Mengapa Persediaan Setem Penderia Mati Anda Gagal Apabila Pengeluaran Meningkat

Apakah Penderia Mati dalam Setem dan Mengapa Ia Penting

Bayangkan akhbar anda berjalan pada kelajuan penuh, lebih 300 pukulan seminit, apabila slug ditarik semula ke dalam dadu. Tanpa cara untuk mengesan masalah itu dalam milisaat, pukulan seterusnya meremukkan slug antara pukulan dan keluli mati. Hasilnya? Kerosakan alatan bencana, masa henti yang tidak dirancang dan bil pembaikan yang boleh menyaingi kos cetakan baharu.

Penderia mati dalam pengecapan wujud untuk menghalang senario itu. Peranti elektronik ini dipasang di dalam atau berhampiran acuan dan memantau keadaan semasa setiap pukulan akhbar. Apabila berlaku masalah, seperti salah suapan, bahagian tersangkut pada acuan atas atau terkumpul sekerap di stesen pemotongan, penderia mengesan anomali dan menghantar isyarat berhenti kepada kawalan akhbar sebelum ram mencapai titik tidak dapat kembali.

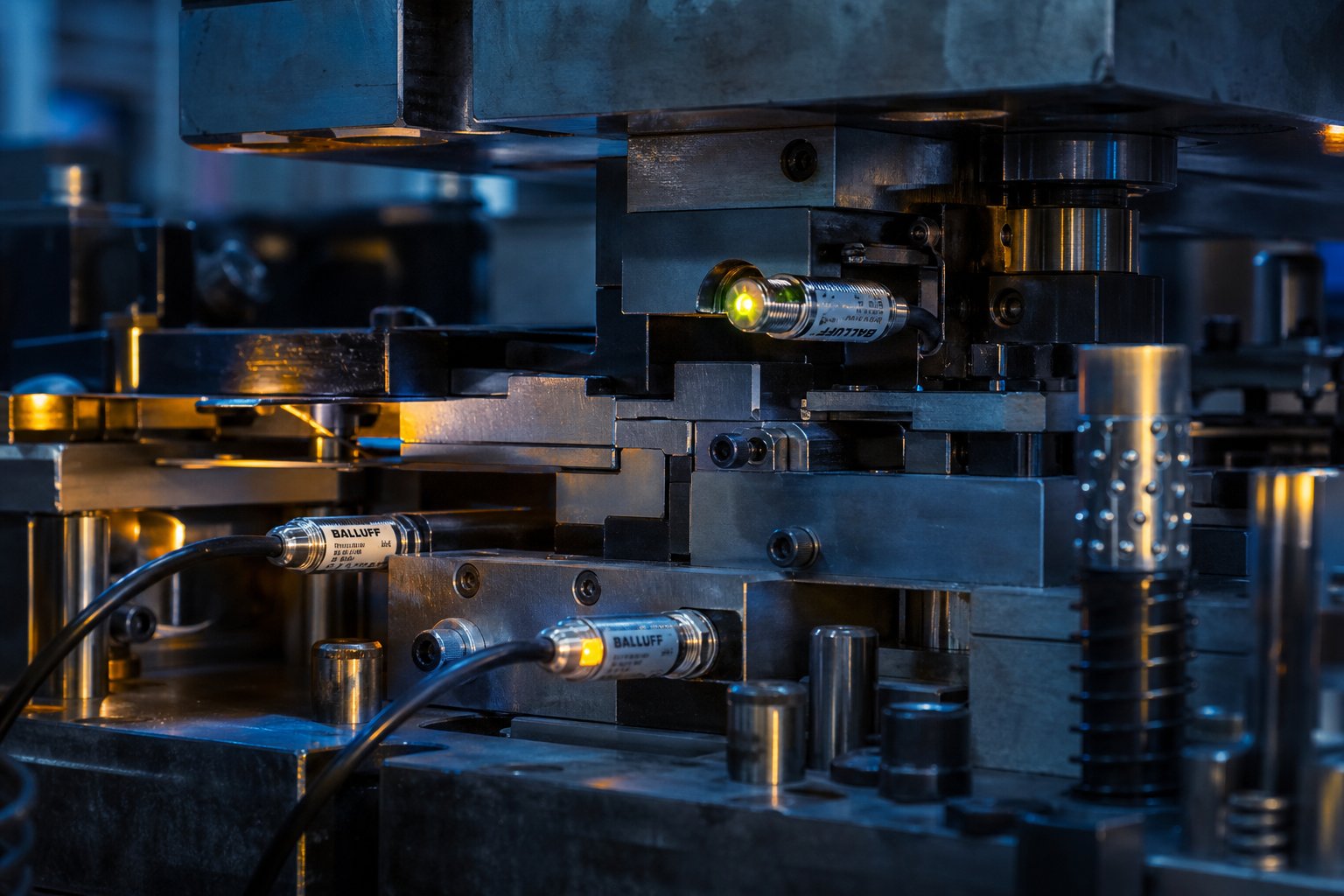

Perkara yang Dilakukan oleh Penderia Mati dalam Mesin Setem

Pada terasnya, penderia perlindungan die melakukan satu kerja: mereka mengesahkan bahawa keadaan tertentu adalah betul sebelum membenarkan strok seterusnya diteruskan. Suis kedekatan mengesahkan bahawa bahagian siap dikeluarkan. Pancaran cahaya memeriksa bahawa jalur itu memajukan jarak padang penuh. Monitor tonase mengesahkan bahawa daya pemotongan kekal dalam julat normal. Setiap penderia bertindak sebagai titik semak go/no-go dalam kitaran akhbar.

Setiap alat dan set mati mempunyai mod kegagalan yang unik.Mati progresifmungkin memerlukan pengesahan suapan, pengesanan pengekalan slug dan penderiaan bahagian-luar. Die pemindahan mungkin mengutamakan kehadiran kosong dan kedudukan pencengkam. Pakej penderia berubah, tetapi prinsip asas kekal berterusan: mengesan masalah sebelum akhbar menutupnya.

Penderia hanya boleh melindungi dadu jika masa tindak balasnya, ditambah dengan masa pemprosesan pengawal, serta jarak berhenti menekan, membenarkan ram berhenti sebelum die ditutup. Terlepas tetingkap itu dan penderia menjadi tidak lebih daripada pencatat peristiwa.

Mengapa Perlindungan Mati Penting untuk Kecekapan Pengeluaran

Kemalangan mati yang teruk boleh mengambil masa berhari-hari atau berbulan-bulan untuk membaiki alat dan mesin, sepertipakar industri telah mencatatkan. Pembinaan semula yang dipercepatkan sering menelan kos dua hingga tiga kali ganda daripada harga perkakas asal kerana kedai die mesti menghentikan projek lain untuk mengutamakan alat yang rosak. Tambah pengeluaran yang hilang, sekerap akibat strok ranap, dan potensi kerosakan akhbar, dan satu kegagalan yang tidak dapat dikesan boleh menelan belanja puluhan ribu dolar.

Perlindungan mati mengalihkan ekonomi daripada pembaikan reaktif kepada pencegahan proaktif. Sistem penderia-yang dilaksanakan dengan baik menangkap masalah pada strok pertama yang muncul, mengehadkan kerosakan kepada satu pukulan dan bukannya membiarkannya mengumpul merentasi berpuluh-puluh pukulan. Perbezaan itu, satu bahagian buruk berbanding dadu yang musnah, adalah keseluruhan kes perniagaan untuk melabur dalam penderia dan mendapatkan persediaannya dari awal.

Mendapatkan persediaan yang betul, bagaimanapun, sangat bergantung pada memilih jenis penderia yang betul untuk setiap tugas pengesanan di dalam acuan.

Jenis Penderia Die dan Aplikasi Setemnya

Tidak setiap tugas pengesanan di dalam cetakan setem memerlukan teknologi penderiaan yang sama. Slug yang tersangkut dalam bukaan die adalah masalah yang berbeza daripada jalur yang memajukan hanya separuh jarak picnya, dan fizik yang diperlukan untuk menangkap setiap satu pada asasnya berbeza. Memadankan jenis penderia dengan mod kegagalan ialah yang memisahkan sistem yang melindungi daripada sistem yang hanya mengganggu pengendali dengan penggera palsu.

Penderia Kehampiran Induktif untuk Pengesanan Logam

Penderia kehampiran induktif ialah tenaga kerja perlindungan die. Ia menghasilkan medan elektromagnet -berfrekuensi tinggi daripada gegelung dalaman dan apabila objek logam memasuki medan itu, arus pusar terbentuk pada permukaan logam dan mengurangkan amplitud ayunan. Penderia mendaftarkan perubahan itu dan menukar outputnya, semuanya tanpa sentuhan fizikal.

Dalam pengecapan, ini menjadikan penderia induktif sesuai untuk mengesahkan lentingan bahagian, mengesan pengekalan slug dan mengesahkan bahawa kosong yang telah siap telah mengosongkan acuan sebelum pukulan seterusnya. Mereka mengendalikan keadaan yang teruk di dalam dadu dengan sangat baik. Kabus minyak, semburan penyejuk dan serpihan bukan-logam tidak menjejaskan medan elektromagnet, jadi penderia ini mengekalkan output yang boleh dipercayai di mana jenis fotoelektrik akan bergelut. Julat penderiaan biasanya melebihi 40 mm, tetapi itu lebih daripada mencukupi untuk kebanyakan-tugas pengesanan dalam di mana sasaran melepasi dalam milimeter muka penderia.

Penderia Fotoelektrik dan Laser untuk Pengesahan Kedudukan

Apabila anda perlu mengesahkan panjang suapan jalur atau mengesan salah suapan sebelum akhbar ditutup, penderia fotoelektrik cemerlang. Mereka memancarkan pancaran cahaya inframerah atau boleh dilihat dan mencetuskan apabila objek mengganggu atau memantulkan pancaran itu. Melalui-konfigurasi rasuk, di mana pemancar dan penerima berhadapan antara satu sama lain merentasi laluan jalur, menangkap suapan pendek dengan kebolehpercayaan yang tinggi kerana sebarang jurang dalam bahan memecahkan rasuk dengan bersih.

Penderia laser mengambil langkah ini lebih jauh dengan menyediakan ukuran jarak yang tepat dan bukannya pengesanan kehadiran yang mudah. Dalam operasi membentuk logam, termasuk lukisan dalam dan persediaan membentuk hidro, sensor anjakan laser boleh menjejaki aliran bahan ke dalam rongga acuan dalam masa nyata. OEM automotif seperti AUDI telah menggunakan -pengukuran aliran bahan berasaskan laser untuklaraskan pengatur pemegang kosong secara elektronik setiap lejang, menghalang kedua-dua kedutan daripada aliran berlebihan dan patah daripada aliran yang tidak mencukupi. Tahap kawalan-gelung tertutup itu melangkaui perlindungan die asas kepada pengoptimuman proses aktif.

Output Analog vs Digital dan Apabila Masing-masing Cemerlang

Penderia menyampaikan maklumat mereka dalam dua cara asas. Penderia digital mengeluarkan isyarat hidup/mati yang mudah: bahagian itu ada, atau tidak. Respons binari ini sesuai dengan tugas pengesanan go/no-go dengan sempurna. Adakah siput hilang? Adakah bahagian itu terlepas? Adakah jalur itu maju? Ya atau tidak, berhenti atau lari.

Penderia analog mengeluarkan isyarat berubah secara berterusan, biasanya 0-10V atau 4-20mA, berkadar dengan kuantiti yang diukur. Penderia beban piezoelektrik, sebagai contoh, menghasilkan output analog yang mewakili daya pembentuk sepanjang lejang akhbar. Data ini membolehkan tekanan arah aliran tona dalam-mati dari semasa ke semasa, mendedahkan kehausan pukulan atau kerosakan pelinciran secara beransur-ansur sebelum ia menyebabkan kemalangan. Anda akan perasan bahawa isyarat analog memerlukan pengawal yang lebih canggih yang mampu mentafsir lengkung daya dan menetapkan tetingkap ambang, tetapi hasilnya adalah cerapan ramalan dan bukannya perlindungan reaktif semata-mata.

Setiap jenis penderia mengisi peranan tertentu, dan kebanyakan mati progresif menggunakan gabungan dua atau tiga jenis yang berfungsi bersama. Penderia kehampiran induktif mengesahkan bahagian terjatuh, rasuk fotoelektrik mengesahkan panjang suapan, dan sel beban piezoelektrik memerhati pancang tan yang menandakan pukulan patah. Cabaran sebenar bukanlah memilih penderia dari halaman katalog. Ia memasang setiap satu di mana ia sebenarnya boleh melakukan tugasnya, kitaran demi kitaran, di dalam acuan yang tidak selalu direka bentuk dengan mengambil kira penderia.

Strategi Peletakan Sensor Di Dalam Die

Memilih jenis sensor yang betul hanya menyelesaikan separuh masalah. Lekapkannya di tempat yang salah, pada sudut yang salah, atau dengan kelegaan yang salah, dan penderia itu sama ada akan terlepas kegagalan sebenar atau menangis serigala setiap pukulan ketiga. Peletakan ialah tempat teori penderia bertemu realiti perkakas, dan ia merupakan satu-satunya sebab paling biasa program perlindungan mati tidak berprestasi apabila kelajuan pengeluaran meningkat.

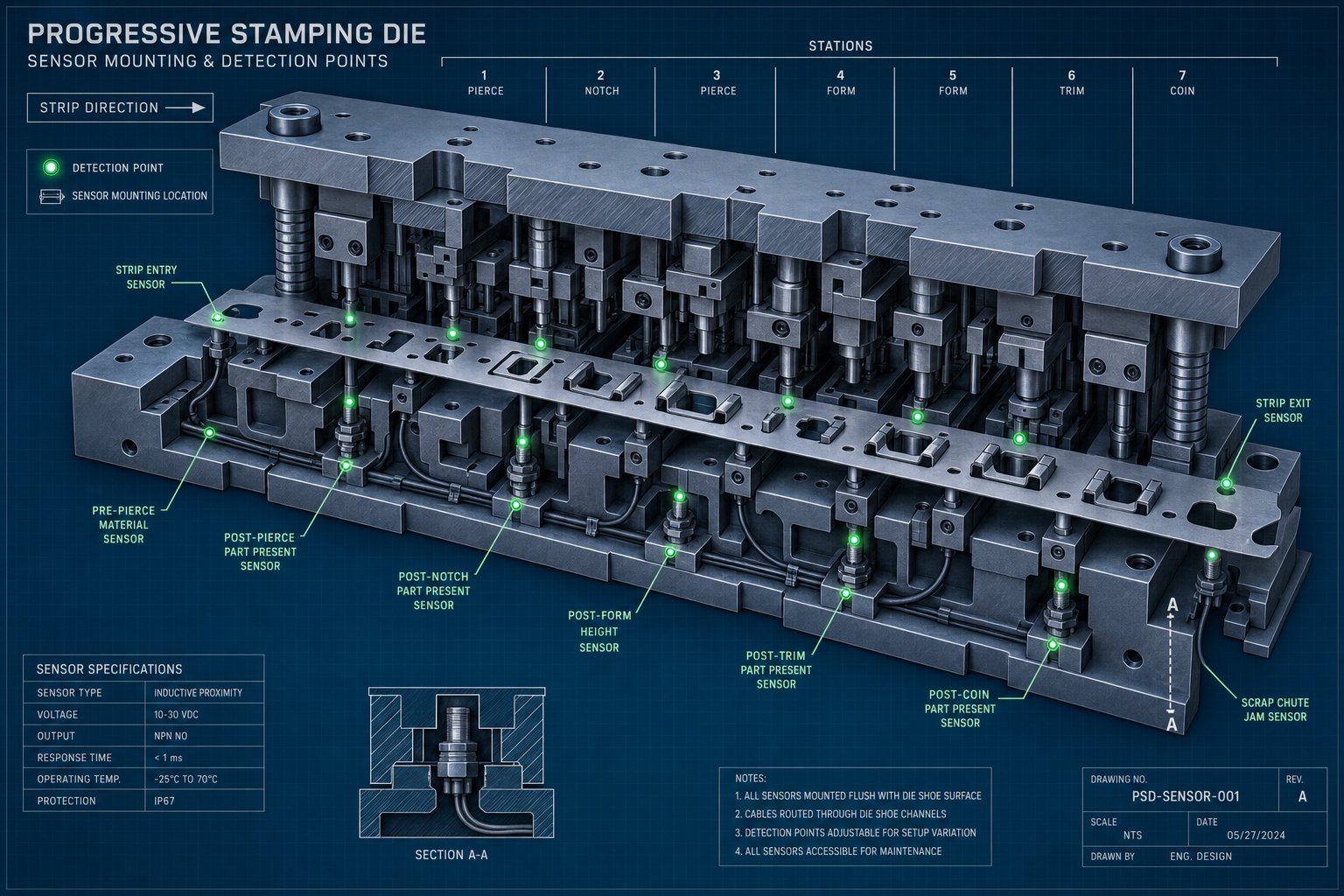

Kedudukan Melekap untuk Stesen Die Progresif

Dalam acuan progresif, jalur itu bergerak melalui berbilang stesen, masing-masing melakukan operasi yang berbeza: menindik, membentuk, memotong dan pemotongan akhir. Setiap stesen memperkenalkan mod kegagalannya sendiri dan penderia perlu diletakkan di tempat kegagalan tersebut nyata secara fizikal.

Pertimbangkan sepuluh-mati progresif stesen. Suapan masuk di stesen satu, dan bahagian siap keluar di stesen sepuluh. Suapan pendek walaupun 0.020 in. di pintu masuk boleh menyebabkan kemalangan menjelang stesen lima apabila juruterbang tidak dapat menangkap lubang yang tidak sejajar. Meletakkan-penderia pengesahan suapan di atau berhampiran stesen perintis, dan bukannya di entri die sahaja, menangkap ralat kemajuan tepat di tempat ia menjadi-ancaman.

Berikut ialah lima titik pengesanan kritikal yang perlu dirancang oleh setiap pembuat cetakan, bersama-sama dengan tempat meletakkan setiap penderia:

• Salah Suapan/Suapan Pendek:Pasang penderia fotoelektrik atau induktif di stesen perintis untuk mengesan bahan jalur yang tidak memajukan nada penuh. Letakkan penderia supaya ia membaca tepi hadapan jalur berbanding dengan lokasi lubang pandu, menggunakan semua toleransi yang ada sebelum mencetuskan hentian.
• Pengekalan Slug:Pasang penderia kehampiran induktif terus di bawah bukaan die atau lubang keluar slug, berorientasikan untuk mengesan logam yang gagal jernih. Penderia tiub siram yang dipasang pada plat mati berfungsi dengan baik di sini kerana ia tidak mengganggu laluan slug.
• Bahagian Ejection:Letakkan penderia pada titik keluar di mana bahagian siap meninggalkan acuan, sama ada melalui graviti, letupan udara atau tendangan mekanikal-keluar. Penderia tetingkap optik dinamik atau rasuk fotoelektrik melalui-yang dipasang merentasi trajektori bahagian mengesahkan bahawa setiap bahagian sebenarnya mengosongkan alatan.
• Pengesanan Juruterbang:Letakkan penderia kehampiran induktif berhampiran pin perintis untuk mengesahkan bahawa juruterbang menggunakan jalur sepenuhnya sebelum membentuk stesen bertindak. Ini mengesahkan penyegerakan antara sistem suapan dan kitaran cetakan.
• Lencongan Stok:Lekapkan garpu-gaya melalui-penderia laser pancaran pada entri baris suapan untuk mengesan bahan jalur yang tunduk ke atas atau ke sisi, keadaan yang sering mendahului salah suapan atau kesesakan di dalam acuan.

Prinsip utama daripada pengamal perlindungan acuan berpengalaman: penderia yang dipasang untuk mengesan salah suapan 0.001 in. apabila dadu boleh bertolak ansur dengan salah jajaran 0.020 in. mewujudkan hentian gangguan yang akhirnya akan diatasi oleh pengendali.Panduan industrimengesyorkan menggunakan semua toleransi yang ada apabila menetapkan kedudukan penderia, menjadikan persediaan lebih memaafkan dan hentian palsu jauh lebih jarang.

Merancang Akses Sensor Semasa Reka Bentuk Die

Memasang semula penderia ke dalam alatan sedia ada adalah mungkin, tetapi ia hampir selalu merupakan kompromi. Blok pelekap ditanduk kasut ke dalam ruang yang tidak pernah direka untuknya. Laluan kabel melalui kawasan yang terdedah kepada aliran slug. Wajah penderiaan berakhir terlalu jauh dari sasaran pengesanan kerana tiada ruang untuk mendekat.

Pembuat cetakan yang merancang peruntukan sensor ke dalam alatan baharu dari fasa reka bentuk mengelakkan semua ini. Langkah praktikal termasuk pemesinan poket penderia ke dalam plat die pada kedalaman dan diameter yang betul untuk flush-penderia kehampiran lekap, menambah lubang diketuk untuk kurungan sensor berhampiran laluan lenting dan penghalaan saluran kabel melalui kasut mati di mana pendawaian kekal dilindungi semasa pengendalian dan perubahan die. Alat perisian seperti Cambrio dan platform CAD/CAM yang serupa membenarkan pereka bentuk sampul penderia di samping geometri pemotongan, jadi semakan gangguan berlaku pada skrin dan bukannya di bangku simpanan.

Die-kotak simpang yang dipasang layak mendapat perancangan yang sama. Meletakkan kotak simpang di atas kasut mati bawah, bukannya di sisi atau di bawah, melindunginya daripada kerosakan tidak sengaja semasa lif kren dan pengendalian forklift. Semua penderia wayar secara kekal ke kotak ini dan penyambung induk tunggal memautkan kotak itu ke antara muka yang dipasang-tekan pada masa persediaan. Ini menghapuskan larian kabel individu yang menyebabkan kebanyakan kegagalan penderia melalui gegelung dan ungelung berulang, yang berfungsi-mengeraskan konduktor kuprum sehingga ia patah secara dalaman.

Perbezaan Peletakan Die Pindah vs Progresif Die

Perpindahan mati memperkenalkan cabaran yang berbeza secara asasnya. Daripada jalur berterusan yang mengalir melalui stesen, kosong individu bergerak dari stesen ke stesen melalui pencengkam mekanikal atau memindahkan jari. Setiap stesen pada dasarnya adalah die sendiri dengan keperluan pengesanannya sendiri.

Operasi pemindahan adalah penderia-intensif. Peraturan biasa ialah dua penderia setiap stesen: satu mengesahkan kehadiran kosong sebelum akhbar ditutup, dan satu mengesahkan bahagian yang dipindahkan sebelum kosong seterusnya tiba. Kiraan itu bertambah dengan cepat pada enam- atau lapan-mati pemindahan stesen, jadi kapasiti pengawal perancangan penting. Anda akan mahukan pengawal perlindungan die dengan input yang mencukupi untuk mengendalikan die anda yang paling penderia, serta beberapa alat ganti untuk penambahan masa hadapan.

Peletakan dalam acuan pemindahan juga mesti mengambil kira sampul gerakan mekanisme pemindahan, sesondol dan pengangkat. Penderia mengawasi pengembalian cam atau kedudukan pencengkam memerlukan tetingkap pemantauan bermasa{1} cam berbanding pengesanan berterusan, kerana sasaran penderia secara sah bergerak masuk dan keluar dari julat semasa operasi biasa. Memasang penderia ini di tempat ia mempunyai garis penglihatan yang jelas sepanjang perjalanan mekanisme, tanpa gangguan daripada perkakas bersebelahan atau percikan minyak, selalunya memerlukan ujian-pura-pura sebelum pemasangan akhir.

Pembekal sukaMisumi USAmenawarkan blok pelekap sensor, kurungan dan komponen kotak simpang standard yang didimensi khusus untuk-penggunaan die. Bermula daripada perkakasan katalog dan bukannya membuat-setiap kurungan tersuai mengurangkan masa pendahuluan dan memastikan penggantian tersedia di luar rak apabila sesuatu berlaku.

Mendapatkan penderia ke kedudukan yang betul hanyalah sebahagian daripada persamaan. Akhbar itu sendiri, kelajuannya, tonasenya, dan bahan yang dicap, menentukan seberapa pantas penderia tersebut mesti bertindak balas dan betapa sempitnya tetingkap pengesanan apabila kadar pengeluaran meningkat.

Bagaimana Kelajuan Tekan dan Sifat Bahan Mempengaruhi Pilihan Penderia

Penderia yang dipasang di lokasi yang sempurna, berwayar dengan bersih dan diprogramkan dengan betul masih boleh gagal melindungi die anda. Sebabnya? Akhbar tidak boleh berhenti dengan cukup pantas. Apabila kelajuan pengeluaran meningkat, fizik menghentikan aci engkol berputar dan menyahpecutan seekor domba jantan seberat ribuan paun menjadi faktor pengehad. Penderia anda mesti mengesan dan mengisyaratkan kerosakan cukup awal dalam kitaran strok untuk akhbar benar-benar berhenti sebelum kerosakan berlaku. Di sinilah kelajuan akhbar, tonase dan gelagat material semuanya berkumpul untuk menentukan penderia mana yang berfungsi dan yang mana menjadi hiasan yang mahal.

Sudut Kritikal dan Masa Berhenti Tekan

Sudut genting ialah titik terakhir dalam putaran aci engkol di mana isyarat berhenti boleh dikeluarkan dan penekan masih akan berhenti sebelum dadu ditutup. Fikirkan ia sebagai titik tiada kembali. Sebaik sahaja engkol berputar melepasi sudut ini, ram komited untuk melengkapkan lejang tanpa mengira apa yang dikesan oleh mana-mana penderia.

Mengiranya adalah mudah dalam konsep. Mula-mula, kenal pasti-sudut penutupan, iaitu kedudukan engkol di mana juruterbang mula memasuki jalur atau tempat komponen acuan atas mula-mula menghubungi bahan kerja. Kemudian tentukan sudut berhenti, bilangan darjah aci engkol terus berputar selepas isyarat berhenti dimulakan. Kurangkan sudut henti daripada sudut-die dan hasilnya ialah sudut genting anda.

Berikut ialah kaedah praktikal yang diterangkan oleh Metal Forming Magazine: buat program ujian dalam pengawal perlindungan die dengan sensor kitaran tunggal yang tetingkap sedianya berakhir pada 0 darjah. Lumpuhkan penderia, jalankan akhbar ke kelajuan operasi, kemudian dayakan penderia dengan cepat. Pengawal akan memulakan isyarat berhenti di pusat mati atas, dan anda memerhati pada sudut mana ram sebenarnya berhenti. Sudut yang diperhatikan itu ialah sudut berhenti anda. Ulangi ujian ini untuk setiap dadu dalam setiap akhbar, kerana sudut genting berubah dengan setiap gabungan.

Beberapa faktor mempengaruhi masa berhenti melebihi kelajuan akhbar mentah. Tekanan udara klac yang ditetapkan di atas spesifikasi pengeluar meningkatkan jisim udara yang mesti dikosongkan untuk menanggalkan klac, memanjangkan masa berhenti. Tekanan pengimbang yang ditetapkan terlalu tinggi atau terlalu rendah untuk berat cetakan atas juga menambah darjah pada sudut berhenti. Malah sesuatu yang semudah pelapik brek yang haus boleh mengalihkan sudut genting anda beberapa darjah, cukup untuk menjadikan tetingkap pengesanan selamat menjadi ranap.

Masa tindak balas penderia serta masa pemprosesan pengawal serta masa berhenti tekan mestilah kurang daripada masa yang tersedia antara titik pengesanan sensor dan sudut genting. Langgar ketidaksamaan ini, dan sistem perlindungan mati anda menjadi pencatat peristiwa yang mahal dan bukannya pencegah ranap.

Keperluan Respons Sensor pada Kadar Strok Tinggi

Pada 100 lejang seminit, satu pusingan penuh aci engkol mengambil masa 600 milisaat. Pada 300 SPM, revolusi yang sama itu memampatkan kepada 200 milisaat. Pada 600 SPM, yang biasa dicapai oleh-garis pengecapan berkelajuan tinggi, satu lejang hanya bertahan selama 100 milisaat. Setiap komponen dalam rantai isyarat, daripada pengaktifan penderia melalui pemprosesan pengawal kepada penglibatan brek, mesti dimuatkan dalam kepingan yang mengecut pada masa itu.

Pertimbangkan akhbar berjalan pada 400 SPM dengan sudut hentian 30 darjah. Pada kelajuan itu, engkol meliputi 30 darjah dalam kira-kira 12.5 milisaat. Jika penderia anda mempunyai masa tindak balas 1 ms dan pengawal anda menambah 2 ms kependaman pemprosesan, yang menggunakan 3 ms daripada belanjawan 12.5 ms anda. Boleh dilaksanakan. Tetapi tukar dalam penderia laser dengan masa tindak balas 5 ms dan pengawal yang mengambil masa 4 ms untuk memproses isyarat analog, dan anda telah menggunakan 9 ms, hanya meninggalkan 3.5 ms margin untuk sebarang variasi dalam prestasi brek.

Tekanan tinggi-tekanan melebihi 300 SPM menuntut ciri penderia khusus:

• Masa tindak balas sub-milisaat:Penderia kedekatan induktif dan piezoelektrik memenuhi keperluan ini. Penderia fotoelektrik melalui-pancaran juga bertindak balas dalam mikrosaat, menjadikannya sesuai untuk-pengesahan suapan berkelajuan tinggi.
• Penyaman isyarat minimum:Penderia yang memerlukan penapisan atau purata memperkenalkan kependaman. Penderia output digital dengan tingkah laku pensuisan bersih menghapuskan kelewatan pemprosesan yang diperlukan oleh isyarat analog.
• Cam-tetingkap pemantauan bermasa:Daripada memantau secara berterusan, pengawal hanya memeriksa penderia semasa tingkap sudut engkol tertentu. Ini menghalang getaran akhbar biasa atau pergerakan mekanisme daripada mencetuskan hentian palsu sambil memastikan pengesanan berlaku dalam anggaran masa yang tersedia.
• Pengoptimuman awal suapan:Memulakan penyuap sebaik sahaja dadu dibuka memberikan jalur masa maksimum untuk melengkapkan pendahuluannya. Lebih cepat suapan selesai, lebih cepat perlindungan die boleh mengesahkannya dan masih mempunyai masa untuk menghentikan akhbar sebelum sudut kritikal.

Apabila pengeluaran meningkat dan kadar strok meningkat, tetingkap pengesanan tidak berskala secara linear. Peningkatan 50 peratus dalam kelajuan tidak hanya memotong separuh masa yang ada anda. Ia juga meningkatkan sudut berhenti kerana penekan mempunyai lebih banyak momentum putaran, memampatkan tingkap dari kedua-dua belah secara serentak.

Sifat Bahan Yang Mempengaruhi Ambang Sensor

Kelajuan tekan menentukan kelajuan penderia mesti bertindak balas. Sifat bahan menentukan perkara yang mesti dicari oleh penderia tersebut dan cara mereka mentafsir perkara yang mereka temui.

Kekuatan hasil secara langsung mempengaruhi daya yang dihasilkan semasa operasi membentuk, mengosongkan dan melukis. Die yang menjalankan 1008-keluli tergelek sejuk dengan kekuatan hasil sekitar 180 MPa menghasilkan tandatangan tan yang berbeza secara dramatik daripada keluli fasa dwi-die yang sama pada 480 MPa atau lebih tinggi. Penderia pemantauan tan yang ditentukur kepada bahan-kekuatan rendah akan sama ada penggera sentiasa pada stok kekuatan-lebih tinggi atau, jika ambang dilonggarkan untuk mengimbangi, terlepas sepenuhnya keadaan beban tulen.

Perbezaan antara kekuatan hasil vs kekuatan tegangan juga penting di sini. Titik hasil bahan menandakan di mana ubah bentuk kekal bermula, tetapi operasi membentuk secara rutin menolak bahan melepasi hasil dan ke dalam julat plastik. Pemantauan penderia daya membentuk memerlukan ambang yang ditetapkan relatif kepada kelakuan terikan-penuh bahan, bukan hanya titik hasilnya. Keluli-kekuatan tinggi dengan jurang kecil antara hasil dan kekuatan tegangan meninggalkan lebih sedikit ruang untuk tingkap ambang.

Pengerasan kerja, juga dipanggil pengerasan terikan, merumitkan lagi keadaan. Setiap stesen pembentukan dalam acuan progresif sebahagiannya berfungsi-mengeraskan jalur. Apabila bahan mencapai stesen kelima atau keenam, kekuatan hasil berkesannya telah meningkat daripada ubah bentuk yang diserap di hulu. Penderia pemantauan paksa di stesen hiliran akan melihat beban yang lebih tinggi secara progresif walaupun apabila semuanya beroperasi seperti biasa. Menetapkan ambang statik berdasarkan-artikel pertama berjalan tidak mengendahkan realiti ini dan apabila tepi tebuk kusam atau pelinciran merosot, lengkung daya hanyut ke atas ke dalam kerja-garis dasar yang mengeras, menutup masalah sehingga ia menjadi ranap.

Modulus elastik, kira-kira 200 GPa untuk kebanyakan keluli, mempengaruhi berapa banyak struktur acuan terpesong di bawah beban. Bahan modulus-yang lebih tinggi memindahkan daya secara lebih terus melalui timbunan die, menghasilkan pancang tonase yang lebih tajam yang dikesan dengan jelas oleh penderia. Bahan modulus-yang lebih rendah seperti aloi aluminium, pada kira-kira 70 GPa, menghasilkan lebih banyak lengkung pemuatan beransur-ansur, memerlukan penderia dengan resolusi yang lebih halus untuk membezakan variasi biasa daripada masalah yang sedang berkembang.

Ketebalan bahan memainkan peranan pengkompaunan. Menggandakan ketebalan stok boleh lebih daripada menggandakan daya pengosongan kerana kawasan ricih meningkat secara berkadar, tetapi lonjakan tenaga terobosan pada pemisahan slug juga meningkat. Pemantau tan mesti menampung kedua-dua-daya pemotongan keadaan mantap dan kejutan sementara semasa penembusan tanpa menganggap kejutan sebagai keadaan kerosakan.

Semua pembolehubah, kelajuan, masa berhenti, tingkah laku bahan dan ciri daya ini, mentakrifkan sampul operasi yang mesti dikendalikan oleh sistem penderia anda. Tetapi sensor yang dipilih dan dikonfigurasikan dengan sempurna boleh merosot dengan cepat apabila terdedah kepada persekitaran yang kejam di dalam cetakan setem, di mana minyak, serpihan logam, getaran dan haba menyerang setiap komponen secara serentak.

Cabaran Persekitaran Yang Merendahkan Prestasi Penderia

Pemilihan penderia anda didail masuk. Peletakan dioptimumkan. Matematik sudut kritikal menyemak. Namun, tiga minggu selepas pengeluaran, sistem perlindungan die mula membuang gangguan yang tidak dapat dijelaskan oleh sesiapa pun. Apa yang berubah? Tiada apa-apa dalam pengaturcaraan. Tiada apa-apa dalam perkakas. Persekitaran berubah, atau lebih tepat lagi, persekitaran akhirnya mengejar penderia.

Die setem adalah antara persekitaran operasi yang paling keras dalam pembuatan. Setiap lejang menjana kabus minyak, memotong logam menjadi serpihan dan slug, menghantar ribuan paun kejutan melalui struktur cetakan, dan memancarkan haba daripada pengerasan ubah bentuk dalam bahan kerja. Penderia yang berprestasi sempurna semasa percubaan merosot di bawah serangan berterusan ini, dan mod kegagalan jarang berlaku secara tiba-tiba. Ia adalah beransur-ansur, terputus-putus, dan menjengkelkan untuk mendiagnosis.

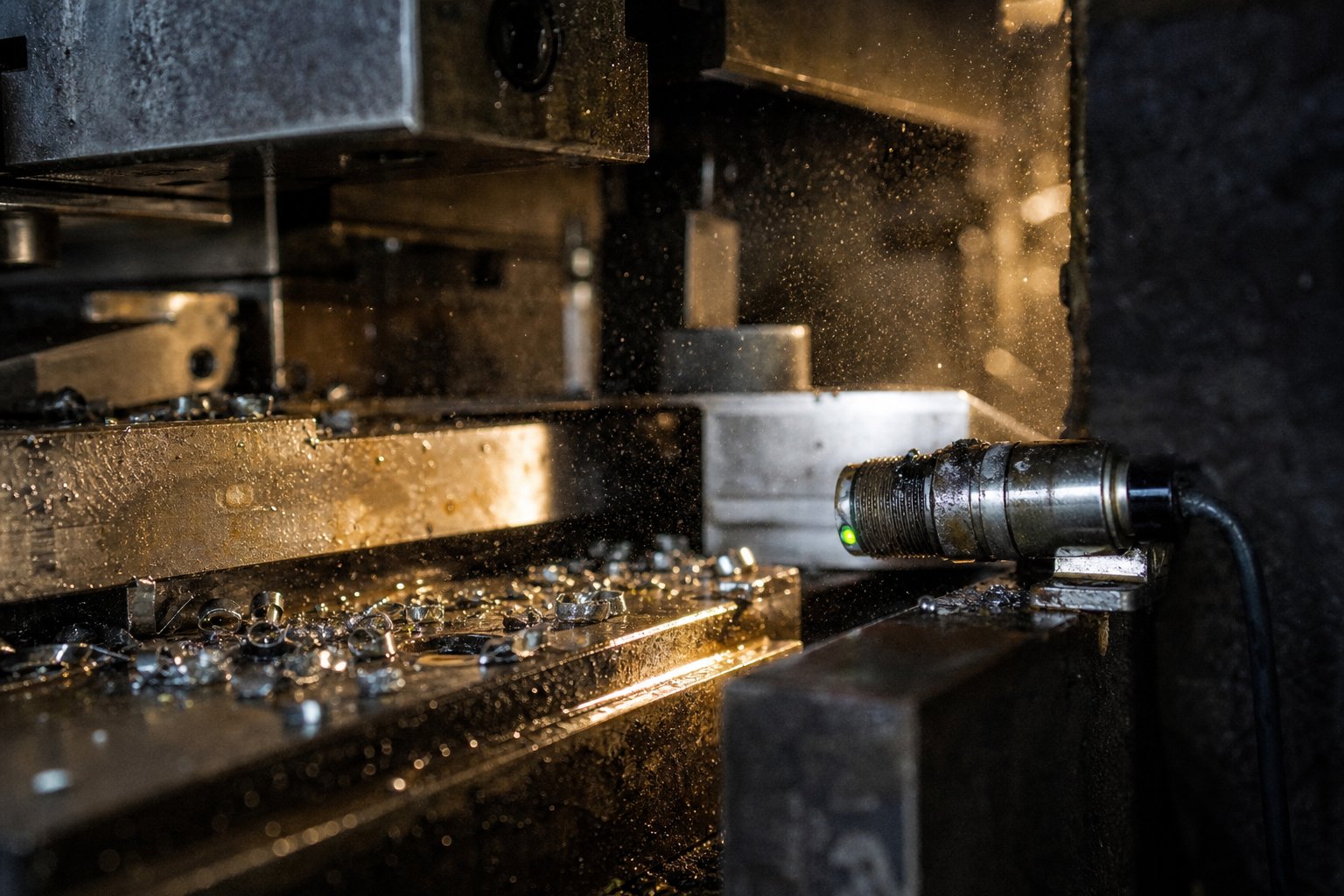

Kabus Minyak, Kerepek dan Kesan Pencemaran

Pelincir pengecap mengekalkan perkakasan hidup, tetapi ia memusuhi elektronik. Sebatian lukisan berasaskan-minyak-mineral dan air-penyejuk larut menghasilkan aerosol halus yang menyaluti setiap permukaan di dalam kawasan akhbar. Untuk penderia kehampiran induktif, filem minyak ini sebahagian besarnya tidak berbahaya kerana medan elektromagnet melalui-cecair bukan logam tanpa masalah. Tetapi untuk penderia fotoelektrik dan laser, walaupun lapisan pelincir nipis pada kanta pemancar atau tingkap penerima melemahkan isyarat. Selama beberapa jam pengeluaran, pengecilan itu melepasi ambang pensuisan dan sensor mula kehilangan pengesanan atau tercetus lewat.

Cip logam menimbulkan masalah sebaliknya. Serpihan pengecapan halus, terutamanya daripada operasi menindik dan pemangkasan, terkumpul pada permukaan mendatar di dalam acuan. Apabila cip ini mendarat berhampiran muka penderia kehampiran induktif, penderia mengesannya sebagai kehadiran logam dan menukar output, mencatatkan positif palsu. Penderia yang dipasang untuk mengesan pengekalan slug di bawah bukaan die boleh tertipu oleh pembentukan cip yang tidak ada kaitan dengan slug tertahan sebenar. Hasilnya ialah hentian akhbar, operator membersihkan penggera, dan secara beransur-ansur menghakis kepercayaan pada keseluruhan sistem perlindungan mati.

Pembentukan slug menambahkan lagi perkara ini. Slug yang keluar sebahagian daripada acuan dan bertindan berhampiran penderia mencipta sasaran pengesanan sekejap-sekejap. Satu lejang, timbunan berada di bawah ambang penderiaan. Lejang seterusnya, getaran mengalihkannya ke dalam julat. Pengawal melihat isyarat yang tidak konsisten dan menandakan kerosakan yang hilang apabila penyelenggaraan memeriksanya, kerana timbunan slug beralih semula semasa berhenti.

Getaran dan EMI dalam -Tekanan Tan Tinggi

Penekan 500-tan yang memberikan tona penuh pada 200 SPM menjana daya impuls yang bergerak melalui setiap sambungan struktur dalam acuan. Skru pelekap sensor longgar. Penderia gaya tong-merayap keluar dari lubang pelekap berulir dengan pecahan milimeter setiap syif. Pin penyambung membangunkan celah mikro yang mencipta litar terbuka terputus-putus. Tiada satu pun daripada kegagalan ini muncul semasa pemeriksaan statik di bangku simpanan. Mereka hanya nyata di bawah beban dinamik pengeluaran.

Satu kes dunia-sebenar yang didokumenkan olehMISUMImelibatkan satu peringkat-satu pembekal pengecap automotif yang menjalankan mesin penekan sehingga 3,500 tan. Penderia laser mereka yang dipasang pada lekapan pemindahan telah diputuskan sambungan berulang kali disebabkan oleh kegagalan penyambung-getaran. Penyambung pin mengalami kerosakan bukan daripada perubahan cetakan, seperti yang disyaki pada mulanya, tetapi daripada getaran terkumpul operasi pengecapan biasa. Pin penyambung kitaran getaran melalui pergerakan-mikro yang berfungsi mengeraskan permukaan sesentuh sehingga retak, memutuskan laluan isyarat dan menyebabkan kegagalan pengesanan suapan.

Gangguan elektromagnet menambah lapisan lain. Motor servo besar, pemacu frekuensi berubah-ubah, dan beban induktif besar-besaran solenoid klac tekan menjana EMI yang berpasangan ke dalam kabel sensor yang berjalan berdekatan. Kabel tidak berperisai yang membawa -isyarat analog tahap rendah daripada sel beban piezoelektrik amat terdedah. Lantai hingar meningkat sehingga pengawal tidak dapat membezakan lonjakan daya tulen daripada crosstalk elektrik, merendahkan ketepatan pemantauan tonase.

Penekanan-tan tinggi dengan sistem pemacu servo sangat terdedah kepada EMI kerana pensuisan pantas litar{{1}arus tinggi menghasilkan hingar jalur lebar merentas frekuensi yang bertindih dengan julat isyarat sensor. Malah penderia digital boleh terjejas apabila pancang hingar cukup kuat untuk ditafsirkan sebagai peristiwa penukaran yang sah.

Penghalaan Kabel dan Amalan Terbaik Perlindungan

Kabel adalah pautan paling lemah dalam kebanyakan pemasangan sensor die. Ia melentur semasa penukaran die, tersepit di antara kasut die, melepasi pelongsor slug tempat sekerap yang jatuh mengikis jaket, dan gegelung untuk penyimpanan dengan cara yang meletihkan konduktor tembaga dari semasa ke semasa. Amalan terbaik industri mengesyorkan menghapuskan kabel penderia individu sepenuhnya dengan pendawaian semua penderia-dilekapkan ke kotak simpang dengan larian pendek yang dihalakan secara kekal. Kabel batang tunggal dari kotak simpang ke antara muka tekan kekal dengan penekan dan bukannya bergelung dengan acuan, mengalih keluar mod kegagalan lesu utama.

Untuk pemasangan di mana wayarles menjadi pilihan, sistem pemancar wayarles menghapuskan masalah kabel sama sekali. Sarung automotif MISUMI menyelesaikan kegagalan penyambung yang disebabkan oleh getaran-dengan menggantikan sambungan berwayar dengan pemancar wayarles dan pasangan penderia output, yang beroperasi tanpa masalah selama berbulan-bulan selepas pemasangan kerana tiada sambungan fizikal yang tinggal untuk merosot.

Apabila kabel mesti digunakan, halakannya melalui saluran mesin dalam kasut mati, jauh dari laluan slug dan komponen bergerak. Gunakan konduit fleksibel yang dinilai untuk pendedahan minyak dan suhu yang terdapat dalam operasi khusus anda. Selamatkan kabel pada selang waktu yang cukup singkat sehingga getaran tidak dapat menghasilkan gerakan sebat dan tinggalkan gelung servis yang mencukupi pada titik sambungan yang penyelenggaraan dapat menamatkan kembali penghujung yang rosak tanpa menggantikan keseluruhan larian.

• Semburan kabus minyak dan penyejuk- Paling terdedah: penderia fotoelektrik dan laser (pencemaran kanta mengurangkan kekuatan isyarat). Tindakan balas: gunakan kelengkapan pembersihan-udara pada muka penderia, jadualkan pembersihan kanta pada setiap selang penyelenggaraan cetakan atau gantikan penderia optik dengan jenis induktif yang membolehkan geometri pengesanan.
• Cip logam dan pembentukan slug- Paling terdedah: penderia kehampiran induktif (pencetus palsu daripada serpihan logam terkumpul berhampiran muka penderia). Tindakan balas: lekapkan penderia secara menegak atau terbalik supaya graviti membersihkan serpihan, gunakan letupan udara untuk memastikan poket penderia bersih dan tetapkan jarak penderiaan supaya hanya sasaran yang disengajakan berada dalam julat.
• Getaran dan kejutan mekanikal- Paling terdedah: semua jenis penderia (pelekap yang dilonggarkan, kelesuan penyambung, keretakan konduktor kabel). Langkah balas: gunakan kunci-nat dan benang-kompaun pengunci pada perkakasan pelekap, nyatakan penyambung yang dinilai untuk persekitaran getaran dan pertimbangkan penghantaran isyarat wayarles untuk-aplikasi getaran tinggi.
• Haba daripada pembentukan-tinggi- Paling terdedah: penderia dengan perumah polimer atau elektronik berkadar-suhu-rendah berhampiran stesen pembentuk tempat pengerasan ubah bentuk menjana haba setempat. Tindakan balas: pilih penderia yang dinilai untuk suhu operasi melebihi-suhu kes mati terburuk anda dan lekapkan penderia dari laluan sinaran haba terus jika boleh.
• Gangguan elektromagnet- Paling terdedah: penderia isyarat analog (sel beban piezoelektrik, penderia anjakan laser) dan larian kabel tanpa perisai yang panjang. Tindakan balas: gunakan kabel berperisai dengan pembumian pada satu hujung sahaja, laluan kabel penderia dari suapan kuasa motor dan talian solenoid, dan pilih penderia dengan penyaman isyarat terbina dalam-yang mengeluarkan isyarat digital yang mantap dekat dengan titik penderiaan.

Setiap satu daripada ancaman alam sekitar ini boleh diurus dengan pemilihan perkakasan dan disiplin pemasangan yang betul. Masalah bermula apabila penderia dipasang bersih dan diuji statik, kemudian dijangka mengekalkan prestasi itu melalui beribu-ribu jam pengeluaran tanpa strategi penyelenggaraan. Penderia memerlukan jadual pemeriksaan seperti tumbukan dan pegas mati. Perbezaannya ialah pukulan yang haus menyebabkan bahagian buruk yang anda boleh lihat. Penderia yang terdegradasi secara senyap kehilangan keupayaan perlindungannya sehingga ranap yang sepatutnya dihalang benar-benar berlaku.

Mengekalkan penderia hidup dalam persekitaran ini hanyalah separuh daripada perjuangan. Isyarat yang mereka hasilkan mesti bergerak melalui pengawal, get logik dan antara muka tekan sebelum mereka benar-benar boleh menghentikan strok, dan rantai isyarat itu memperkenalkan titik kegagalan dan kekangan masanya sendiri.

Seni Bina Sistem daripada Penderia ke Pengawal untuk Tekan Berhenti

Sensor mengesan masalah. Tetapi mengesan tidak sama dengan berhenti. Di antara saat penderia kehampiran induktif mencatatkan slug yang dikekalkan dan sebaik sahaja brek tekan dihidupkan, terdapat keseluruhan rantai isyarat yang mesti dilaksanakan dengan sempurna, setiap lejang, ratusan kali seminit. Pautan yang lemah di mana-mana sahaja dalam rantai itu, sama ada pengawal yang perlahan, tetingkap pemantauan masa yang kurang tepat, atau antara muka yang lambat kepada kawalan akhbar, menukarkan penderia yang baik kepada yang tidak berguna.

Memahami seni bina ini adalah perkara yang memisahkan pasukan kejuruteraan yang membina perlindungan die yang boleh dipercayai daripada yang memancarkan penderia pada perkakas dan mengharapkan yang terbaik.

Daripada Isyarat Penderia kepada Tekan Perintah Berhenti

Rantai isyarat dalam sistem pengecapan penderia die mengikut urutan yang ketat. Setiap langkah menambah kependaman, dan masa terkumpul mesti berada dalam tetingkap yang ditentukan oleh sudut genting. Inilah cara ia mengalir:

1. Pengaktifan sensor:Penderia mengesan keadaan tidak normal, seperti bahagian yang hilang, slug yang tertahan atau pendahuluan suapan yang tidak lengkap. Keadaan suis outputnya, biasanya daripada keadaan "baik" biasa kepada keadaan rosak.
2. Penghantaran isyarat:Isyarat elektrik bergerak dari penderia melalui kabelnya ke die-kotak simpang yang dipasang, kemudian melalui kabel trunk ke press-antara muka penderia yang dipasang. Panjang wayar, kualiti penyambung dan perisai semuanya menjejaskan integriti isyarat pada peringkat ini.
3. Pemprosesan input pengawal:Pengawal perlindungan die membaca input sensor dan menilainya terhadap tetingkap pemantauan yang diprogramkan. Jika isyarat kerosakan berlaku dalam tetingkap aktif untuk saluran sensor itu, pengawal mendaftarkannya sebagai kesalahan yang sah. Jika isyarat jatuh di luar tingkap, ia diabaikan sebagai pergerakan mekanisme biasa.
4. Penilaian logik:Pengawal menentukan sama ada keadaan kerosakan memerlukan pemberhentian segera. Sesetengah sistem membenarkan logik DAN/ATAU antara penderia, di mana kesalahan penderia tunggal mencetuskan penghentian, manakala yang lain memerlukan berbilang penderia untuk mengesahkan masalah sebelum bertindak.
5. Hentikan output arahan:Pengawal menghantar isyarat-berhenti atas kepada kawalan akhbar. Output ini lazimnya ialah sesentuh geganti berwayar keras atau keluaran-keadaan pepejal berwayar terus ke litar henti kecemasan-tekan, memintas sebarang kependaman rangkaian.
6. Tindak balas kawalan tekan:Kawalan tekan menerima isyarat berhenti, menyahtenagakan solenoid klac, dan memberi tenaga kepada brek. Udara keluar dari silinder klac, dan permukaan geseran brek terlibat untuk memecut roda tenaga dan aci engkol.
7. Nyahpecutan Ram dan berhenti:Ram tekan berkurangan melalui sudut hentian. Jika jumlah masa yang digunakan oleh langkah satu hingga enam adalah kurang daripada masa yang tinggal sebelum penutup die, ram berhenti sebelum kerosakan. Jika tidak, ranap akan berlaku.

Setiap milisaat penting. Pengawal yang mengambil masa 4 ms untuk memproses input dan bukannya 2 ms mungkin kelihatan tidak begitu banyak, tetapi pada 400 SPM, perbezaan 2 ms itu bersamaan kira-kira 5 darjah putaran aci engkol, cukup untuk menolak melepasi sudut genting pada persediaan yang ketat.

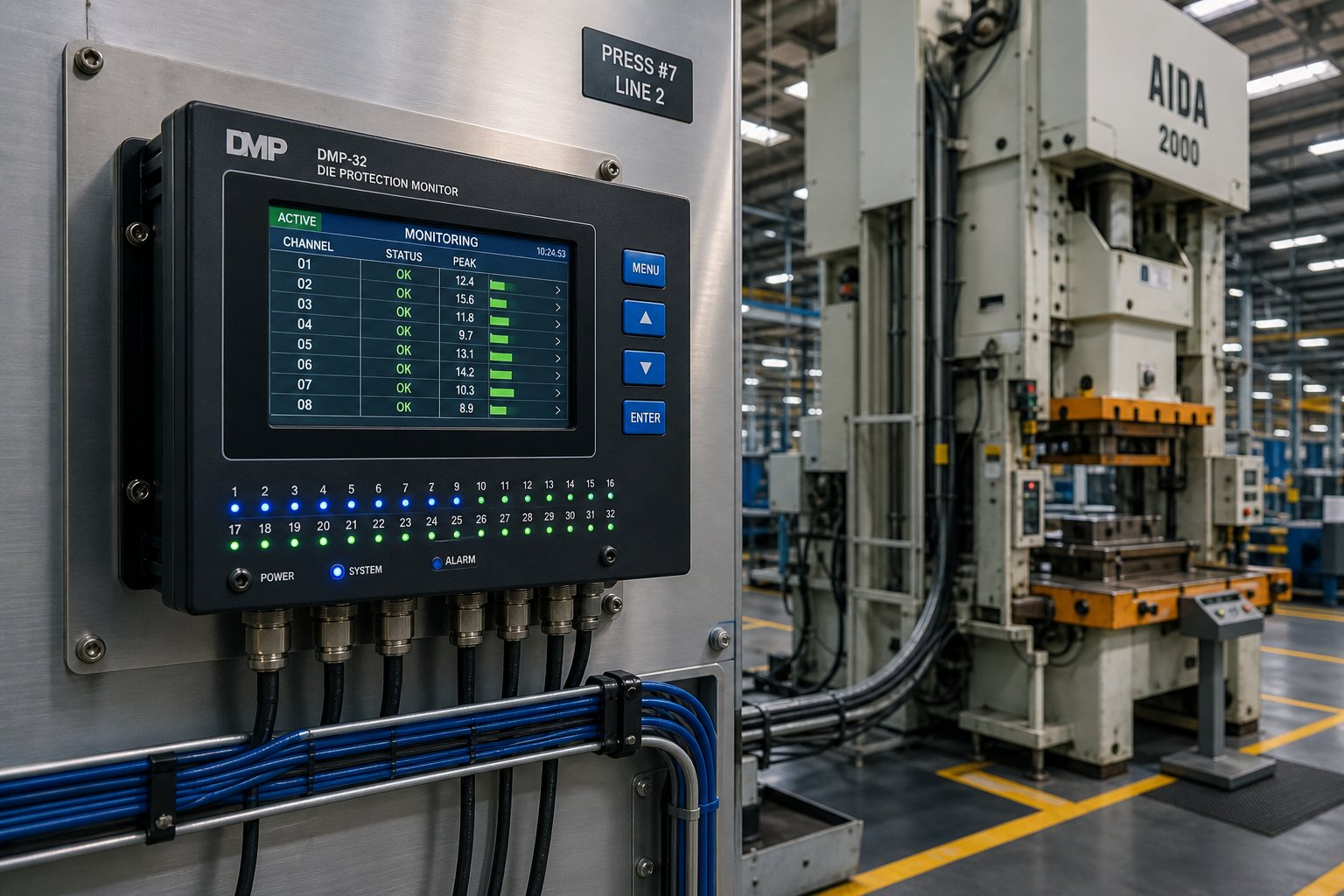

Pengawal Perlindungan Mati dan Windows Pemasa Cam

Pengawal perlindungan mati adalah otak sistem. Ia melakukan lebih daripada sekadar menyampaikan isyarat sensor kepada kawalan akhbar. Tugas utamanya ialah konteks: memutuskan bila setiap output penderia bermakna dan bila ia harus diabaikan.

Di sinilah tetingkap pemasaan cam masuk. Penyelesai atau pengekod yang dipasang pada aci engkol akhbar menyuapkan-kedudukan sudut masa sebenar kepada pengawal. Untuk setiap saluran sensor, pengendali memprogramkan tetingkap pemantauan yang ditakrifkan oleh sudut mula dan sudut penamat. Pengawal hanya menilai isyarat sensor itu semasa tetingkap yang ditetapkan. Di luar tingkap, penderia boleh bertukar secara bebas tanpa mencetuskan kerosakan.

Mengapa ini perlu? Bayangkan penderia induktif yang mengesahkan bahawa mekanisme pemindahan telah memindahkan kosong ke kedudukannya. Semasa 180 darjah strok pertama, lengan pemindahan sedang bergerak, melepasi julat pengesanan sensor, meninggalkannya dan kembali. Jika pengawal dipantau secara berterusan, gerakan mekanisme biasa akan menyebabkan pencetus palsu yang berterusan. Dengan mengehadkan tetingkap pemantauan kepada, katakan, 270 hingga 330 darjah, pengawal hanya menyemak selepas pemindahan harus lengkap dan sebelum dadu ditutup. Kosong yang hilang pada ketika itu adalah benar-benar tidak normal.

Pengawal moden mengendalikan berpuluh-puluh input sensor secara serentak, masing-masing dengan tetingkap pemasaan bebas. Mereka juga menyokong mod sensor yang berbeza:

• Penderia kitaran:Mesti mengaktifkan sekali setiap lejang dalam tetingkap (cth, bahagian-pengesanan keluar di mana penderia melihat bahagian itu keluar dari setiap kitaran).
• Penderia statik:Mesti mengekalkan keadaan malar di seluruh tetingkap (cth, pengesanan gancu stok di mana sebarang perubahan semasa tetingkap menunjukkan masalah).
• Penderia ambang analog:Mesti kekal dalam sampul berkuat kuasa tinggi/rendah yang diprogramkan semasa tingkap (cth, pemantauan tan).

Menetapkan tingkap dengan betul adalah sebahagian daripada sains, sebahagiannya kerajinan. Tingkap yang terlalu sempit terlepas kerosakan yang sah kerana pengaktifan sensor jatuh beberapa darjah di luar julat yang diprogramkan kerana kelajuan pengeluaran berbeza-beza. Windows yang terlalu lebar menangkap variasi biasa dan menjana hentian palsu. Juruteknik persediaan yang berpengalaman berulang semasa percubaan, berjalan pada kelajuan pengeluaran penuh sambil memerhati di mana pengaktifan sensor sebenarnya jatuh dalam kitaran lejang, kemudian memprogramkan tetingkap dengan margin yang mencukupi untuk variasi kelajuan tanpa menangkap bunyi.

Penyepaduan IoT untuk Penyelenggaraan Ramalan

Perlindungan die tradisional adalah reaktif semata-mata: ada masalah, sensor mengesannya, akhbar berhenti. Anda membetulkan masalah dan mulakan semula. Sistem ini menghalang kerosakan, tetapi ia tidak menghalang keadaan yang menyebabkan berhenti di tempat pertama.

Seni bina penderia yang didayakan IoT-mengubah persamaan ini. Dengan menyambungkan pengawal perlindungan die ke rangkaian tumbuhan dan platform awan, pasukan kejuruteraan mendapat akses kepada data aliran yang mendedahkan masalah yang sedang berkembang sebelum mereka mencetuskan penghentian.

Berikut adalah contoh praktikal. Sensor pemantauan tonase merekodkan daya pembentukan puncak setiap lejang. Lebih 50,000 pukulan, daya itu beransur-ansur meningkat sebanyak 8 peratus. Sistem reaktif mengabaikan drift ini sehingga ia melepasi ambang penggera dan menghentikan penekanan. Sistem ramalan menandakan arah aliran pada sisihan 4 peratus, memberi amaran kepada penyelenggaraan bahawa tepi tebuk kusam atau pelinciran rosak, sebelum pengeluaran terganggu.

Keupayaan pengelogan data pengawal moden, termasuk sistem yang dipamerkan pada acara industri sepertiFABTECH, membolehkan beberapa strategi ramalan:

• Arah aliran keluk daya:Data tonase analog yang direkodkan setiap lejang mendedahkan corak haus secara beransur-ansur dalam penebuk, butang mati dan spring nitrogen. Jadual penyelenggaraan beralih daripada-berasaskan kalendar kepada berasaskan-kalendar.
• Hentikan-analisis sebab:Setiap hentian akhbar direkodkan dengan cap masa, sudut engkol, saluran penderia dan jenis kerosakan. Mengagregatkan data ini merentas syif dan larian pengeluaran mengenal pasti isu kronik berbanding peristiwa rawak, menunjukkan penyelenggaraan ke arah punca dan bukannya gejala.
• Pemantauan masa kitaran:Masa awal suapan yang secara beransur-ansur memanjangkan komponen penyuap yang merendahkan isyarat atau isu pengendalian bahan, membenarkan campur tangan sebelum salah suapan benar-benar berlaku.
• Diagnostik kesihatan sensor:Penderia yang didayakan IO-Pautan-melaporkan status pengendalian mereka sendiri, termasuk kekuatan isyarat, tahap pencemaran pada muka optik dan suhu dalaman. Pengawal boleh membenderakan penderia yang kehilangan margin sebelum ia benar-benar gagal untuk mengesan kesalahan sebenar.

Penyepaduan PLC mengikat ini semua bersama-sama. Banyak operasi pengecapan menyambungkan pengawal perlindungan die ke rangkaian PLC loji melalui protokol Ethernet industri seperti EtherNet/IP atau PROFINET. Ini membolehkan PLC mengagregatkan data penderia bersama parameter akhbar, status penyuap dan penjejakan bahan. Gabungan mewujudkan pandangan bersatu sel pengecap, di mana korelasi antara peristiwa akhbar dan keadaan huluan atau hiliran menjadi kelihatan.

Sebagai contoh, PLC memantau kedua-dua talian gegelung dan sistem perlindungan mati mungkin mengaitkan hentian suapan-pendek yang meningkat dengan ID gegelung tertentu yang mempunyai lebih ketat-daripada-sifat bahan nominal. Korelasi itu, tidak kelihatan apabila setiap sistem beroperasi secara berasingan, membolehkan pelarasan proaktif sebelum menjalankan gegelung seterusnya daripada kumpulan yang sama.

Laluan penyepaduan daripada penderia digital asas kepada sistem ramalan penuh yang didayakan IoT-tidak memerlukan merobek perkakasan sedia ada. Banyak kemudahan bermula dengan penderia berwayar keras standard dan pengawal perlindungan mati kendiri, kemudian menambah sambungan rangkaian dan pengelogan data apabila operasi matang.IO-Penderia pautan, yang menyambung melalui kabel M12 ringkas ke modul induk pada rangkaian PLC, menawarkan jalan tengah yang praktikal. Mereka mengekalkan tindak balas pantas penderiaan berwayar keras sambil menambah data diagnostik dan konfigurasi jauh melalui sambungan fizikal yang sama.

Seni bina berfungsi apabila setiap komponen, daripada tindak balas penderia melalui logik pengawal hingga mekanik berhenti menekan, dipadankan dengan permintaan operasi pengecapan tertentu. Tetapi sistem rekaan-yang terbaik pun akhirnya menimbulkan ralat yang tidak dikesan kembali kepada punca yang jelas. Apabila penderia mencetuskan tanpa sebab yang jelas atau gagal secara senyap di bawah keadaan pengeluaran, pendekatan penyelesaian masalah berstruktur menjadi perbezaan antara pembetulan 20-minit dan penyiasatan anjakan penuh.

Menyelesaikan Masalah Kegagalan Sensor dan Pencetus Palsu

Satu akhbar berhenti pada pertengahan-larian. Paparan pengawal menghala kepada kerosakan saluran sensor. Operator memeriksa die, tidak melihat apa-apa yang salah, menetapkan semula dan menekan permulaan kitaran. Tiga pukulan kemudian, satu lagi berhenti. Saluran yang sama. Kekurangan yang sama sebab yang boleh dilihat. Bunyi biasa? Pencetus palsu dan kegagalan terputus-putus ialah masalah-yang paling banyak memakan masa dalam mana-mana program perlindungan die kerana ia menghakis keyakinan pengendali dan menutupi kesilapan sebenar di sebalik dinding hentian gangguan.

Kunci untuk menyelesaikan isu ini dengan cepat ialah mengenalinyacetusan palsu bukan secara rawak. Ia adalah hasil yang boleh diramalkan daripada keadaan yang tidak sepadan antara penderia dan persekitarannya. Pendekatan diagnostik berstruktur, beralih daripada pemeriksaan fizikal mudah kepada analisis yang lebih mendalam, mengasingkan punca tanpa membuang masa mengejar gejala.

Punca dan Pembetulan Pencetus Palsu Biasa

Kebanyakan pencetus palsu mengesan kembali kepada salah satu daripada beberapa corak berulang:

• Pengumpulan cip logam:Serpihan pengecapan halus terkumpul berhampiran muka penderia induktif dan dikesan sebagai sasaran yang sah. Penderia yang dipasang secara mendatar di bawah bukaan acuan amat terdedah. Penyelesaiannya ialah meletakkan semula penderia secara menegak atau menambahkan rutin-udara untuk mengosongkan poket antara larian.
• Filem minyak pada sensor optik:Kanta fotoelektrik kehilangan kekuatan isyarat apabila pelincir menyalut permukaannya selama beberapa jam pengeluaran. Output isyarat secara beransur-ansur menjadi lemah sehingga sensor turun seketika di bawah ambang pensuisan. Pembersihan kanta berjadual pada setiap selang penyelenggaraan die menghalang drift ini.
• Getaran-kerosakan penyambung teraruh:Penyambung yang terkena renjatan tekan menghasilkan celah mikro-yang membuka dan menutup dengan setiap lejang. Pengawal melihat kehilangan isyarat seketika, mentafsirkannya sebagai kerosakan, dan menghentikan akhbar. Memasang semula penyambung membetulkannya buat sementara waktu, tetapi masalah itu kembali. Menggantikan penyambung standard dengan versi bertaraf-getaran atau bertukar kepada kotak simpang berwayar keras menghapuskan mod kegagalan secara kekal.
• Hanyutan terma pada penderia daya:Penderia pemantauan tan ditentukur pada peralihan suhu ambien semasa acuan memanas semasa pengeluaran. Daya yang berkaitan dengan kekuatan hasil dan ambang mata hasil yang kelihatan betul semasa hanyut persediaan apabila elektronik dalaman penderia hangat. Ini amat mengelirukan kerana kerosakan hanya muncul selepas 30 hingga 60 minit berlari, selepas dadu mencapai keseimbangan terma.
• Jarak penderiaan yang tidak betul:Penderia yang dipasang di tepi julat terkadarnya akan berayun antara keadaan yang dikesan dan tidak dikesan. Amalan terbaik ialah mengekalkan 60 hingga 70 peratus daripada julat penderiaan yang dinilai untuk memberikan margin yang mencukupi terhadap variasi persekitaran.

Membezakan masalah sensor daripada masalah mati sebenar adalah kritikal. Jika penderia tonase menunjukkan beban lampau, anda perlu menentukan sama ada daya alah dalam bahan kerja benar-benar meningkat, mungkin disebabkan oleh variasi bahan yang menolak nilai tekanan hasil kekuatan alah lebih tinggi daripada yang dijangkakan atau sama ada penderia hanyut. Menyemak data lengkung s-s yang dilog oleh pengawal, jika tersedia, mendedahkan sama ada bentuk profil daya berubah (menunjukkan peralihan proses sebenar) atau sama ada hanya offset garis dasar yang dialihkan (menunjukkan hanyut sensor).

Urutan Diagnostik Sistematik untuk Kegagalan Isyarat

Apabila saluran penderia melemparkan kerosakan tanpa sebab yang jelas, tahan keinginan untuk segera menukar penderia. Bekerja melalui urutan ini sebaliknya:

1. Pemeriksaan visual:Periksa muka sensor untuk pencemaran, pembentukan cip atau kerosakan fizikal. Periksa jaket kabel untuk mengesan luka, tanda cubitan atau lelasan akibat sentuhan slug. Lihat perkakasan pelekap untuk kelonggaran.
2. Tempat duduk penyambung:Putuskan sambungan dan sambung semula setiap penyambung dalam laluan isyarat, dari penderia ke kotak simpang untuk menekan antara muka. Rasakan pin rosak, sesentuh berkarat atau penyambung yang tidak terkunci sepenuhnya pada tempatnya.
3. Pengesahan isyarat dengan peralatan ujian:Gunakan osiloskop atau monitor isyarat terbina dalam-pengawal untuk memerhati keluaran penderia mentah sambil menggerakkan penderia secara manual dengan sasaran yang diketahui. Sahkan bahawa isyarat bertukar dengan bersih tanpa lantunan atau bunyi. Jika isyarat tidak menentu tanpa kehadiran sasaran, penderia atau pendawaiannya adalah masalahnya.
4. Ujian pertukaran:Gantikan penderia yang disyaki dengan unit-yang baik bagi spesifikasi yang serupa. Jika kerosakan hilang, sensor asal gagal. Jika ia berterusan, masalahnya adalah hulu (pendawaian) atau hilir (input pengawal).
5. Kajian logik pengawal:Sahkan bahawa tetingkap pemantauan untuk saluran kerosakan diprogramkan dengan betul untuk kelajuan pengeluaran semasa. Perubahan kelajuan daripada percubaan kepada pengeluaran boleh beralih tempat pengaktifan sensor jatuh dalam kitaran strok, menyebabkan isyarat sah mendarat di luar tetingkap yang diprogramkan.
6. Pengasingan alam sekitar:Jika semua pemeriksaan perkakasan lulus, jalankan penekan pada kelajuan yang dikurangkan atau dengan acuan yang diceraikan sebahagiannya untuk menentukan sama ada kerosakan bergantung pada beban-(getaran, haba) atau bergantung kepada kelajuan-(masa, EMI). Ini menyempitkan punca kepada keadaan operasi tertentu.

Urutan ini beralih daripada sifar-pemeriksaan visual kos melalui diagnostik yang semakin terlibat, memastikan anda tidak membuang masa pada analisis yang rumit apabila penyambung longgar menjadi masalah selama ini.

Jadual Penyelenggaraan Pencegahan untuk Sistem Sensor

Penyelesaian masalah reaktif memastikan anda berjalan, tetapi penyelenggaraan pencegahan menghalang anda daripada perlu menyelesaikan masalah di tempat pertama. Penderia memerlukan perhatian berjadual seperti memotong komponen dan mata air mati.

Pada setiap selang penyelenggaraan cetakan, biasanya setiap 50,000 hingga 100,000 pukulan bergantung pada aplikasi, sertakan pemeriksaan-penderia ini:

• Bersihkan semua muka sensor dan kanta optik. Keluarkan pengumpulan cip dari poket sensor.
• Sahkan tork pelekap pada semua pengikat sensor. Ketatkan semula mana-mana yang telah longgar daripada getaran.
• Periksa jaket kabel untuk mengesan lelasan, tepu minyak atau kerosakan akibat cubitan. Gantikan kabel yang menunjukkan pendedahan konduktor.
• Kitaran setiap sensor secara manual dengan sasaran ujian untuk mengesahkan penukaran berlaku pada jarak yang dijangkakan.
• Semak log kerosakan pengawal untuk saluran yang menunjukkan kekerapan hentian yang semakin meningkat, yang menandakan masalah yang timbul sebelum ia menjadi kronik.

Kemudahan yang menganggap penyelenggaraan penderia sebagai sebahagian daripada rutin die PM standard mereka menyaksikan pengurangan gangguan secara mendadak dan menangkap penderia yang merendahkan sebelum ia kehilangan keupayaan perlindungan sepenuhnya. Alternatifnya, menunggu sehingga pencetus palsu menjadi cukup kerap untuk memaksa tindakan, bermakna berjalan tanpa perlindungan semasa tempoh prestasi penderia telah menurun tetapi masih belum gagal sepenuhnya.

Sudah tentu, walaupun program penyelenggaraan yang paling berdisiplin tidak dapat mengimbangi penderia yang dipasang pada perkakas yang tidak mempunyai konsistensi dimensi yang mereka perlukan. Apabila komponen cetakan haus tidak sekata atau ketinggian tertutup hanyut antara kitaran penajaman, penderia keadaan garis dasar bergantung pada anjakan tanpa diduga, menjadikan pengesanan yang boleh dipercayai hampir mustahil tanpa mengira seberapa baik penderia itu sendiri diselenggara.

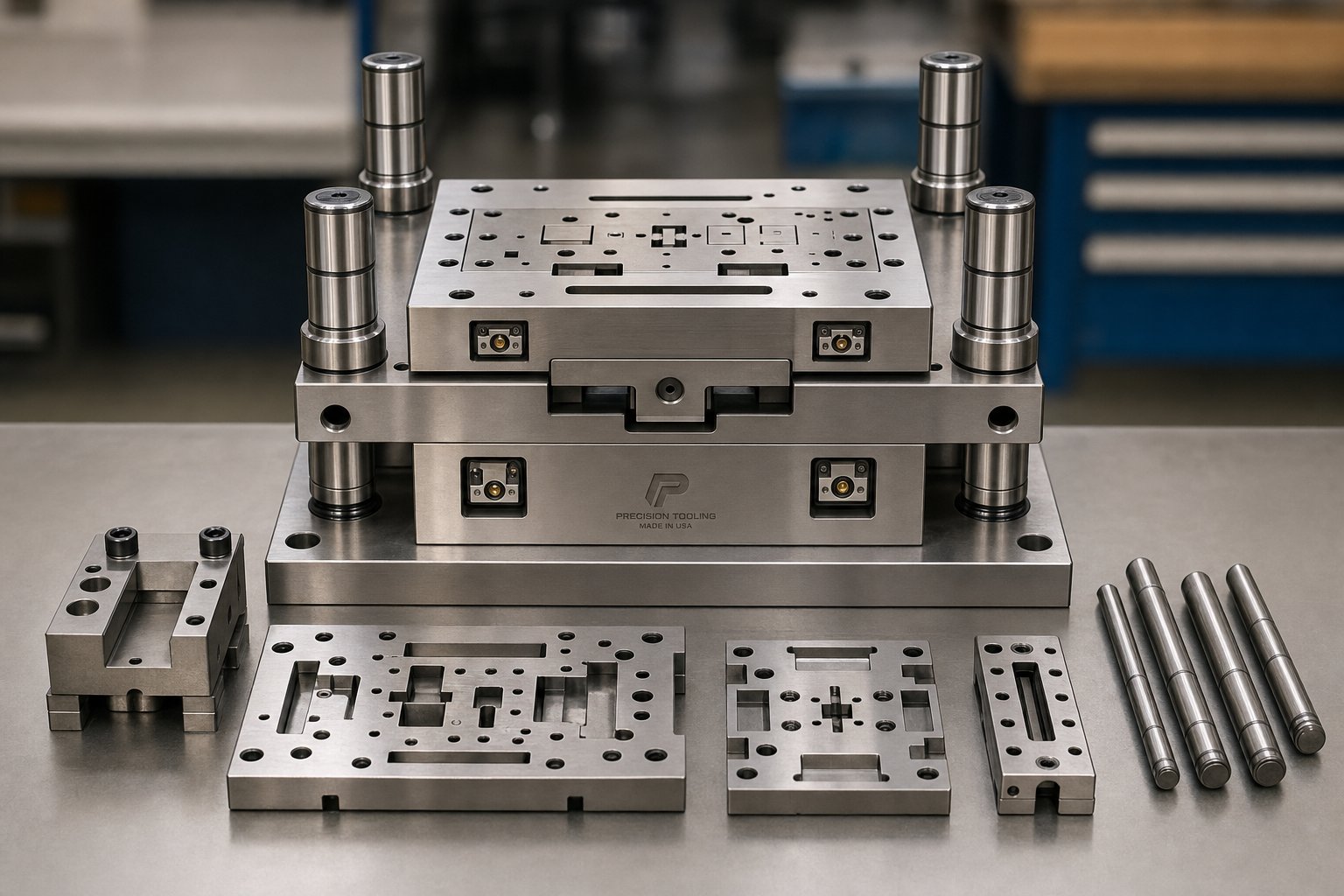

Merekabentuk Die Ketepatan Yang Menyokong Sistem Penderia

Penderia mengukur sisihan daripada garis dasar. Jika garis dasar itu beralih setiap beberapa ribu lejang kerana komponen cetakan haus tidak sekata, ketinggian tertutup hanyut, atau laluan aliran bahan berubah tanpa diduga, sistem penderia tidak mempunyai rujukan yang stabil untuk dibandingkan. Ia menandakan variasi biasa sebagai kesalahan, atau lebih teruk lagi, menerima masalah yang sedang berkembang seperti biasa. Ketepatan dalam pembinaan die bukan hanya tentang membuat bahagian yang baik. Ia adalah mengenai mewujudkan kestabilan dimensi yang menjadikan perlindungan die berasaskan sensor-benar-benar berfungsi.

Mengapa Perkakas Ketepatan Mendayakan Prestasi Penderia Boleh Dipercayai

Fikirkan tentang apa yang diperlukan oleh lentingan bahagian pemantauan sensor jarak: bahagian siap mesti mendarat dalam sampul pengesanan yang boleh berulang, strok demi strok, pada titik yang sama dalam kitaran akhbar. Jika kelegaan die longgar, atau jika sistem panduan membenarkan permainan sisi semasa penutupan, trajektori keluar bahagian itu berbeza-beza. Beberapa sapuan ia melalui medan sensor dengan bersih. Pukulan lain ia hampir tidak menjepit tepi zon pengesanan. Output penderia menjadi tidak konsisten dan pengawal tidak dapat membezakan keadaan bahagian-tulen yang tersekat daripada taburan trajektori biasa.

Prinsip yang sama digunakan untuk pemantauan tonase. Apabila komponen die memegang toleransi yang ketat, tandatangan daya setiap lejang berulang dengan variasi yang minimum. Penderia yang memerhatikan beban lampau boleh menggunakan tetingkap ambang yang sempit, menangkap masalah pada 5 peratus di atas normal dan bukannya memerlukan jalur 20 peratus untuk menampung bunyi daripada perkakasan yang ceroboh. Tetingkap yang lebih ketat itu bermakna pengesanan lebih awal, yang bermakna lebih sedikit kerosakan apabila sesuatu benar-benar berlaku.

Beberapa ciri perkakas secara langsung mempengaruhi kebolehpercayaan sensor:

• Ketinggian tutup berulang:Jarak penutupan yang konsisten memastikan sasaran penderia (bahagian, tepi jalur, mekanisme cam) tiba pada kedudukan yang sama berbanding dengan penderia menghadapi setiap kitaran. Variasi ketinggian tutup sekecil 0.05 mm boleh menolak sasaran masuk dan keluar dari jalur histeresis pensuisan sensor jarak.
• Toleransi sistem panduan yang ketat:Tiang panduan dalam dengan kelegaan minimum menghalang anjakan cetakan sisi semasa-operasi berkelajuan tinggi. Ini memastikan penjajaran-untuk-sasaran stabil walaupun pada kadar strok tinggi apabila daya dinamik meningkat.
• Aliran bahan yang konsisten:Dai direka bentuk dengan jejari lukis yang dikira dengan betul dan tekanan pemegang kosong, berdasarkan modulus keanjalan keluli yang sedang diproses dan titik hasilnya untuk gred keluli, menghasilkan gelagat bahan yang boleh diramal. Tingkah laku yang boleh diramal memberikan-penderia pemantauan kekuatan garis dasar yang bersih untuk digunakan.
• Pakaian tebukan seragam dan butang mati:Apabila komponen pemotongan dihasilkan daripada keluli alat yang dipanaskan-dengan betul (SKH9 pada HRC 60-62 untuk penebuk, SKD11 pada HRC 58-60 untuk butang mati, seperti yang disyorkan oleh rujukan industri), ia haus secara sekata dan perlahan. Pemakaian seragam secara beransur-ansur menghasilkan hanyutan linear dalam tandatangan daya yang boleh dijejaki oleh pemantauan ramalan. Haus yang tidak sekata daripada kekerasan yang tidak konsisten menghasilkan corak daya yang tidak menentu yang mengelirukan analisis aliran.

Bahan dengan modulus keluli keanjalan sekitar 200 GPa menghantar beban membentuk boleh diramal melalui tindanan die. Apabila perkakas itu sendiri dibina untuk memegang kedudukan di bawah beban tersebut, tanpa pesongan atau mainan yang berlebihan, penderia menerima isyarat yang bersih dan boleh diulang. Gabungan kekukuhan bahan dan ketepatan pembuatan mewujudkan keadaan di mana ketepatan dinilai penderia sebenarnya diterjemahkan ke dalam-keupayaan pengesanan dunia sebenar.

Merekabentuk Peruntukan Pemasangan Sensor Menjadi Perkakas Baharu

Pemasangan sensor retrofit adalah berkompromi secara semula jadi. Die direka untuk membentuk, bukan untuk penderiaan, dan setiap poket sensor, saluran kabel, dan lokasi pendakap menjadi rundingan dengan geometri sedia ada. Pasukan kejuruteraan yang menentukan peruntukan sensor semasa reka bentuk cetakan menghapuskan kompromi ini sepenuhnya.

Peruntukan peringkat reka bentuk praktikal-termasuk:

• Pemesinan poket penderia mengikut kedalaman dan diameter tepat untuk siram-melekapkan penderia kehampiran pada titik keluar slug dan laluan lenting, memastikan muka penderia berada pada jarak penderiaan optimum tanpa berkilauan.
• Menambahkan bos pelekap yang diketuk berhampiran stesen perintis dan talian suapan yang kurungan fotoelektrik memerlukan titik lampiran yang tegar dan tahan getaran-.
• Menghalakan saluran kabel melalui kasut mati yang menyambungkan lokasi penderia ke kedudukan kotak simpang berpusat, dengan kedalaman saluran yang melindungi kabel daripada kerosakan mekanikal semasa pengendalian.
• Memesan ruang pada kasut cetakan bawah untuk pelekap kotak simpang yang boleh diakses dari sisi operator, jadi penglibatan dan pemotongan penyambung berlaku tanpa menjangkau komponen bergerak.

Pendekatan bersepadu-reka bentuk ini selaras dengan cara pembina acuan terkemuka mengendalikan kesediaan penderia. Penjual sukaYICHEN, yang pakar dalam acuan pengecapan ketepatan untuk bahagian kritikal-tinggi, tinggi, dan bertoleransi-, membina jenis ketekalan dimensi yang menjadikan sistem penderia boleh dipercayai dari pukulan pertama. Apabila komponen die memegang toleransi yang ketat merentas berjuta-juta kitaran, penderia boleh mengesan sisihan lebih awal dengan lebih sedikit positif palsu, kerana garis dasar yang mereka rujuk tidak bersiar-siar. Untuk pasukan kejuruteraan yang menilai alatan yang perlu menyokong-reka bentuk sedia penderia pada volum pengeluaran, keupayaan cetakan ketepatan YICHEN menawarkan titik permulaan yang praktikal.

Modulus keanjalan keluli menentukan berapa banyak struktur acuan melentur di bawah beban. Die yang dibina dengan ketebalan bahagian yang tidak mencukupi atau daripada tekanan yang tidak betul-plat yang dilepaskan akan terpesong secara berbeza kerana tonase berubah mengikut perubahan kelompok bahan. Pesongan itu mengalihkan sasaran penderia relatif kepada titik pelekapnya, mewujudkan garis dasar bergerak yang tiada jumlah pengaturcaraan pengawal boleh mengimbangi sepenuhnya. Pembinaan acuan ketepatan, pemilihan bahan yang betul, jisim bahagian yang mencukupi, dan pelepasan tekanan yang menyeluruh, menghapuskan pembolehubah ini pada sumber.

Akhirnya, sensor dan die bukanlah sistem yang berasingan. Mereka saling bergantung. Die ketepatan menjadikan penderia boleh dipercayai. Penderia yang boleh dipercayai menjadikan ketepatan mati bertahan lebih lama dengan menangkap masalah sebelum ia menyebabkan-kehausan mempercepatkan ranap. Kitaran murni itu hanya berfungsi apabila kedua-dua belah persamaan dibina mengikut piawaian yang sama, dan apabila strategi penderia keseluruhan menganggap pemilihan, peletakan, penyepaduan dan kualiti alatan sebagai sistem bersatu dan bukannya keputusan terpencil.

Membina Strategi Penderia Mati Lengkap untuk Pengeluaran

Pemilihan penderia, penempatan, seni bina sistem, perlindungan alam sekitar, penyelesaian masalah dan ketepatan alatan bukanlah projek yang berasingan. Ia adalah aspek dari satu sistem yang sama ada berfungsi bersama atau gagal bersama. Apabila pengeluaran meningkat dan kadar strok meningkat, pautan paling lemah dalam rantai itu menentukan sama ada perlindungan die anda bertahan atau runtuh. Strategi yang merawat setiap elemen secara berasingan, memilih penderia daripada katalog tanpa mengambil kira masa berhenti akhbar, atau memasang penderia tanpa merancang untuk pencemaran, ialah strategi yang dibina untuk gagal tepat pada masa yang paling penting.

Membina Strategi Penderia yang Dipadankan dengan Operasi Anda

Setiap operasi pengecapan mempunyai cap jari yang unik. Dai progresif seberat 200-tan yang menjalankan keluli lembut pada 150 SPM memberikan cabaran perlindungan yang berbeza secara asasnya daripada acuan pemindahan 1,000-tan membentuk keluli dwifasa-kekuatan tinggi pada 40 SPM. Yang pertama memerlukan tindak balas penderia yang pantas dan tingkap pemasaan cam yang ketat. Yang kedua menuntut pemantauan daya teguh yang ditala kepada nilai keluli terikan hasil yang lebih tinggi dan jalur ambang tonase yang lebih luas yang menampung pengerasan kerja merentas stesen.

Memadankan strategi penderia anda dengan operasi anda bermakna bertanya satu set soalan tertentu sebelum menentukan perkakasan:

• Apakah sudut perhentian akhbar anda pada kelajuan pengeluaran, dan adakah ia memberikan masa yang cukup untuk tindak balas penderia serta pemprosesan pengawal?
• Apakah mod kegagalan yang berkemungkinan besar berdasarkan jenis cetakan, bahan dan jumlah pengeluaran anda?
• Apakah kekuatan hasil bahan yang anda jalankan, dan bagaimanakah ia mempengaruhi ambang pemantauan daya merentas stesen?
• Adakah persekitaran anda memerlukan penderia yang kebal terhadap minyak, cip atau EMI, atau bolehkah perkakasan gred standard -bertahan?
• Adakah alatan anda dibina dengan ketekalan dimensi yang diperlukan oleh penderia untuk garis dasar pengesanan yang stabil?

Jawapannya membentuk segala-galanya di hilir. Pasukan yang menjalankan toleransi-bahagian kritikal pada volum yang tinggi memerlukan alatan yang memegang kitaran kedudukan demi kitaran, dipasangkan dengan penderia yang boleh mengeksploitasi konsistensi itu untuk mengesan masalah lebih awal. Kedai yang mengecap kurungan-kerumitan rendah dalam jangka pendek mungkin mengutamakan-menukar persediaan penderia berbanding ketepatan pengesanan mutlak. Kedua-dua pendekatan tidak salah. Pendekatan yang salah ialah menggunakan konfigurasi sensor yang sama kepada kedua-duanya tanpa melaraskan untuk realiti operasi.

Untuk pasukan yang menjalankan-ketepatan atau toleransi-bahagian kritikal yang tinggi pada volum pengeluaran, menggandingkan-sistem penderia yang direka bentuk dengan baik dengan alatan ketepatan yang dibina untuk pengeluaran besar-besaran boleh berulang mewujudkan asas untuk keluaran sisa-rendah dan rendah.Pengecapan ketepatan YICHEN mati, direka bentuk untuk bahagian-ketepatan yang kecil dan tinggi, contohkan jenis alatan yang menyokong pendekatan ini: toleransi ketat dikekalkan merentas berjuta-juta pukulan memberikan penderia rujukan yang stabil yang tidak hanyut, membolehkan tetingkap pengesanan yang lebih ketat dan pengecaman kesalahan lebih awal.

Langkah Seterusnya untuk Pasukan Kejuruteraan

Sama ada anda menilai program penderia sedia ada yang berprestasi rendah pada kelajuan atau merancang penderia menjadi alatan baharu dari awal, laluan ke hadapan mengikut urutan yang jelas. Mulakan dengan fizik, padankan dengan aplikasi, sahkan di bangku simpanan, dan kekalkan dalam pengeluaran.

Berikut ialah pengambilan yang boleh diambil tindakan daripada keseluruhan rangka kerja ini:

• Audit matematik sudut kritikal anda.Kira semula sudut berhenti pada kelajuan pengeluaran sebenar, bukan kelajuan percubaan. Sahkan bahawa masa tindak balas sensor ditambah kependaman pengawal sesuai dalam tetingkap yang tersedia. Jika tidak, penderia yang lebih pantas atau-pengawal kelajuan yang lebih tinggi bukanlah peningkatan pilihan. Mereka adalah keperluan.
• Petakan mod kegagalan kepada jenis penderia.Jangan pasang penderia secara umum. Kenal pasti perkara yang boleh gagal pada setiap mati, sama ada salah suapan, pengekalan slug, bahagian melekat atau bebanan paksa, dan pilih teknologi penderia yang mengesan keadaan khusus itu dengan pasti dalam persekitaran anda.
• Rancang peruntukan sensor ke dalam reka bentuk cetakan.Memerlukan poket sensor, saluran kabel dan pelekap kotak simpang dalam setiap spesifikasi dadu baharu. Pemasangan semula sentiasa kompromi. Reka bentuk-penderiaan bersepadu sentiasa lebih dipercayai.
• Bangku-ujian sebelum tekan-ujian.Buktikan pemasangan penderia di atas bangku dengan alatan penentududukan ketepatan sebelum dadu mula dikeluarkan. Lantai akhbar adalah tempat paling mahal untuk mengetahui bahawa lokasi pelekap tidak berfungsi.
• Hapuskan kabel sensor individu.Dawaikan semua penderia-dilekapkan ke kotak simpang tunggal dengan penyambung induk. Ini mengalih keluar mod kegagalan utama, keletihan kabel daripada gegelung berulang, dan menghapuskan ralat pendawaian semasa persediaan.
• Melabur dalam ketepatan alatan.Penderia tidak dapat melindungi mati yang beralih tanpa diduga. Toleransi panduan yang ketat, ketinggian penutup yang konsisten dan corak haus seragam daripada keluli alat berkualiti memberikan garis dasar yang stabil untuk dipantau penderia anda. Had hasil keluli dalam bahan kerja anda mentakrifkan sampul daya. Ketepatan alatan anda mentakrifkan sama ada penderia boleh mengesan perlepasan daripadanya dengan pasti.
• Bina penyelenggaraan ke dalam jadual PM.Bersihkan muka sensor, periksa tork pelekap, periksa kabel, dan semak log kerosakan pada setiap selang penyenggaraan cetakan. Sensor merosot secara beransur-ansur. Tangkap mereka sebelum mereka kehilangan keupayaan perlindungan secara senyap.
• Gunakan data untuk ramalan, bukan hanya tindak balas.Log daya lengkung, punca henti dan metrik kesihatan penderia. Lama kelamaan, data ini mendedahkan corak yang membolehkan-penyelenggaraan berasaskan keadaan dan pembetulan proses sebelum ranap sistem berlaku.

Perlindungan mati bukan ciri yang anda tambahkan pada operasi pengecapan. Ia adalah disiplin yang anda bina menjadi satu, daripada reka bentuk cetakan melalui pemilihan sensor, penyepaduan sistem dan penyelenggaraan berterusan. Operasi yang mendapat hak ini bukan sahaja mengelakkan ranap. Mereka berjalan lebih pantas, dengan kurang sekerap, lebih sedikit hentian tidak dirancang, dan perkakas yang bertahan lebih lama kerana masalah terperangkap dalam pukulan pertama dan bukannya keseribu. Itulah yang disampaikan oleh strategi penderia mati yang lengkap apabila setiap bahagian sistem dipadankan dengan pengeluaran yang dihidangkan.

Soalan Lazim Mengenai Penderia Mati dalam Stamping

1. Apakah sudut genting dalam perlindungan die stamping?

Sudut genting ialah titik terakhir dalam putaran aci engkol di mana isyarat berhenti boleh dikeluarkan dan penekan akan berhenti sebelum penutupan die. Ia dikira dengan menolak sudut henti tekan daripada sudut tutup-di. Jika masa tindak balas penderia anda, masa pemprosesan pengawal dan masa berhenti tekan melebihi tetingkap sebelum sudut ini, tekanan tidak boleh berhenti dalam masa dan ranap berlaku tanpa mengira pengesanan penderia. Setiap gabungan-dan-tekan mempunyai sudut genting unik yang mesti diukur pada kelajuan pengeluaran sebenar, bukan kelajuan percubaan.

2. Bagaimanakah cara saya menghalang pencetus palsu daripada penderia perlindungan mati?

Pencetus palsu biasanya terhasil daripada pengumpulan cip logam berhampiran muka penderia induktif, pembentukan filem minyak pada kanta fotoelektrik, celah-mikro penyambung teraruh getaran-atau hanyut terma pada penderia daya. Pencegahan bermula dengan peletakan penderia yang betul, seperti memasang penderia induktif secara menegak supaya graviti membersihkan serpihan, menggunakan-pelengkapan pembersihan udara pada penderia optik dan menentukan penyambung berkadar getaran-. Mengekalkan 60 hingga 70 peratus jarak pengesan yang dinilai memberikan margin terhadap variasi persekitaran. Urutan diagnostik berstruktur bergerak daripada pemeriksaan visual melalui pengesahan isyarat mengasingkan punca dengan cekap.

3. Jenis penderia manakah yang terbaik untuk mengesan pengekalan slug dalam acuan pengecap?

Penderia kehampiran induktif ialah pilihan pilihan untuk pengesanan pengekalan slug. Ia menjana medan elektromagnet yang mengesan objek logam tanpa sentuhan fizikal, menjadikannya sesuai untuk dipasang terus di bawah bukaan die atau lubang keluar slug. Kelebihan utama mereka ialah imuniti alam sekitar: kabus minyak, semburan penyejuk dan-serpihan bukan logam tidak menjejaskan medan elektromagnet. Siram-penderia tiub yang dipasang diposisikan pada titik keluar slug mengesan slug yang dikekalkan dengan pasti tanpa mengganggu laluan slug biasa semasa operasi yang sihat.

4. Bagaimanakah kelajuan tekan mempengaruhi keperluan sensor die?

Kelajuan akhbar yang lebih tinggi memampatkan tetingkap pengesanan yang tersedia dari kedua-dua belah pihak. Pada 600 SPM, satu lejang lengkap hanya bertahan selama 100 milisaat, jadi setiap komponen dalam rantai isyarat daripada pengaktifan penderia melalui pemprosesan pengawal hingga penglibatan brek mesti muat dalam hirisan masa yang mengecut. Selain itu, kelajuan yang lebih tinggi meningkatkan momentum putaran, yang memanjangkan sudut hentian dan menyempitkan lagi tingkap. Tekanan melebihi 300 SPM lazimnya memerlukan respons penderia sub-milisaat, kependaman penyaman isyarat minimum dan tetingkap pemantauan masa-kamera yang diprogramkan dengan tepat untuk mengekalkan perlindungan yang berkesan.

5. Mengapakah alatan ketepatan penting untuk kebolehpercayaan sensor die?

Penderia mengukur sisihan daripada garis dasar, dan alatan ketepatan menyediakan garis dasar yang stabil dan boleh berulang yang mereka perlukan. Apabila komponen die memegang toleransi yang ketat, bahagian dikeluarkan dalam trajektori yang konsisten, tandatangan paksa berulang dengan variasi minimum, dan sasaran sensor tiba pada kedudukan yang sama setiap kitaran. Ini membolehkan ambang pengesanan yang lebih ketat, menangkap masalah pada sisihan 5 peratus daripada memerlukan jalur 20 peratus untuk menampung ketidakkonsistenan alatan. Vendor seperti YICHEN membina cetakan ketepatan dengan ketekalan dimensi yang menyokong-reka bentuk sedia penderia, membolehkan pengesanan kerosakan lebih awal dengan kurang positif palsu merentas berjuta-juta pukulan pengeluaran.
