Pengecapan Logam Die Progresif Kelantangan Tinggi: Kos Potongan Setiap-Bahagian

Apakah Maksud Setem Logam Mati Progresif Isipadu Tinggi Sebenarnya

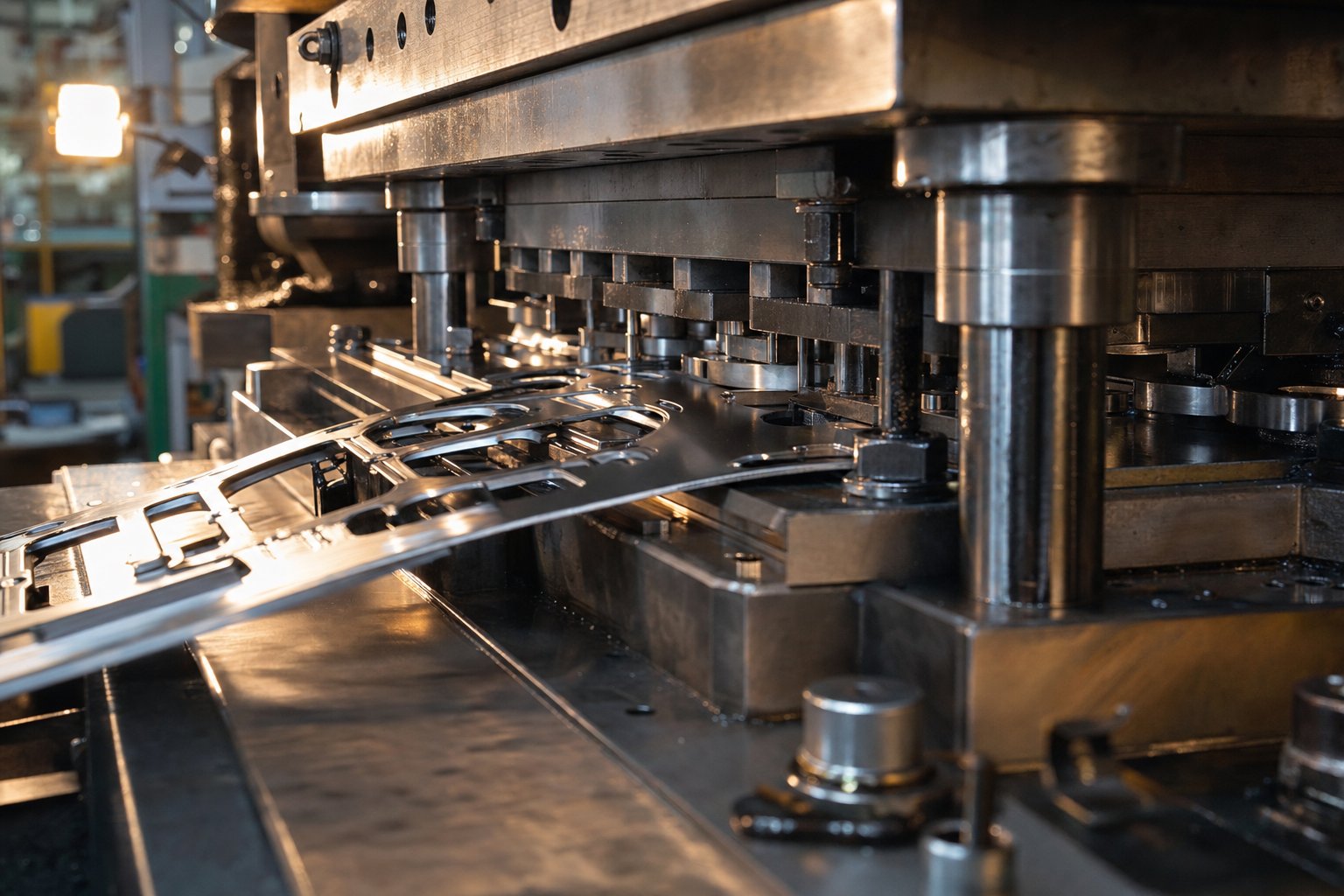

Bayangkan satu gegelung logam memasuki mesin penekan dan muncul sebagai beribu-ribu bahagian siap, sama dimensi setiap jam, tanpa kedudukan semula, tiada campur tangan pengendali antara langkah, dan tiada gangguan. Itulah janji teraspengecapan logam mati progresif pada skala pengeluaran.

Pengecapan logam mati progresif volum tinggi ialah proses pembentukan logam di mana jalur suapan-gegelung bergerak melalui satu siri stesen cetakan di dalam satu alat, setiap stesen melakukan operasi yang berbeza (menindik, membentuk, memotong atau membongkok) sehingga bahagian siap dipisahkan di stesen akhir dengan setiap pukulan tekan.

Perkataan "progresif" menerangkan dengan tepat apa yang berlaku: logam maju melalui acuan, stesen demi stesen, setiap langkah membina pada yang terakhir. Bahagian siap tercicir dengan setiap pukulan akhbar. Tiada tetapan berasingan. Tiada kedudukan semula. Tiada gangguan. Kitaran automatik yang berterusan inilah yang menjadikan pengecapan progresif sebagai pilihan lalai apabila volum pengeluaran mencecah puluhan ribu hingga berjuta-juta bahagian yang sama.

Mentakrifkan Setem Mati Progresif dalam Konteks Pengeluaran

Jadi apakah yang die progresif, betul-betul? Ia adalah alat khusus yang mengandungi berbilang stesen yang disusun mengikut urutan dalam satu set die. Jalur logam berterusan disuap secara automatik dari gegelung melalui setiap stesen, dan setiap lejang tekan memajukan jalur pada jarak tetap, dipanggil padang. Setiap stesen menjalankan operasi yang ditetapkan, sama ada menebuk lubang, membentuk bebibir, atau memotong bahagian bebas. Pada masa jalur keluar, komponen lengkap telah dihasilkan tanpa sebarang pengendalian manual antara operasi.

Ini membezakan pengecapan die progresif daripada pengecapan logam umum dalam dua cara asas. Mula-mula, suapan gegelung berterusan menghilangkan-kedudukan-bentuk-kitaran kedudukan semula yang mengehadkan persediaan-satu pukulan atau majmuk. Kedua, penjujukan berbilang-stesen membenarkan geometri bahagian kompleks dibina secara berperingkat merentas beberapa operasi, semuanya dalam satu alat dan satu kitaran tekan. Hasilnya ialah proses di mana kelajuan, konsistensi dan kos setiap-yang rendah saling menguatkan antara satu sama lain apabila volum meningkat.

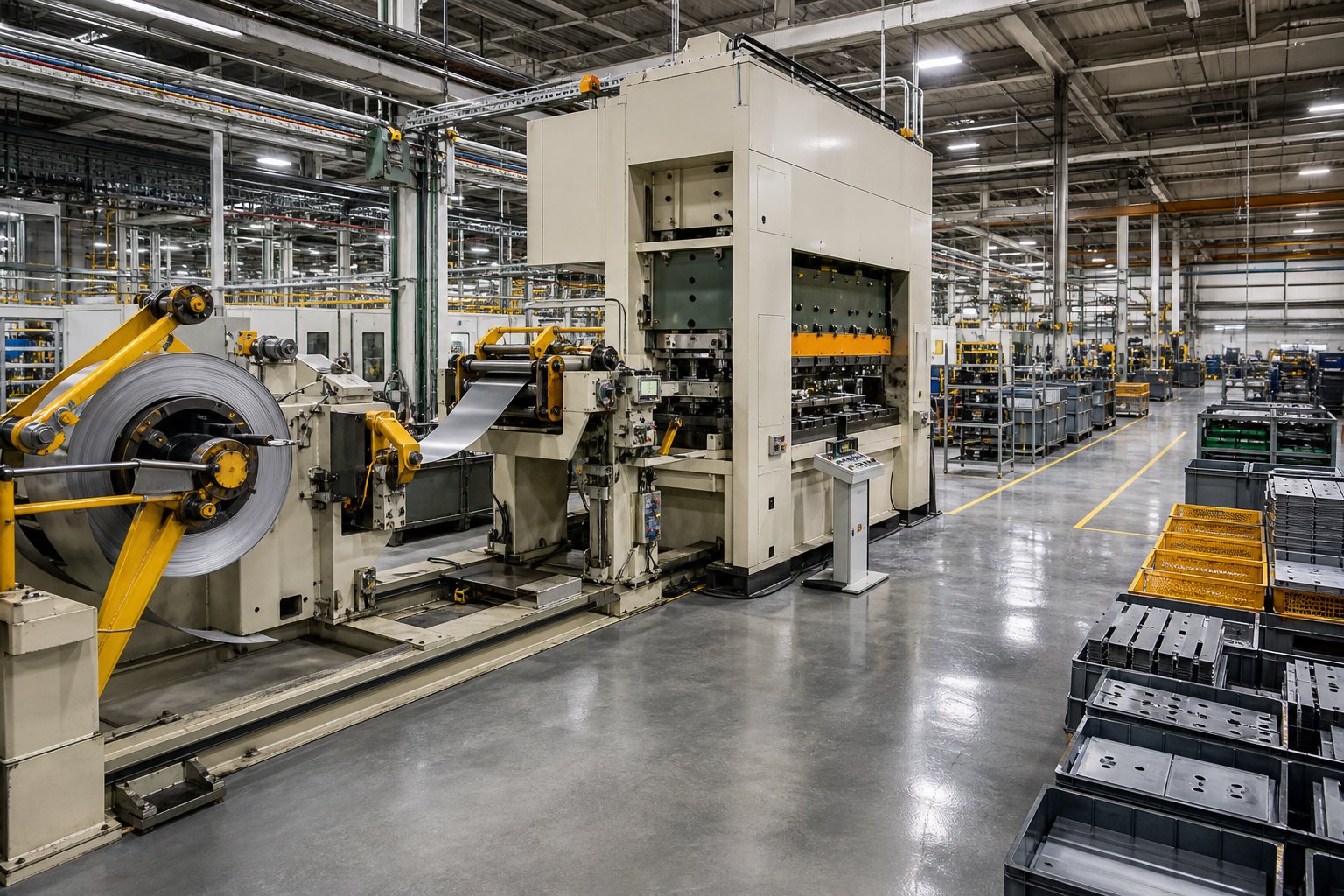

Mengapa Volume Tinggi Memerlukan Pendekatan Progresif

Jurutera pengeluaran dan pasukan pemerolehan cenderung kepada pengecapan logam progresif atas sebab yang mudah: ekonomi. Die prog membawa kos perkakas pendahuluan yang lebih tinggi daripada alternatif yang lebih mudah, tetapi pelaburan itu tersebar di setiap bahagian yang dihasilkan. Pada volum yang tinggi, kos perkakas setiap-mengecut kepada pecahan satu sen. Kos buruh mengikut corak yang sama. Seorang pengendali memantau mesin akhbar yang menghasilkan beribu-ribu bahagian sejam, jadi tenaga kerja setiap bahagian menjadi diabaikan berbanding alternatif fabrikasi atau pengecapan manual.

Melangkaui kos, pengecapan logam volum tinggi melalui cetakan progresif memberikan ketekalan dimensi yang tidak dapat dipadankan oleh kaedah manual atau separa-automatik. Bahagian kejuta dari acuan progresif-yang diselenggara dengan baik adalah sama dari segi dimensi dengan yang pertama. Untuk pemasangan di mana bahagian mesti muat berulang kali, terutamanya dalam aplikasi automotif, elektronik dan peranti perubatan, ketekalan ini menghapuskan kerja semula hiliran, sekerap dan pelepasan kualiti yang secara senyap menghakis margin.

Gabungan kelajuan, kebolehulangan dan kos setiap-merosot mewujudkan kelebihan pengkompaunan yang hanya bertambah kukuh apabila volum tahunan berkembang. Tetapi menyedari kelebihan itu bergantung pada pemahaman dengan tepat bagaimana setiap stesen di dalam acuan menyumbang kepada bahagian siap dan bagaimana mekanik akhbar berinteraksi dengan perkembangan jalur.

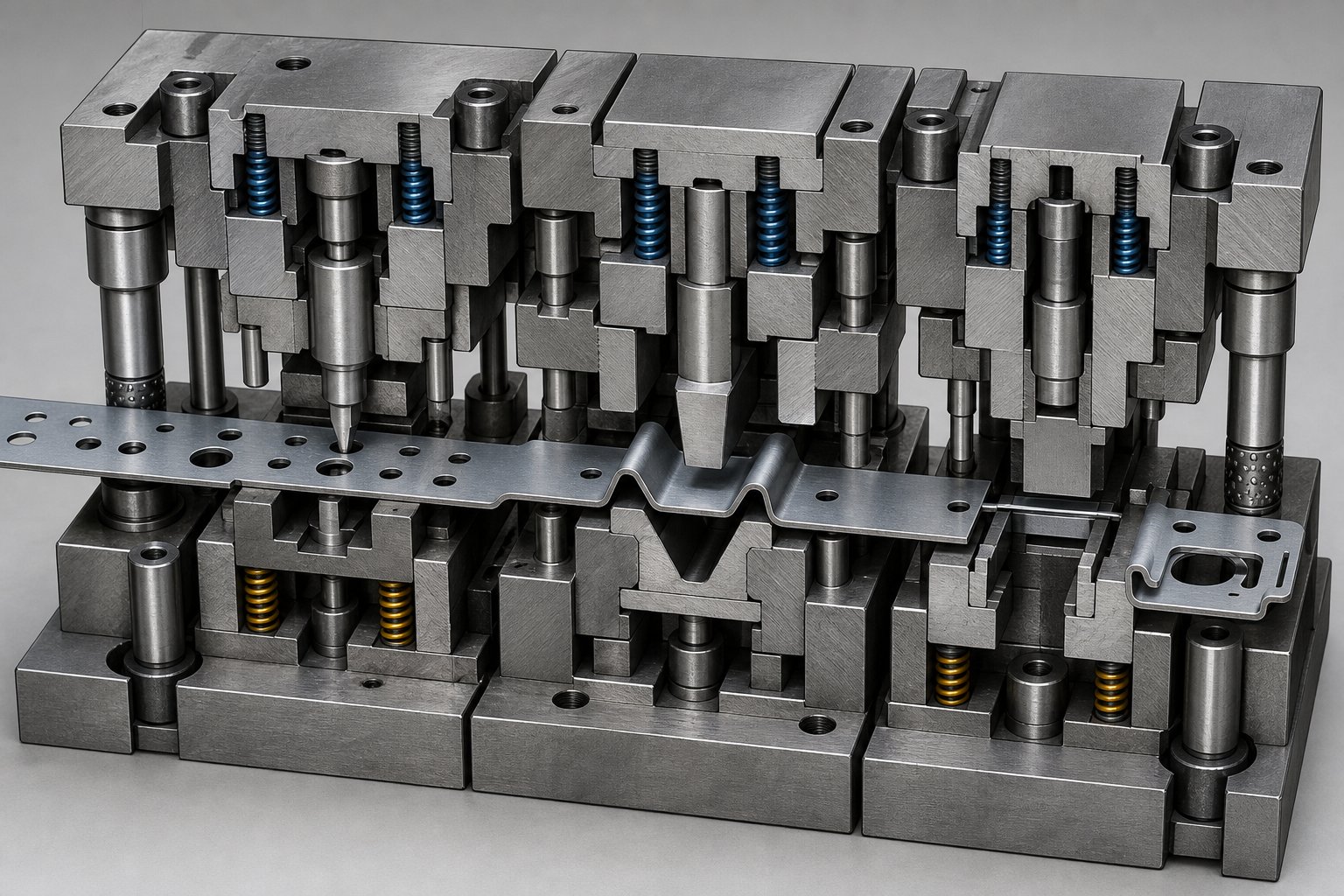

Bagaimana Proses Die Progresif Berfungsi Stesen mengikut Stesen

Setiap die progresif menceritakan kisah dalam logam. Setiap stesen dalam alat melaksanakan satu bab cerita itu, membentuk jalur secara berperingkat daripada gegelung mentah menjadi komponen siap. Memahami perkara yang berlaku di setiap stesen, dan mengapa urutan itu penting, ialah cara jurutera meramalkan masa kitaran, mengurus kualiti bahagian dan memerah daya pemprosesan maksimum daripada mesin cetakan progresif.

Operasi Teras Di Dalam Die Progresif

Die stamping progresifmengandungi mana-mana dari tiga hingga tiga puluh atau lebih stesen, setiap satu ditetapkan operasi membentuk atau memotong tertentu. Operasi ini jatuh ke dalam kategori yang berbeza, dan penempatannya dalam urutan mengikut logik yang didorong oleh gelagat material dan mekanik perkakas.

1. Menindik lubang juruterbang- Stesen pertama biasanya menebuk lubang perintis ke dalam jalur. Lubang ketepatan ini berfungsi sebagai datum pendaftaran untuk setiap stesen berikutnya.
2. Ciri menindik- Lubang tambahan, slot dan potongan dalaman ditebuk semasa bahan masih rata. Stok rata yang menusuk menghasilkan tepi yang lebih bersih dan dimensi yang lebih tepat daripada pemotongan selepas dibentuk.
3. Lancing- Potongan separa menghasilkan tab atau louvers yang kekal dilekatkan pada jalur. Lancing juga digunakan untuk mencipta kelegaan untuk selekoh berikutnya tanpa memutuskan bahan sepenuhnya.
4. Syiling dan timbul- Mampatan setempat membentuk semula ketebalan bahan untuk mencipta huruf, lesung pipit atau permukaan yang ditentukur dengan tepat. Syiling memerlukan tan yang tinggi berbanding dengan kawasan ciri, jadi stesen ini diletakkan untuk mengimbangi pengagihan beban akhbar.
5. Membengkok dan membentuk- Bebibir, saluran dan sudut dicipta dengan mengelap atau melenturkan-bahagian jalur. Selekoh disusun secara ringkas-ke-kompleks, dan ciri berhampiran garisan selekoh ditebuk terlebih dahulu untuk mengelakkan herotan.
6. Melukis- Bentuk cawan atau cangkerang cetek ditarik dari jalur. Stesen lukisan memerlukan jaringan regangan (pembawa fleksibel) dalam susun atur jalur kerana tepi kosong mengalir ke dalam semasa pembentukan, yang sebaliknya akanmengganggu jarak padangantara stesen.
7. Potongan (pemisahan)- Stesen terakhir memutuskan bahagian siap dari jalur pembawa. Bahagian itu terjatuh bebas, dan sisa rangka rangka mara keluar dari die.

Tidak setiap die progresif menggunakan kesemua tujuh jenis operasi. Pendakap rata yang ringkas mungkin hanya memerlukan tindikan, satu bengkok dan potong merentasi empat atau lima stesen. Penyambung elektrik yang kompleks dengan ciri timbul, berbilang selekoh dan tab yang terbentuk mungkin memerlukan lima belas atau lebih stesen di dalam satu alat.

Bagaimana Penjujukan Stesen Mempengaruhi Throughput

Pesanan stesen tidak sewenang-wenangnya. Mati progresif berprestasi terbaik apabila ciri bahagian berkembang dalam urutan yang semula jadi dan logik: menusuk sebelum terbentuk, bentuk mudah sebelum yang kompleks, dan potongan sentiasa bertahan. Pendekatan berstruktur ini meminimumkan daya yang memesongkan jalur pembawa antara stesen dan memastikan setiap ciri diposisikan dengan tepat berbanding lubang perintis.

Pin juruterbang memainkan peranan penting di sini. Apabila jalur memajukan satu pic setiap lejang akhbar, pin pandu tirus memasuki lubang pandu yang ditebuk di stesen pertama, dengan tepat mencari jalur sebelum sebarang pemotongan atau pembentukan berlaku. Penggelek suapan tekan pengecap die melepaskan jalur sejurus sebelum juruterbang terlibat sepenuhnya, membolehkan pin menarik jalur ke penjajaran tepat. Jika pemasaan ini dimatikan walaupun beberapa darjah putaran aci engkol, anda mendapat lubang pandu yang memanjang, ciri yang salah didaftarkan dan akhirnya pukulan patah.

Jalur pembawa itu sendiri, web bahan yang menyambungkan bahagian yang terbentuk sebahagian sehingga pemisahan akhir, mestilah cukup kuat untuk menarik bahagian itu melalui semua stesen tanpa koyak, namun cukup fleksibel untuk menampung pergerakan menegak dan sisi yang membentuk permintaan operasi. Untuk operasi lukisan, jaring regangan (gelung bahan tambahan) berubah bentuk apabila logam dilukis, mengekalkan nada yang konsisten supaya juruterbang masih boleh mendaftar dengan tepat.

Mekanik Kemajuan Kelajuan dan Jalur Tekan

Mesin cap progresif kitaran berterusan: suapan, tutup, bentuk, buka, maju. Kelajuan diukur dalam pukulan seminit (SPM). Penekan setem berkelajuan tinggi-menggunakan bahagian kecil dan ringkas dengan beberapa stesen biasanya mencapai 200 hingga 600+ SPM. Beberapa persediaan tekan pengecap berkelajuan tinggi-terkhusus untuk-penyambung atau terminal tolok nipis menolak jauh melebihi julat ini, walaupun kelajuan yang boleh dicapai bergantung pada beberapa pembolehubah berinteraksi.

Lebih banyak stesen bermakna cetakan yang lebih panjang dan jalur yang lebih panjang di dalam akhbar pada bila-bila masa. Jalur yang lebih panjang memerlukan kawalan suapan yang lebih tepat, perhatian yang lebih besar terhadap kestabilan jalur, dan pengimbangan yang teliti bagi tonase akhbar merentas stesen. Setiap stesen tambahan juga menambah sedikit rintangan geseran dan meningkatkan jisim yang mesti memecut dan menyusut dengan setiap lejang. Kesan praktikal: apabila kerumitan bahagian bertambah dan bilangan stesen meningkat, kelajuan tekan maksimum berkurangan.

Ketebalan bahan dan jenis lebih mengekang kelajuan. Aloi yang lebih tebal atau lebih keras memerlukan lebih banyak daya pembentuk setiap lejang dan mengenakan beban yang lebih tinggi pada bahagian pukulan dan die, mengehadkan seberapa pantas die progresif boleh berkitar dengan selamat. Fosfor gangsa nipis untuk terminal elektrik, sebaliknya, membolehkan kitaran pantas kerana daya pembentukan adalah rendah dan bahan mematuhi.

Interaksi antara kiraan stesen, gelagat bahan dan kelajuan akhbar akhirnya menentukan bahagian-setiap-output jam. Mendapatkan keseimbangan itu dengan betul ialah cabaran kejuruteraan yang memisahkan acuan progresif-yang direka dengan baik daripada yang berprestasi rendah. Dan interaksi inilah yang menentukan di mana titik pulang modal-ekonomi jatuh kerana komitmen kepada perkakas progresif berbanding alternatif yang lebih mudah.

Ambang Kelantangan Yang Mewajarkan Pelaburan Die Progresif

Die progresif memerlukan kos yang lebih tinggi untuk dibina daripada die kompaun atau persediaan-sekali. Itu bukan kelemahan; ia adalah pertukaran-off. Soalan yang dihadapi oleh setiap jurutera pengeluaran dan pasukan perolehan adalah mudah: pada jumlah tahunan berapakah pelaburan perkakas yang lebih tinggi itu membayar sendiri melalui kos setiap-bahagian yang lebih rendah? Jawapannya memisahkan program yang menjimatkan wang daripada program yang membazirkannya.

Analisis-Pulangan Pulangan untuk Perkakas Mati Progresif

Fikirkan titik pulang modal-sebagai volum di mana pengecapan die progresif menjadi lebih murah setiap keping daripada alternatif yang lebih mudah, walaupun selepas menyerap kos perkakas penuh. Di bawah ambang itu, kompaun atau pukulan tunggal-mati menang dalam ekonomi. Di atasnya, perkakas progresif ditarik ke hadapan dan jurang melebar dengan setiap bahagian tambahan yang dihasilkan.

Data industri menyediakan tiang panduan yang berguna. Menurut Larson Tool, pengeluaran volum-rendah (di bawah 10,000 bahagian) jarang membenarkan perkakas progresif. Larian separuh-volume 10,000 hingga 100,000 bahagian memasuki zon di mana die progresif atau pemindahan menjadi berdaya maju, bergantung pada kerumitan bahagian. Pengecapan volum tinggi, yang ditakrifkan sebagai pengeluaran melebihi 100,000 bahagian, adalah tempat dies progresif maju memberikan kelebihan kos terkuat mereka. Manor Tool mempersempit lagi ini untuk program tahunan, dengan menyatakan bahawa dies progresif memberikan nilai terbesar pada anggaran penggunaan tahunan (EAU) melebihi 50,000 unit setahun.

Pulangan tepat-bergantung pada kerumitan bahagian, kos bahan dan bilangan operasi sekunder yang dihilangkan oleh acuan progresif. Bahagian yang memerlukan tiga persediaan berasingan pada acuan kompaun (punch, form, trim) mungkin mencapai titik pulangan pada volum yang lebih rendah apabila disatukan menjadi alat progresif tunggal kerana anda menghapuskan pengendalian, persediaan buruh dan kerja-dalam-proses inventori antara operasi.

Cara Pelunasan Alat Memacu Kos Setiap-Bahagian Turun

Bayangkan cetakan progresif yang berharga $80,000 untuk mereka bentuk dan membina. Pada 10,000 bahagian, anda menyerap $8.00 kos perkakas setiap bahagian. Pada 100,000 bahagian, itu turun kepada $0.80. Pada satu juta bahagian, ia ialah $0.08. Matematiknya mudah, tetapi implikasi strategiknya adalah ketara:-program pengecap logam volum tinggi menukar alat yang mahal menjadi item baris setiap-bahagian yang boleh diabaikan.

Kesan pelunasan ini terkompaun apabila anda mengambil kira dalam penghapusan operasi sekunder. Die progresif-yang direka dengan baik yang menyepadukan langkah penorehan, syiling atau pemasangan dalam-menghilangkan risiko buruh hiliran, lekapan dan kualiti. Pasukan kejuruteraan Manor Tool menyatakan bahawa penyepaduan dalam-boleh mengurangkan jumlah masa pendahuluan sebanyak 30 peratus. Pada skala, penjimatan pengkompaunan tersebut membuat perbezaan antara harga sekeping kompetitif dan sebut harga yang rugi.

Masa Utama dari Reka Bentuk ke Bahagian Pengeluaran Pertama

Perkakas progresif memang memerlukan kesabaran di muka. Kedai setem volum tinggi biasa akan memperuntukkan 8 hingga 16 minggu untuk reka bentuk, binaan dan kelayakan cetakan sebelum bahagian pengeluaran dihantar. Mati kompleks dengan banyak stesen atau toleransi yang ketat boleh memanjangkan garis masa itu lebih jauh. Simulasi die menggunakan FEA memendekkan kitaran pembetulan-ujian-bina, tetapi keseluruhan pelaburan dalam masa masih melebihi apa yang diperlukan oleh kompaun mudah atau-satu pukulan.

Bagi pasukan perolehan, ini bermakna merancang keputusan perkakas progresif pada awal kitaran pembangunan produk. Menunggu sehingga volum disahkan dan tarikh penghantaran dikunci mewujudkan konflik garis masa yang sama ada menangguhkan pengeluaran atau memaksa berkompromi pada kualiti alatan.

Jadual di atas menyediakan rangka kerja konsep, bukan peraturan mutlak. Geometri bahagian, pemilihan bahan, dan keperluan toleransi mengalihkan sempadan ini. Bahagian mudah secara geometri mungkin kekal pada acuan kompaun melebihi 50,000 keping, manakala penyambung kompleks dengan dua belas ciri mungkin membenarkan perkakasan progresif pada volum yang lebih rendah hanya kerana operasi sekunder akan sangat mahal.

Apa yang kekal adalah prinsip: apabila volum tahunan meningkat, ekonomi mati progresif bertambah baik tanpa henti. Kos perkakas kekal tetap manakala penjimatan setiap-bahagian berganda dengan setiap pukulan. Untuk pengecapan volum tinggi yang ditujukan untuk program automotif, elektronik atau perkakas, satu-satunya persoalan sebenar bukanlah sama ada untuk menjadi progresif, tetapi berapa awal kitaran reka bentuk untuk melakukan. Komitmen itu, bagaimanapun, hanya membuahkan hasil jika bahan yang dipilih benar-benar boleh berjalan pada kelajuan dan bertolak ansur dengan permintaan die.

Panduan Pemilihan Bahan untuk Larian Progresif Volum Tinggi

Die progresif hanya boleh berprestasi sebaik bahan yang disuap melaluinya. Anda boleh mempunyai susun atur jalur yang paling cekap, penjujukan stesen yang paling tepat, dan kelajuan penekanan terpantas yang tersedia, tetapi jika bahan itu melawan proses, anda akan menghadapi haus alat pramatang, toleransi yang tidak konsisten dan pemberhentian pengeluaran yang menghakis setiap kelebihan kos alatan yang direka bentuk untuk dihantar.

Memilih bahan pengecap progresif yang betul bukan sekadar memilih logam yang memenuhi spesifikasi fungsi bahagian siap. Ia memerlukan pemadanan gelagat bahan untuk mekanik die, khususnya bagaimana aloi bertindak balas terhadap pemotongan, lenturan dan daya tarikan pada kelajuan dan volum yang diperlukan die progresif.

Bagaimana Sifat Bahan Membentuk Keputusan Reka Bentuk Die

Setiap harta material mempunyai talian terus kepada keputusan reka bentuk cetakan. Memahami hubungan ini menghalang kejutan semasa percubaan dan memastikan pengeluaran stabil sepanjang berjuta-juta kitaran.

• Kekuatan teganganmenentukan keperluan tonase akhbar. Bahan kekuatan yang lebih tinggi-memerlukan lebih banyak daya setiap stesen, yang mengehadkan bilangan operasi yang boleh anda bungkus ke dalam satu dadu sebelum melebihi kapasiti penekanan.
• Kemuluranmenentukan sejauh mana agresif anda boleh membentuk dalam satu stesen. Bahan kemuluran-rendah memerlukan lebih banyak peringkat pembentukan dengan kenaikan yang lebih kecil, meningkatkan bilangan stesen dan panjang cetakan.
• Kadar pengerasan kerja-mempengaruhi cara bahan berkelakuan merentas stesen pembentuk berjujukan. Aloi-pengerasan yang berfungsi dengan pantas menjadi lebih tegar selepas setiap operasi, memerlukan penjujukan yang teliti dan kemungkinan-perekaan mesra reka bentuk jeda.
• Arah bijirinmempengaruhi kualiti lentur dan springback. Selekoh yang dibuat berserenjang dengan arah bergolek biasanya kurang retak, tetapi kekangan susun atur jalur mungkin memaksa kompromi yang memerlukan jejari selekoh yang lebih luas atau stesen sekatan tambahan.
• Kekerasanmemandu kadar haus mati. Bahan yang lebih keras melelas hujung tebuk dan butang mati dengan lebih pantas, mengalihkan pemilihan bahan perkakas ke arah sisipan karbida atau keluli alat bersalut untuk mengekalkan selang penajaman.

Seperti yang dinyatakan oleh Majalah MetalForming, acuan itu sendiri secara berkesan menentukan sifat bahan yang diperlukan: "Jika anda mahu saya menghasilkan bahagian ini mengikut spesifikasi tersebut, menggunakan pelincir itu dan reka bentuk cetakan ini, maka saya akan memerlukan kepingan logam dengan sifat berikut." Pereka bentuk yang belajar berfikir dari segi sifat mekanikal dan bukannya nama dagangan mengelakkan percubaan yang mahal-dan-ralat yang melanda program yang tidak dinyatakan dengan baik.

Kelegaan pemotongan memberikan contoh konkrit. Kelegaan standard 10-peratus-setiap-sisi berfungsi dengan baik untuk pengecapan progresif keluli lembut, tetapi keluli tahan karat memerlukan kelegaan yang lebih besar untuk mengurus ketinggian burr. Keluli berkekuatan tinggi-termaju mungkin memerlukan kelegaan melebihi 20 peratus setiap sisi untuk memastikan pecahan slug bersih dan keupayaan regangan tepi yang boleh diterima. Perbezaan ini berlaku pada keseluruhan reka bentuk dadu: geometri tebuk, saiz butang mati, daya plat penjalur dan juga dimensi pelongsor sekerap.

Gred Keluli untuk Bahagian Struktur dan Automotif

Pengecapan progresif keluli karbon merangkumi rangkaian aplikasi yang paling luas, daripada kurungan automotif dan komponen casis kepada perumah perkakas dan perkakasan struktur am. Gred karbon-rendah (1006, 1008, 1010) menawarkan kebolehbentukan yang sangat baik, kos rendah dan tingkah laku yang boleh diramal dalam acuan progresif. Mereka menerima bengkokan ketat, syiling dengan baik dan menghasilkan-tepi yang dicukur bersih pada jarak kelegaan standard.

Keluli HSLA (kekuatan tinggi-rendah-aloi) menolak kekuatan-ke-nisbah berat yang lebih tinggi untuk berat-aplikasi struktur sensitif. Mereka setem dengan baik, tetapi kekuatan hasil yang lebih tinggi meningkatkan springback dan menuntut lebih banyak tan tekan setiap stesen. Pereka bentuk mati mengimbangi dengan menambah sudut lengkung atau stesen restrike, yang menambah kiraan stesen tetapi mengekalkan toleransi dalam spesifikasi.

Keluli tahan karat (siri 300 dan 400) memperkenalkan cabaran yang berbeza. Gred austenit siri 300 (304, 316) berfungsi-mengeras secara agresif semasa pembentukan. Setiap stesen progresif meninggalkan bahan lebih keras daripada yang dimasukkan, yang bermaksud stesen kemudian menghadapi bahan yang lebih sukar daripada yang pertama. Ciri ini memerlukan pengiraan daya yang teliti di setiap stesen dan selalunya memerlukan alat karbida atau bersalut untuk menguruskan haus yang dipercepatkan. Gred ferit dan martensit siri 400 adalah lebih mudah pada perkakas tetapi menawarkan rintangan kakisan yang kurang. Pengecapan progresif keluli pada volum tinggi memerlukan pemadanan gred tertentu dengan persekitaran penggunaan-penghujung bahagian dan kekangan operasi acuan.

Aloi Bukan -Ferus untuk Aplikasi Elektrik dan Ringan

Pengecapan progresif aluminium menyediakan aplikasi-berat dalam automotif, aeroangkasa dan elektronik pengguna. Aloi seperti 5052 dan 6061 mudah terbentuk, tetapi aluminium memerlukan perhatian khusus untuk kemasan permukaan dan pelinciran. Bahan lembut mudah tertusuk pada permukaan perkakas yang kasar, menyebabkan pikap pada tumbukan dan calar pada permukaan bahagian. Permukaan cetakan-pengilat tinggi dan pelincir berasaskan air-mengurangkan isu ini. Kekuatan tegangan rendah aluminium membolehkan kelajuan tekan lebih cepat, tetapi kecenderungannya ke arah springback bermakna urutan membentuk selalunya termasuk stesen restrike tambahan.

Cap progresif tembaga mendominasi dalam penyambung elektrik, terminal dan bar bas, di mana kekonduksian tidak-boleh dirunding. Tembaga tulen sangat mudah ditempa dan mudah dibentuk tetapi terdedah kepada burring pada tepi yang dicukur. Aloi kuprum, terutamanya gangsa fosfor (C510, C521), menawarkan kekuatan yang lebih tinggi dan sifat spring yang sesuai untuk bilah sentuh dan terminal soket. Aloi ini juga menentang kelonggaran tekanan, bermakna sesentuh yang terbentuk mengekalkan geometri dan dayanya dari semasa ke semasa.

Loyang (C260, C272) menggabungkan kebolehbentukan yang baik dengan rintangan kakisan semula jadi dan kemasan permukaan yang menarik. Ia mesin dan setem dengan bersih, menghasilkan kurang burr daripada tembaga tulen. Die stamping progresif yang menjalankan loyang mendapat manfaat daripada kehausan alat yang dikurangkan berbanding keluli, walaupun tekanan-rekahan kakisan menjadi kebimbangan jika bahagian terbentuk secara agresif dan terdedah kepada ammonia atau persekitaran kimia tertentu.

Ketebalan bahan ialah pembolehubah akhir yang mengikat semuanya bersama-sama. Bahan yang lebih nipis (di bawah 0.5 mm) terdedah kepada kekibaran jalur dan ketidakstabilan suapan pada kelajuan tinggi, memerlukan tekanan penggelek suapan yang lebih ketat dan panduan jalur yang lebih agresif. Bahan yang lebih tebal (melebihi 3.0 mm) menuntut tonase yang lebih tinggi, kelegaan cetakan yang lebih besar dan kelajuan tekan yang lebih perlahan untuk mengelakkan tumbukan yang berlebihan dan melebihi kapasiti tenaga tekan. Titik manis praktikal untuk kebanyakan-operasi progresif berkelajuan tinggi adalah antara 0.15 mm dan 3.0 mm, dengan majoriti-penyambung volum tinggi dan pengeluaran kurungan tertumpu dalam julat 0.3 mm hingga 2.0 mm.

Perbezaan dalam jadual ini bukan akademik. Dai yang direka bentuk untuk keluli karbon yang tiba-tiba perlu berjalan tahan karat akan menghadapi permintaan tonase yang lebih tinggi, haus tebukan yang dipercepatkan dan toleransi springback yang lebih ketat yang mungkin tidak dapat ditampung oleh jujukan stesen asal. Sebaliknya, menukar daripada tahan karat kepada aluminium pada cetakan yang sama memperkenalkan risiko pedih kerana kemasan permukaan perkakas asal tidak pernah disediakan. Bahan pengecap progresif mesti dikunci semasa reka bentuk cetakan, bukan dirundingkan selepas alat dibina.

Mendapatkan pemilihan bahan tepat pada peringkat reka bentuk menetapkan siling untuk semua perkara berikut: toleransi yang boleh dicapai, kelajuan tekan, hayat mati dan akhirnya setiap-kos bahagian. Walau bagaimanapun, perkara yang tidak ditanganinya ialah sama ada geometri bahagian itu sebenarnya boleh dihasilkan dalam kekangan mekanikal die progresif. Soalan itu tergolong dalam reka bentuk-untuk-peraturan pembuatan yang mengawal saiz ciri, had lentur dan kedalaman lukisan.

Garis Panduan Reka Bentuk Yang Menentukan Kebolehlaksanaan Die Progresif

Memilih bahan yang betul hanyalah separuh daripada persamaan. Bahagian itu sendiri perlu bekerjasama. Geometri yang kelihatan mudah dalam model CAD boleh berubah menjadi tidak praktikal, atau mustahil, untuk dihasilkan dalam acuan progresif jika ia melanggar peraturan saiz-ciri asas atau menuntut operasi pembentukan yang melebihi apa yang boleh dicapai oleh proses pemasukan-jalur secara fizikal.

Reka bentuk cetakan cetakan progresif mengikuti satu set perhubungan dimensi yang berakar umbi dalam mekanik bahan. Langgar salah satu perhubungan ini dan anda mendapat bebibir retak, lubang herot, pembawa koyak atau tumbukan yang memecahkan setiap beberapa ribu pukulan. Ikuti mereka, dan perkakas die progresif anda berjalan dengan mudah merentasi berjuta-juta kitaran.

Kekangan Geometrik Kritikal untuk Kebolehlaksanaan Die

Peraturan ini bukan cadangan. Mereka mewakili had fizikal apa yang boleh dicapai oleh operasi pemotongan dan pembentukan apabila bahan masih dilekatkan pada jalur pembawa yang bergerak pada kelajuan pengeluaran. Jurutera yang menilai bahagian untuk pengecapan logam berketepatan tinggi dalam acuan progresif harus menganggap ini sebagai ambang minimum:

• Diameter lubang minimum:Sama dengan atau lebih besar daripada ketebalan bahan (D Lebih besar daripada atau sama dengan 1T). Menebuk lubang yang lebih kecil daripada ketebalan stok memendekkan hayat tebukan secara mendadak dan menghasilkan burr yang berlebihan.
• Jarak lubang-ke-tepi:Sekurang-kurangnya 2 kali ketebalan bahan ( Lebih daripada atau sama dengan 2T) dari mana-mana pusat lubang ke tepi terdekat atau ciri bersebelahan. Jarak yang lebih rapat menyebabkan herotan tepi semasa menindik dan melemahkan pembawa jalur antara stesen.
• Jarak lubang-ke-:Minimum 2 kali ketebalan bahan antara tepi lubang bersebelahan. Jarak yang lebih ketat berisiko menarik slug dan patah web di bawah-beban suapan berkelajuan tinggi.
• Lebar web minimum antara ciri:Sekurang-kurangnya 1.5T untuk integriti struktur. Jaring yang lebih nipis melengkung semasa membentuk stesen dan mencipta ralat pendaftaran di hiliran.
• Jejari lentur minimum:Sama dengan atau lebih besar daripada ketebalan bahan (R Lebih besar daripada atau sama dengan 1T) untuk keluli karbon-rendah. Selekoh yang lebih tajam menumpukan tekanan, menyebabkan permukaan retak, dan mempercepatkan kehausan die pada hidung tebuk yang terbentuk.
• Ketinggian bengkok:Panjang bebibir minimum 2.5T ditambah jejari selekoh. Bebibir yang lebih pendek tidak boleh dicengkam dengan betul oleh penebuk membentuk, menghasilkan sudut yang tidak konsisten dan springback.
• Lebar bebibir minimum:3 hingga 5 kali ketebalan bahan (3T-5T) untuk memastikan pembentukan stabil tanpa koyak atau rollback bahan.
• Kedalaman timbul:Maksimum 3 kali ketebalan bahan untuk mengelakkan penipisan atau patah yang berlebihan pada perimeter ciri.
• Jejari penjuru pada profil kosong:Sekurang-kurangnya 0.5T sama sekali di luar dan di dalam sudut kosong. Sudut tajam mencipta penaik tegasan yang memulakan keretakan semasa pembentukan seterusnya.
• Arah butiran untuk selekoh:Orientkan garisan selekoh berserenjang dengan arah gulingan apabila boleh. Lenturan selari dengan butiran terdedah kepada keretakan permukaan, terutamanya dalam gred HSLA dan tahan karat.

Kekangan ini, yang didokumenkan merentasi piawaian DFM industri, secara langsung mempengaruhi sama ada sesuatu bahagian boleh berjalan pada kelajuan tanpa kualiti melarikan diri. Apabila ciri melanggar salah satu nisbah ini, pilihannya adalah untuk menyemak geometri bahagian, menambah stesen die untuk membentuk secara berperingkat, atau menerima operasi sekunder di luar dadu.

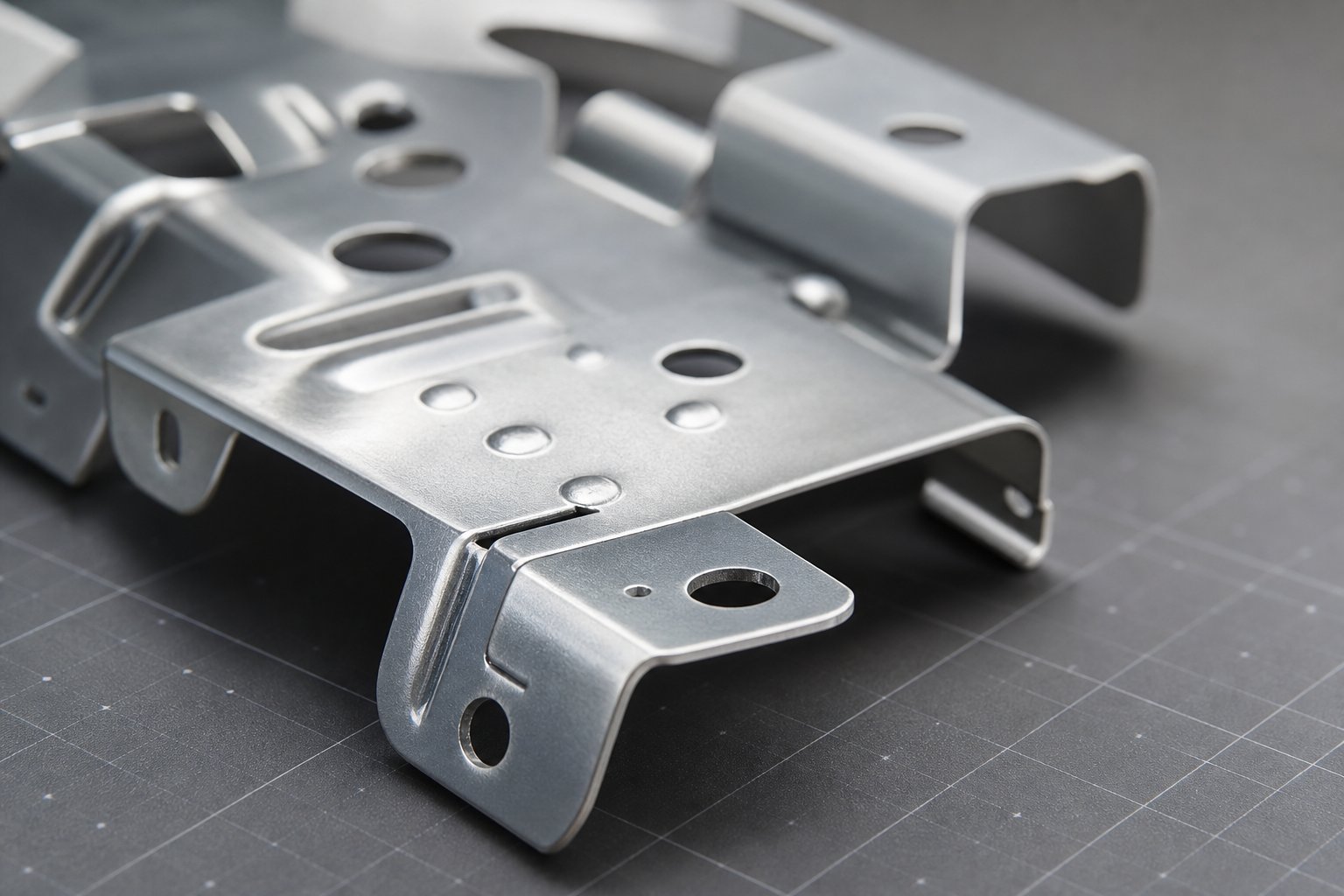

Ciri Boleh Dicapai Dalam-Die vs Operasi Sekunder

Die progresif-yang direka dengan baik boleh mencapai lebih daripada sekadar tebukan dan lenturan mudah. Ciri berikut secara rutin dihasilkan dalam-die semasa pengecapan cetakan ketepatan pada volum pengeluaran, tanpa memerlukan operasi hiliran berasingan:

• Tombak dan louvers:Potongan separa yang mencipta tab, slot pengudaraan atau ciri pelesapan haba. Ini terbentuk dalam satu stesen selagi lebar tombak melebihi 1T dan kedalaman kekal dalam 3T.
• Lubang tersemperit:Lubang bertindik dengan kolar yang terbentuk yang menyediakan sambungan benang tambahan atau permukaan galas. Boleh dicapai apabila ketinggian penyemperitan tidak melebihi 2-3T dan diameter lubang menyokong aliran bahan.
• Huruf dan logo syiling:Pemampatan setempat menghasilkan teks timbul atau tersembunyi. Memerlukan tonase yang tinggi bagi setiap unit kawasan tetapi tidak menambah masa kitaran apabila diletakkan di stesen syiling khusus.
• Selekoh kompleks (Z-selekoh, selekoh mengimbangi, lipatan labuh):Boleh dicapai merentasi dua atau tiga stesen pembentukan dengan urutan yang betul dan takuk pelepasan di persimpangan selekoh.
• Dalam-menetik mati:Lubang berulir dihasilkan dalam acuan menggunakan unit penoreh yang disegerakkan, menghapuskan proses sekunder biasa. Manor Tool ambil perhatian bahawa memasukkan-operasi die seperti mengetik boleh mengurangkan jumlah masa petunjuk sebanyak 30 peratus.

Sesetengah ciri, walau bagaimanapun, melampaui apa yang boleh diberikan oleh -jalur progresif yang diberi makan:

• Cabutan dalam melebihi 1.5-2x diameter kosong:Keperluan aliran bahan bercanggah dengan integriti jalur pembawa. Pemindahan dies mengendalikan cabutan dalam dengan lebih berkesan.
• Kerataan yang sangat ketat pada panel besar:Tegasan sisa daripada pembentukan progresif terkumpul merentasi jalur. Meratakan atau meratakan sekunder mungkin diperlukan.
• Selekoh berbilang-paksi yang mengurangkan laluan jalur:Ciri yang akan memerangkap bahagian dalam pendahuluan die atau jalur blok memerlukan-kamera tindakan sisi atau operasi berasingan.
• Syiling berat di atas kawasan permukaan yang besar:Permintaan tan mungkin melebihi apa yang boleh dihantar oleh mesin atau akhbar dalam satu tapak stesen.

Bengkokkan Jejari dan Lukis Had Kedalaman mengikut Bahan

Peraturan jejari lentur minimum R Lebih besar daripada atau sama dengan 1T digunakan secara meluas pada-keluli karbon rendah, tetapi aloi yang berbeza menuntut elaun yang berbeza. Keluli HSLA dengan kekuatan hasil yang lebih tinggi biasanya memerlukan jejari lentur minimum 1.5T hingga 2T untuk mengelakkan keretakan gentian-luar. Kerja keluli tahan karat (siri 300)-mengeras semasa pembentukan, jadi reka bentuk cetakan cetakan progresif untuk aloi ini selalunya termasuk stesen restrike tambahan untuk mencapai sasaran sudut akhir dan bukannya bergantung pada satu selekoh agresif.

Aloi aluminium memaafkan pada jejari lentur (selalunya boleh dicapai pada 1T untuk suhu yang lebih lembut) tetapi menghukum operasi seri dengan koyak jika kedalaman ditolak terlalu jauh. Tembaga dan fosfor gangsa mudah terbentuk dan menerima jejari yang ketat, tetapi kelembutannya menjadikannya terdedah kepada penandaan dari permukaan cetakan yang kasar, bermakna pengilat perkakas menjadi kekangan reka bentuk dan bukannya keutamaan kosmetik.

Kedalaman lukisan dalam acuan progresif dihadkan oleh jumlah bahan yang boleh mengalir ke dalam tanpa memesongkan jalur pembawa. Sebagai garis panduan praktikal, cetek menarik sehingga kira-kira 1 hingga 1.5 kali diameter tebuk berfungsi dengan pasti dalam-die untuk bahan mulur. Di luar ambang itu, herotan jalur dan ralat pic mula menjejaskan ketepatan stesen hiliran, dan bahagian itu menjadi calon yang lebih baik untuk dadu pemindahan di mana kosong dipisahkan sepenuhnya sebelum dilukis.

Akhirnya, kebolehlaksanaan perkakas die progresif datang kepada persoalan ekonomi dan fizik: bolehkah bahagian itu dibentuk mengikut spesifikasi dalam kekangan geometri proses jalur suapan-gegelung, atau adakah ciri tertentu memerlukan pendekatan yang berbeza secara asasnya? Jurutera yang menggunakan peraturan DFM ini pada awal kitaran reka bentuk mengelakkan semakan alat yang mahal, memastikan kiraan stesen adalah munasabah dan melindungi-kelebihan kos setiap bahagian yang mewajarkan perkakas progresif pada mulanya. Tuas seterusnya untuk mengawal kos setiap-bahagian itu bukan terletak pada geometri bahagian itu sendiri, tetapi pada seberapa cekap bahagian itu disusun dalam jalur yang menyuapnya.

Pengoptimuman Reka Letak Jalur dan Kos Bahan Setiap-Bahagian

Geometri bahagian menentukan sama ada acuan progresif boleh dilaksanakan. Susun atur jalur menentukan sama ada ia menguntungkan. Susunan bahagian dalam lebar gegelung, jarak antara ciri, dan reka bentuk pembawa secara kolektif menetapkan peratusan penggunaan bahan untuk setiap pengeluaran. Dalam pengecapan die progresif berkelajuan tinggi, di mana bahan biasanya menyumbang 40 hingga 60 peratus atau lebih daripada jumlah kos setiap-bahagian, malah beberapa mata peratusan penggunaan yang dipertingkatkan diterjemahkan terus kepada penjimatan yang ketara merentas berjuta-juta bahagian.

Dalam pengecapan progresif volum tinggi, bahan mentah lazimnya mewakili komponen kos setiap-bahagian tunggal terbesar, selalunya melebihi kos gabungan pelunasan alatan, buruh dan overhed pada skala.

Realiti ini menjadikan kejuruteraan susun atur jalur sebagai salah satu tuas kos paling berkesan yang tersedia untuk jurutera pengeluaran. Reka letak-yang dioptimumkan dengan baik memberi dividen pada setiap pukulan akhbar, menggabungkan penjimatan secara tidak kelihatan sepanjang hayat program.

Strategi Susun Atur Jalur Yang Mengurangkan Sisa Bahan

Reka bentuk susun atur jalur bermula dengan soalan asas: bagaimana anda menyusun kekosongan pada jalur berterusan untuk meninggalkan paling sedikit sekerap? Jawapannya bergantung pada bentuk bahagian, ketebalan bahan, dan berapa banyak kerumitan die yang anda sanggup terima.

Pendekatan yang paling mudah ialah reka letak satu-baris, satu-laluan. Bahagian terletak dalam garis lurus di sepanjang jalur, dipisahkan oleh jambatan (jaringan bahan yang sempit di antara kosong bersebelahan). Amalan terbaik industri menyasarkan ketebalan jambatan minimum 1.25T hingga 1.5T (di mana T sama dengan ketebalan bahan). Untuk bahagian tebal 1.5 mm, ini bermakna jambatan kira-kira 1.9 mm hingga 2.25 mm. Jambatan ini mestilah cukup tebal untuk mengelakkan sekerap daripada berpusing dan menyekat acuan, namun cukup nipis untuk meminimumkan bahan terbuang.

Jalur pembawa itu sendiri memerlukan kejuruteraan yang teliti. Dua jenis pembawa utama memenuhi keperluan bahagian yang berbeza:

• Pembawa pepejalmengekalkan sambungan yang rata dan tegar antara bahagian dan tepi jalur. Paling sesuai untuk bahagian dengan pemotongan asas dan operasi lenturan mudah di mana jalur kekal satah sepanjang acuan.
• Regangkan pembawa webmenggabungkan potongan strategik atau gelung yang membolehkan pembawa melentur dan berubah bentuk. Penting untuk bahagian yang mengalami lukisan dalam atau pembentukan kompleks, di mana bahan mesti mengalir dari pembawa ke dalam bentuk bahagian tanpa memesongkan padang jalur.

Reka bentuk pembawa secara langsung mempengaruhi penggunaan bahan dan kestabilan jalur pada kelajuan. Pembawa yang lebih luas menyediakan suapan yang lebih mantap melalui mesin pengecap progresif tetapi menggunakan bahan yang sebaliknya boleh menghasilkan bahagian. Pembawa yang lebih sempit menjimatkan bahan tetapi berisiko melengkung atau koyak di bawah daya suapan pada kadar pengecapan berkelajuan tinggi. Mencari keseimbangan yang betul memerlukan mempertimbangkan kelajuan penekan, ketebalan jalur, bilangan stesen (dan oleh itu jumlah panjang jalur di dalam acuan), dan daya pembentuk yang bertindak ke atas pembawa pada setiap operasi.

Peletakan lubang juruterbang dalam pembawa adalah sama kritikal. Juruterbang yang ditebuk di stesen pertama mendaftar jalur di setiap stesen berikutnya, membetulkan ketidaktepatan suapan kecil. Pembawa mesti menyediakan bahan yang stabil dan konsisten dari segi dimensi di sekitar lokasi perintis ini, kerana sebarang ubah bentuk pada lubang perintis melata kepada ralat pendaftaran melalui operasi yang tinggal.

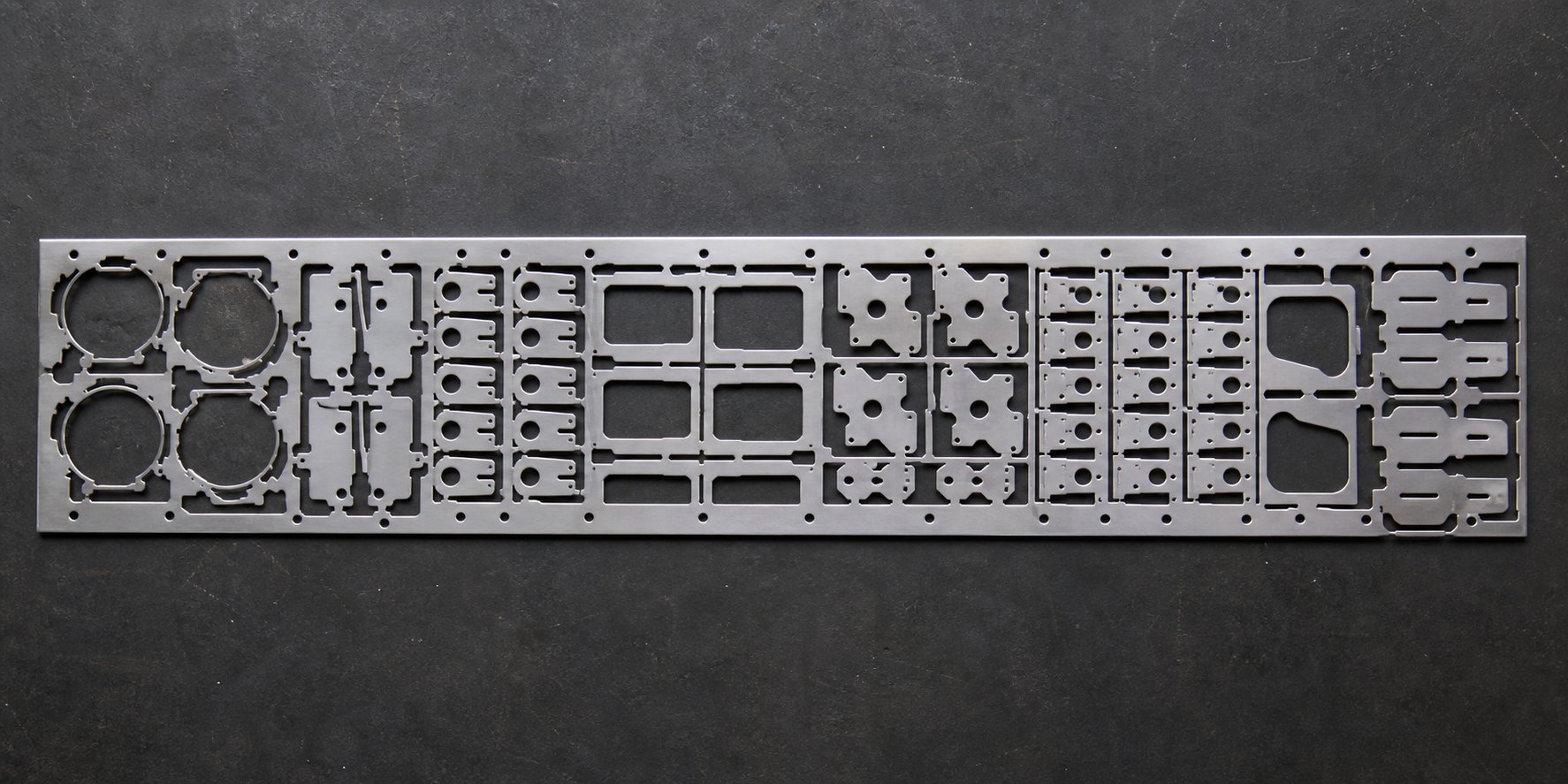

Cara Susun Letak Bersarang dan Berbilang-Baris Meningkatkan Penggunaan

Bahagian simetri, segi empat tepat memaafkan. Mereka membungkus dengan kemas pada jalur dengan sisa yang minimum. Bahagian yang tidak simetri atau berbentuk tidak sekata, bagaimanapun, meninggalkan kawasan besar bahan yang tidak digunakan di antara kosong apabila disusun dalam susun atur baris-tunggal konvensional. Di sinilah strategi bersarang menutup jurang.

Sarang bersudut menyengetkan bahagian pada sudut dalam jalur, membenarkan kosong bersebelahan saling berkunci seperti kepingan teka-teki. Teknik ini boleh meningkatkan penjimatan bahan secara mendadak untuk-geometri berbentuk L, trapezoid atau lain-segi empat tepat. Keputusannya-adalah pemotongan bersudut menghasilkan daya ricih yang tidak seimbang, yang merumitkan reka bentuk cetakan dan mungkin memerlukan stesen panduan tambahan atau tekanan plat penjalur yang lebih berat untuk mengekalkan kestabilan jalur.

Untuk bahagian kecil, reka letak berbilang-baris menawarkan laluan lain ke penggunaan yang lebih tinggi. Daripada mengecap satu bahagian bagi setiap pic merentasi gegelung sempit, cetakan akan mengecap dua, tiga atau lebih bahagian bersebelahan merentasi gegelung yang lebih lebar. Konfigurasi berbilang-baris merebak tonase tekan dengan lebih sekata merentasi muka cetakan, meningkatkan penggunaan bahan dengan berkongsi web pembawa antara baris dan mendarabkan output setiap lejang. Reka letak dua-baris menggandakan daya pemprosesan tanpa menggandakan kerumitan cetakan.

mengikutdata pengurangan kos kejuruteraan-, perisian sarang dipacu CAD-termaju boleh menolak kadar penggunaan bahan daripada purata industri kira-kira 70 peratus sehingga 95 peratus melalui konfigurasi sarang algoritma dan pengosongan berperingkat. Malah peningkatan yang sederhana, daripada 72 peratus kepada 80 peratus penggunaan, menghasilkan penjimatan terkumpul yang besar apabila didarab merentas volum tahunan dalam ratusan ribu atau berjuta-juta bahagian.

Pertukaran-selalunya adalah kerumitan. Reka letak bersarang atau berbilang-mungkin memerlukan stesen tambahan untuk mengendalikan pemotongan mengimbangi, jujukan pembentukan tidak simetri atau operasi pemotongan bebas untuk setiap baris. Lebih banyak stesen bermakna die yang lebih panjang, jalur yang lebih panjang di dalam akhbar, dan kelajuan maksimum yang berpotensi lebih perlahan. Latihan pengoptimuman kos-mengimbangkan penjimatan bahan dengan kos perkakas tambahan dan sebarang pengurangan daya pengeluaran.

Pemilihan lebar gegelung mengikat terus ke persamaan ini. Gegelung yang lebih luas mendayakan susun atur berbilang-baris dan pilihan sarang yang lebih baik, tetapi jalur yang lebih luas memerlukan tonase tekan yang lebih tinggi untuk memotong lebih banyak bahan secara serentak. Kestabilan jalur pada kelajuan juga merosot apabila lebar bertambah, terutamanya dengan-bahan tolok nipis yang terdedah kepada berkibar atau gelombang tepi. Lebar katil tekan pengecap progresif dan tonase yang tersedia menetapkan siling praktikal untuk lebar gegelung, dan jurutera mesti mengesahkan bahawa sistem suapan boleh mengekalkan ketepatan pic yang konsisten merentas dimensi jalur penuh pada kadar SPM sasaran.

Akhirnya, pengoptimuman susun atur jalur ialah pengganda yang beroperasi secara senyap di latar belakang setiap program pengecapan logam berkelajuan tinggi. Ia tidak mengubah bahagian. Ia tidak mengubah kelajuan akhbar. Ia mengubah jumlah bahan yang anda beli sebenarnya menjadi produk yang boleh dijual berbanding sekerap yang ditakdirkan untuk pengitar semula pada sen dolar. Pada skala, perbezaan itu mentakrifkan keuntungan program. Dan setelah susun atur jalur mengunci kos bahan, pembolehubah seterusnya yang menentukan -jangka panjang setiap-ekonomi ialah berapa lama acuan itu sendiri bertahan sebelum kos penyelenggaraan atau penggantian mula menghakis keuntungan tersebut.

Die Jangka Hayat dan Perancangan Penyelenggaraan pada Skala

Susun atur jalur menetapkan lantai kos bahan. Die panjang umur menetapkan siling kos penyelenggaraan. Alat dan die progresif yang menyampaikan sejuta bahagian sebelum penajaman pertama berharga jauh lebih murah bagi setiap bahagian daripada satu yang memerlukan kerja semula setiap 200,000 pukulan. Pada volum pengeluaran yang tinggi, bahan perkakas yang anda pilih, salutan yang anda tentukan dan disiplin penyelenggaraan yang anda laksanakan secara langsung menentukan sama ada ekonomi setiap-bahagian anda kekal stabil atau terhakis secara senyap apabila haus terkumpul terkumpul merentas berjuta-juta kitaran akhbar.

Cabarannya ialah hidup mati bukan satu angka. Ia bergantung pada apa yang die potong dan dibentuk, berapa cepat ia berjalan, dari apa alat itu dibuat, dan seberapa proaktif anda mengekalkannya. Memperbetulkan pembolehubah ini mengubah alat pengecap progresif daripada aset susut nilai kepada-enjin pengeluaran jangka panjang.

Pilihan Bahan Die dan Kosnya-Perdagangan Hidup-off

Memilih keluli alat yang betul untuk acuan progresif pada asasnya adalah tindakan mengimbangi antara kekerasan, keliatan dan kos. Sebagaipakar setem Thomas Vacca menerangkan, kekerasan dan keliatan adalah dua sifat yang paling kritikal untuk memotong dan membentuk alatan, dan ia sering bekerja melawan satu sama lain. Bahan yang lebih keras tahan haus lebih lama tetapi lebih rapuh dan terdedah kepada kerepek di bawah beban hentakan. Bahan yang lebih keras menyerap tenaga hentaman tanpa patah tetapi lebih cepat haus dalam keadaan kasar.

Berikut ialah cara pilihan bahan acuan utama disusun untuk-aplikasi progresif volum tinggi:

• Keluli alat D2:Kuda kerja pembinaan die progresif. D2 menawarkan rintangan haus yang tinggi (kira-kira 58-62 HRC selepas rawatan haba) dan kestabilan dimensi yang baik. Ia mengendalikan kebanyakan aplikasi pengecapan keluli karbon dan loyang dengan pasti dan memberikan keseimbangan kos untuk mati yang kukuh. Had utamanya ialah keliatan yang lebih rendah berbanding gred tahan kejutan, menjadikannya terdedah kepada serpihan apabila mengecap bahan yang lebih tebal atau lebih keras pada kelajuan tinggi.
• M2 keluli berkelajuan tinggi-(HSS):Pengekalan kekerasan panas yang lebih baik daripada D2, menjadikannya sesuai untuk aplikasi di mana pemanasan geseran pada hujung tebuk menjadi kebimbangan semasa berbasikal pantas. M2 mengekalkan kelebihannya pada suhu tinggi tetapi kos lebih daripada D2 dan lebih sukar untuk dikisar semasa mengasah semula.
• Karbida (tungsten karbida):Pilihan premium untuk pengecapan karbida progresif dies menjalankan-bahan tolok ringan pada kelajuan yang sangat tinggi. Karbida memberikan kekerasan tertinggi (biasanya 88-92 HRA) dan boleh memanjangkan hayat cetakan sebanyak 5 hingga 10 kali ganda berbanding keluli alat konvensional. Vacca menyatakan bahawa untuk bahan nipis di bawah 0.01 inci, karbida ialah alat pemotong yang optimum melainkan jika geometrinya terlalu halus untuk menyokong kerapuhan bahan. Karbida tidak haus seperti keluli. Sebaliknya, tepi rosak melalui cip mikro dan perpecahan, jadi menghapuskan getaran adalah penting untuk memaksimumkan jangka hayatnya.
• Gred CPM (metalurgi serbuk):Keluli CPM boleh pijar seperti CPM 10V, CPM 3V dan CPM M4 merapatkan jurang antara keluli alat konvensional dan karbida. Gred ini mencapai struktur mikro yang diperhalusi melalui proses metalurgi serbuk, memberikan keliatan yang lebih tinggi pada tahap kekerasan yang setara. CPM 3V, sebagai contoh, memberikan rintangan pecah maksimum untuk aplikasi beban asimetri di mana keluli konvensional gagal berulang kali.
• Keluli alat bersalut (TiN, TiCN, TiAlN, AlCrN):Salutan permukaan menambah lapisan geseran-yang keras dan rendah pada substrat keluli alat konvensional. Salutan titanium nitrida (TiN) mengurangkan geseran dan meningkatkan rintangan haus sebanyak 2 hingga 4 kali ganda berbanding D2 yang tidak bersalut. Titanium carbonitride (TiCN) menawarkan kekerasan yang lebih tinggi untuk bahan yang melelas seperti keluli tahan karat. Salutan ini membolehkan jurutera mencapai prestasi permukaan-paras karbida pada sebahagian kecil daripada kos, walaupun salutan itu akhirnya haus dan mesti digunakan semula selepas diasah semula.

Keputusan antara pilihan ini bukan teknikal semata-mata. Ia adalah ekonomi. Satu set penebuk karbida mungkin berharga tiga hingga lima kali ganda kos komponen D2, tetapi jika ia berjalan lima hingga sepuluh kali lebih lama antara acara mengasah, jumlah kos setiap bahagian berkurangan. Matematik hanya berfungsi pada volum yang mencukupi, itulah sebabnya mati setem karbida progresif adalah yang paling biasa dalam program yang menghasilkan berjuta-juta bahagian setiap tahun.

Satu cerapan kritikal daripada-aplikasi die berkelajuan tinggi: pemilihan bahan hanya mengambil kira sebahagian daripada persamaan prestasi. Vacca menganggarkan bahawa 20 peratus masalah perkakas adalah berkaitan-bahan manakala 80 peratus kembali kepada kualiti reka bentuk dan binaan. Menghapuskan getaran melalui reka bentuk alat yang teguh, penglibatan pukulan yang mengejutkan untuk meminimumkan snap-melalui kejutan, dan meminimumkan panjang pukulan tekan selalunya memberikan peningkatan hayat yang lebih besar daripada menaik taraf bahan pukulan sahaja. Dalam satu kes yang didokumenkan, menghapuskan getaran meningkatkan hayat perkakas lima kali ganda tanpa menukar bahan penebuk sama sekali.

Mod Kegagalan Biasa dalam Larian Kelantangan Tinggi

Setiap die progresif akhirnya memakai. Persoalannya ialah di mana, berapa cepat, dan sama ada anda menangkapnya sebelum ia menghasilkan bahagian yang rosak. Pengeluaran volum tinggi-menguatkan mekanisme haus yang kekal tidak kelihatan semasa persampelan pendek dijalankan. Dau yang berprestasi sempurna melalui percubaan 10,000 keping boleh menghasilkan corak degradasi yang serius apabila ia mencapai beberapa ratus ribu kitaran.

Mod kegagalan yang paling biasa khusus untuk larian volum tinggi-tinggi termasuk:

• Punch tip haus dan kerepek:Tepi pemotong secara beransur-ansur kusam dengan setiap pukulan. Dalam keluli alat konvensional, ini kelihatan sebagai pembulatan tepi progresif yang meningkatkan ketinggian burr pada ciri yang dicop. Dalam karbida, tepi cenderung rosak dan hancur dan bukannya haus dengan lancar, bermakna kegagalan boleh meningkat dengan cepat apabila mikrocip bermula.
• Hakisan butang mati:Komponen pemotongan wanita terhakis di zon jalur ricih di mana patah merambat melalui bahan. Kelegaan yang tidak sekata daripada kehausan butang mati menghasilkan ketinggian burr yang tidak konsisten di seluruh profil bahagian, petanda bahawa penajaman atau penggantian sudah lewat.
• Tarik slug:Sekerap yang ditebuk melekat pada muka tebuk dan -semula memasuki jalur pada pukulan atas. Ini mewujudkan kemek permukaan, pancang duri dan kemungkinan kerosakan alat. Penarikan slug menjadi lebih biasa apabila kelegaan meningkat melalui kehausan, kesan vakum terkumpul pada kelajuan berbasikal yang tinggi, atau kualiti pelinciran merosot.
• Pemakaian plat penjalur:Plat penjalur memegang jalur rata pada permukaan cetakan dan menanggalkan bahan daripada pukulan semasa pukulan balik. Berbasikal berkelajuan tinggi{1}}berterusan memakai muka penari telanjang, terutamanya di sekitar bukaan tebuk. Sebaik sahaja penglibatan penari telanjang menjadi tidak sekata, pengibaran jalur meningkat dan ketepatan penglibatan juruterbang semakin merosot.
• Kemerosotan pin juruterbang:Juruterbang mendaftar jalur di setiap stesen. Apabila juruterbang memakai, ketepatan kedudukan jalur perlahan-lahan merosot, biasanya muncul pertama kali sebagai ketidakkonsistenan burr, salah jajaran ciri atau sedikit variasi janjang. Dalam pengecapan keluli tahan karat, kerja-bahan yang dikeraskan meningkatkan geseran antara juruterbang dan jalur, mempercepatkan pedih. Mati terminal penyambung berjalan melebihi 300 SPM selalunya memerlukan selang pemeriksaan perintis pencegahan yang agresif.
• Pemakaian komponen panduan:Pin panduan dan sesendal mengembangkan permainan sepanjang berjuta-juta kitaran. Ini memperkenalkan pergerakan sisi antara bahagian die atas dan bawah, menyebabkan pengagihan kelegaan tidak sekata dan hanyut burr progresif yang bertambah buruk dari semasa ke semasa.
• Keletihan musim bunga:Spring penjalur, spring pengangkat dan spring pad tekanan kehilangan daya selepas berjuta-juta kitaran mampatan. Spring yang lemah mengurangkan daya pelucutan, membenarkan variasi angkat jalur, dan akhirnya gagal secara tiba-tiba, yang berpotensi menyebabkan kerosakan die bencana.

Corak berbahaya merentasi semua mod kegagalan ini: kemerosotan secara beransur-ansur, bukan secara tiba-tiba. Sebuah dadu yang berjalan pada 400 SPM mungkin menghasilkan bahagian yang boleh diterima secara visual untuk beberapa syif manakala ketinggian burr perlahan-lahan menjalar ke atas, hanyut dimensi terkumpul, atau pemanjangan lubang perintis mengkompaun ralat pendaftaran merentas berbilang stesen. Apabila pengendali menyedari isu kualiti, ratusan atau beribu-ribu bahagian daripada-daripada-spesifikasi sedikit mungkin telah melaluinya.

Jadual Penyelenggaraan Pencegahan dan Pemantauan

Penyelenggaraan reaktif, menunggu sehingga bahagian gagal diperiksa sebelum menservis cetakan, ialah strategi penyelenggaraan paling mahal dalam pengecapan progresif volum tinggi. Setiap pemberhentian yang tidak dirancang bermakna kehilangan masa pengeluaran, potensi sisa daripada bahagian yang dihasilkan semasa tetingkap degradasi, dan pembaikan acuan kecemasan pada kadar buruh premium. Strategi penyelenggaraan pencegahan dan ramalan menghapuskan kos ini dengan menservis acuan sebelum kegagalan mencapai bahagian.

Program penyelenggaraan berstruktur untuk alat pengecap progresif yang beroperasi pada volum tinggi biasanya termasuk:

• Menajamkan selang berdasarkan kiraan pukulan:Daripada menunggu ketinggian burr melebihi spesifikasi, jadualkan pengasah semula pada selang masa yang telah ditetapkan yang diperoleh daripada data pengesahan awal. Set penebuk D2 yang rendah-keluli karbon mungkin menajam setiap 200,000 hingga 300,000 pukulan. Jejaki kiraan hit sebenar menggunakan kaunter akhbar dan cetuskan penyelenggaraan secara automatik.
• Pencetus penggantian komponen:Mata air, juruterbang, sesendal pemandu, dan sisipan penari telanjang mempunyai hayat keletihan yang terhad. Wujudkan selang penggantian berdasarkan data pengilang dan kadar haus yang diperhatikan semasa beberapa kitaran penyelenggaraan pertama. Gantikan komponen sebagai satu set dan bukannya secara individu untuk mengelak daripada memperkenalkan keadaan haus yang tidak sepadan.
• Protokol pembersihan selepas-jalankan:Keluarkan semua slug, serpihan, timbunan pelincir dan serpihan daripada acuan selepas setiap pengeluaran dijalankan. Bahan yang terperangkap menyebabkan penghancuran, kerosakan permukaan dan sekatan pemindahan sekerap yang menyebabkan masalah yang lebih besar semasa larian seterusnya.
• Pengesahan sistem pelinciran:Sahkan bahawa sistem penghantaran pelincir berfungsi pada kadar aliran dan corak liputan tertentu. Kebuluran minyak pelincir mempercepatkan haus tebuk, meningkatkan risiko pedih pada bahagian aluminium dan tahan karat, dan meningkatkan daya pembentukan yang menekankan komponen die melebihi tujuan reka bentuk.
• Pengesahan dimensi pada selang perkhidmatan:Ukur dimensi penebuk kritikal dan butang mati semasa setiap acara mengasah. Jejaki arah aliran dimensi dari semasa ke semasa untuk meramalkan bila komponen akan keluar dari toleransi dan memerlukan penggantian daripada mengasah semula.

Di luar penyelenggaraan berjadual,-sistem pemantauan dalam proses memanjangkan hayat alat dengan mengesan anomali dalam masa nyata. Operasi die progresif moden semakin menyepadukan penderia yang menjejaki:

• Sisihan daya tebuk:Sel beban atau tolok terikan mengesan perubahan dalam daya pemotongan yang menunjukkan kehausan tepi, variasi kekerasan bahan atau peristiwa menarik slug sebelum ia menghasilkan kecacatan yang boleh dilihat.
• Keluarkan pengesanan salah suapan:Penderia mengesahkan bahawa jalur telah memajukan jarak pic yang betul sebelum akhbar ditutup. Suapan pendek atau suapan berlebihan mencetuskan hentian akhbar serta-merta, menghalang dadu daripada terkena bahan yang salah didaftarkan dan merosakkan tumbukan atau juruterbang.
• Bahagian-keluar dan slug{1}}pengesahan:Penderia jarak mengesahkan bahawa bahagian siap dan slug yang ditebuk telah keluar dari acuan sebelum pukulan seterusnya. Slug yang hilang mencadangkan penarikan slug sedang berlaku; bahagian yang hilang menunjukkan kegagalan pemotongan.
• Tutup-pemantauan ketinggian dan tan:Pengukuran berterusan tan tekan setiap lejang mengenal pasti perubahan beransur-ansur yang menunjukkan kehausan komponen cetakan, pengembangan terma yang menjejaskan kesesuaian, atau variasi bahan antara gegelung.

Sistem pemantauan ini mengubah penyelenggaraan daripada-berasaskan kalendar kepada-berasaskan keadaan. Daripada menarik dadu untuk pemeriksaan setiap bilangan jam tetap tanpa mengira keadaan, jurutera boleh menjalankan sehingga data penderia menunjukkan kemerosotan sebenar, memaksimumkan masa aktif yang produktif sambil masih menghalang kualiti melarikan diri.

Jumlah kos persamaan pemilikan untuk perkakas acuan progresif akhirnya turun kepada nisbah: pelaburan perkakas ditambah kos penyelenggaraan seumur hidup, dibahagikan dengan jumlah bahagian yang dihasilkan sebelum acuan mencapai akhir hayat. Perkakas yang lebih murah yang memerlukan pengasah yang kerap dan penggantian komponen boleh dengan mudah melebihi kos seumur hidup cetakan karbida progresif premium yang menjalankan berjuta-juta hits antara acara servis. Pilihan yang tepat bergantung pada jumlah pengeluaran anda, sasaran jangka hayat dan bahan yang dicop. Pada volum yang die progresif masuk akal ekonomi, melabur dalam bahan perkakas premium dan penyelenggaraan berdisiplin hampir selalu memberikan kos setiap-bahagian yang lebih rendah daripada memotong sudut pada pembinaan alat awal.

Perancangan hayat dan penyelenggaraan melindungi struktur kos anda dari semasa ke semasa. Tetapi mereka tidak menjawab soalan yang lebih asas yang dihadapi oleh jurutera pengeluaran pada awal proses perancangan: adakah acuan progresif walaupun kaedah pembentukan yang betul untuk bahagian khusus anda, atau adakah pemindahan mati, kompaun mati atau proses alternatif memberikan hasil yang lebih baik?

Die Progresif vs Kaedah Setem Alternatif Berbanding

Die & stamping progresif bukan satu-satunya-permainan pembentukan logam volum tinggi di bandar. Pemindahan acuan, acuan kompaun, empat-mesin slaid dan pengosongan halus semuanya menyediakan persekitaran pengeluaran di mana volum, ketepatan dan kos penting. Soalan kejuruteraan tidak pernah "proses mana yang terbaik?" dalam abstrak. Ia sentiasa "proses manakah yang sesuai dengan bahagian khusus ini pada volum khusus ini dengan toleransi khusus ini?"

Lima kriteria keputusan memisahkan satu kaedah daripada kaedah yang lain: bahagian kerumitan geometri, had terima yang diperlukan, volum pengeluaran tahunan, julat ketebalan bahan dan berapa banyak operasi sekunder yang boleh anda hapuskan di dalam alat. Tersalah padanan bermakna sama ada membayar lebih untuk keupayaan yang anda tidak perlukan atau memaksa proses melebihi had mekanikalnya.

Progressive Die vs Transfer Die dan Compound Die

Die progresif memastikan bahagian itu disambungkan ke jalur pembawa dari tusukan pertama ke potongan akhir. Die pindahan mengasingkan kosong lebih awal dan memindahkannya secara mekanikal antara stesen. Perbezaan tunggal itu membuka kemungkinan reka bentuk yang menghalang-proses yang disuap tidak dapat dipadankan, khususnya cabutan yang lebih mendalam, saiz panel yang lebih besar dan-geometri tiga dimensi yang akan terperangkap dalam alat progresif.

Bilakah pemindahan menang? Fikirkan panel badan automotif yang besar,-perumah yang ditarik dalam atau aplikasi pengecapan berat dengan ketebalan bahan melebihi 3 hingga 4 mm dan kedalaman pembentukan melebihi apa yang boleh disokong oleh jalur pembawa. Die pemindahan juga mengendalikan bahagian yang memerlukan operasi dari pelbagai sudut, kerana kosong yang dibebaskan boleh diputar atau diposisikan semula antara stesen tanpa kekangan geometri yang dikenakan oleh suapan jalur berterusan.

Mati progresif menang pada kelajuan dan kos setiap-sebahagian mengikut skala. Oleh kerana jalur suapan berterusan dan tiada mekanisme pemindahan mekanikal diperlukan antara stesen, masa kitaran lebih cepat, terutamanya untuk bahagian kecil hingga sederhana dengan geometri berbilang-ciri kompleks. Mesin pengecap die yang menjalankan alat progresif pada 300 hingga 600+ SPM akan mengeluarkan mesin pemindahan yang menjalankan bahagian yang setanding pada 30 hingga 80 SPM mengikut susunan magnitud. Untuk bahagian kompleks yang memerlukan berpuluh-puluh ribu hingga berjuta-juta kepingan yang sama, sebatian pembezaan itu mempercepatkan kepada penjimatan kos yang besar.

Dies kompaun menduduki niche yang berbeza sepenuhnya. Mereka melakukan beberapa operasi pemotongan dalam satu pukulan, menghasilkan kosong rata dengan toleransi yang ketat pada kedua-dua profil dalam dan luar. Kekuatan mereka adalah ketepatan dimensi pada bahagian rata; had mereka ialah ketidakupayaan untuk membentuk, membengkok, atau melukis. Jika bahagian anda ialah mesin basuh rata, laminasi atau shim yang hanya memerlukan ciri pemotongan, cetakan kompaun memberikan ketepatan yang sangat baik pada volum sederhana tanpa pelaburan perkakasan perkakasan progresif. Sebaik sahaja bahagian itu memerlukan sebarang pembentukan, sebatian mati diketepikan.

Bagi pasukan yang menilai sama ada perkakas progresif sesuai dengan keperluan volum dan kerumitan mereka, pembekal sukaYICHENmenawarkan acuan pengecap progresif yang direka bentuk untuk kebolehulangan yang ketat dan pengeluaran besar-besaran berskala, menyokong pembentukan berbilang-stesen untuk bahagian-volume yang kompleks dan tinggi di mana cetakan progresif memberikan kelebihan ekonomi terkuat mereka.

Apabila Empat-Slaid atau Fine Blanking Adalah Lebih Sesuai

Empat-mesin slaid (atau berbilang slaid) menghampiri terbentuk dari arah yang berbeza sama sekali. Daripada daya tekan menegak bertindak melalui set dadu, empat-mesin slaid menggunakan slaid alat mendatar yang menumpu dari pelbagai sudut untuk membengkok, membentuk dan memotong wayar atau jalur kepada bentuk yang rumit. Ini menjadikan ia sesuai untuk klip kecil, spring, kurungan dan penyambung dengan tiga-selekoh kompleks yang memerlukan-tindakan sampingan dipacu cam mahal dalam acuan progresif.

Pertukaran-? Empat-mesin slaid biasanya terhad dalam saiz bahagian dan ketebalan bahan, menjadikannya kurang berkesan untuk-logam tolok berat atau komponen yang lebih besar. Mereka cemerlang dengan bahan nipis, fleksibel dan sampul bahagian yang lebih kecil di mana pembentukan berbilang-arah dalam kitaran mesin tunggal menghapuskan operasi lenturan sekunder.

Pengosongan halus mengisi ceruk ketepatan yang tidak dapat dipadankan secara langsung oleh die progresif mahupun die pemindahan. Proses ini menggunakan penebuk balas dan plat panduan untuk menghasilkan bahagian dengan kelegaan kurang daripada satu peratus ketebalan bahan bagi setiap sisi, menghasilkan tepi kualiti ricih-yang licin tanpa zon patah seperti pengecapan konvensional. Bahagian keluar dari akhbar dengan kualiti tepi yang setanding dengan pemesinan, menghapuskan deburring dan pengisaran sekunder.

Pengosongan halus mengendalikan ketebalan bahan daripada kira-kira 0.005 inci hingga 0.5 inci atau lebih tebal, memberikannya julat tolok yang lebih luas daripada banyak aplikasi die progresif. Walau bagaimanapun, pengosongan halus membawa kos setiap-bahagian yang lebih tinggi disebabkan oleh peralatan-tan tinggi yang khusus dan kehausan perkakas yang dipercepatkan daripada kuasa akhbar melampau yang terlibat. Perkakas mungkin haus atau memerlukan pembaikan lebih cepat daripada pengecapan progresif, meningkatkan kos penyelenggaraan dalam-larian volum tinggi.

Keputusan antara die progresif dan pengosongan halus selalunya bergantung kepada keperluan kualiti tepi. Jika aplikasi memerlukan tepi kualiti ricih penuh-dan kerataan melampau (gear automotif, mekanisme tali pinggang keledar, bahagian sistem brek), pengosongan halus membenarkan premium kosnya. Jika kualiti tepi pengecapan progresif standard memenuhi keperluan fungsian, atau jika pelarasan kecil untuk sudut lentur dan jujukan membentuk boleh mencapai prestasi yang setara, acuan progresif menghantar bahagian dengan lebih pantas dan lebih murah pada volum yang setara.

Toleransi Boleh Dicapai Merentasi Kaedah

Keupayaan toleransi sering menjadi faktor penentu apabila jurutera membandingkan acuan dan kaedah pengecapan. Pengecapan die progresif pada volum yang tinggi biasanya mencapai toleransi kosong dan menusuk+/-0.05 mm hingga +/-0.1 mmpada ciri potongan, dengan ketepatan lenturan +/-1 hingga 2 darjah. Jarak lubang-ke-lubang dan tepi-ke lubang bertahan hingga +/-0.1 mm hingga +/-0.2 mm bergantung pada ketebalan bahan dan keadaan cetakan.

Pengosongan halus mengetatkan julat ini dengan ketara, dengan kawalan dimensi menghampiri +/-0.01 mm pada ciri tercipta atau{4}}kejituan. Pemindahan dadu mencapai toleransi yang sama kepada progresif die pada ciri potong tetapi boleh memegang lebih ketat toleransi bentuk pada-bahagian yang dilukis dalam kerana kosong tidak disokong oleh ketegangan jalur pembawa semasa pembentukan. Empat-mesin slaid memberikan kebolehulangan yang baik pada dimensi lentur tetapi kurang tepat pada profil kosong disebabkan oleh mekanik membentuk pelbagai arah.

Jadual ini menyediakan panduan arah, bukan sempadan mutlak. Bahagian-geometri khusus, pemilihan bahan dan keadaan cetakan semua toleransi yang boleh dicapai dalam julat ini. Pembekal cetakan dan pengecap progresif yang berpengalaman selalunya boleh menolak lebih ketat daripada julat umum yang diterbitkan melalui kejuruteraan cetakan yang teliti, penjujukan stesen yang dioptimumkan dan protokol penyelenggaraan yang berdisiplin.

Corak yang muncul dalam semua lima kaedah adalah jelas: acuan progresif menduduki persimpangan kerumitan tinggi, volum tinggi dan toleransi kompetitif yang tiada proses tunggal lain sepadan. Pemindahan die memanjangkan siling kerumitan ke atas. Dies kompaun memberikan geometri yang lebih mudah pada pelaburan yang lebih rendah. Empat-slaid menangkap aplikasi lentur khusus. Pengkosongan halus memiliki ruang kualiti tepi ketepatan-. Setiap kaedah mempunyai sebab untuk wujud, dan masing-masing mempunyai senario di mana ia adalah pilihan yang salah.

Mengetahui proses yang sesuai dengan bahagian anda adalah keputusan pertama. Keputusan kedua, yang sama berbangkit ialah mencari pembekal cetakan yang berkebolehan untuk kejuruteraan, membina dan melayakkan alatan untuk menyampaikan pemilihan proses tersebut pada kebolehulangan gred-pengeluaran sepanjang hayat program penuh.

Menyumber Stamping Progresif Mati untuk Pengeluaran Berskala

Memilih kaedah pembentukan yang betul menentukan apa yang mungkin. Memilih pembekal die yang betul menentukan sama ada kemungkinan tersebut menjadi realiti pengeluaran. Die progresif hanya boleh dipercayai seperti pasukan kejuruteraan di belakangnya, peralatan yang digunakan untuk membinanya, dan proses pengesahan yang melayakkannya sebelum satu bahagian pengeluaran dihantar. Bagi jurutera pengeluaran dan pasukan perolehan yang mendapatkan perkhidmatan pengecapan cetakan progresif, proses penilaian pembekal memerlukan ketelitian yang sama digunakan pada reka bentuk perkakas itu sendiri.

Kriteria Penilaian Utama untuk Pembekal Die

Tidak semua pengeluar acuan progresif menawarkan kedalaman keupayaan yang sama. Kedai yang boleh memotong profil EDM wayar tidak semestinya mempunyai lebar jalur kejuruteraan untuk mengoptimumkan reka letak jalur anda, mensimulasikan urutan pembentukan atau menyokong cetakan anda melalui pengeluaran volum-tinggi selama bertahun-tahun. Apabila menilai pembekal stamping die progresif, lihat di luar harga yang disebut harga dan masa pendahuluan. Kriteria berikut memisahkan rakan kongsi yang berkebolehan daripada kedai yang akan menelan kos yang lebih tinggi dalam jangka panjang:

• Penyepaduan menegak:Dalam-wayar rumah EDM, pengisaran CNC, rawatan haba dan salutan permukaan menghapuskan penyerahan subkontraktor yang memperkenalkan kebolehubahan masa utama dan risiko kualiti. Syarikat pengecap progresif bersepadu sepenuhnya mengawal setiap proses kritikal di bawah satu bumbung.
• Keupayaan semakan DFM:Pembekal harus menyemak secara aktif reka bentuk bahagian anda untuk kebolehlaksanaan acuan progresif sebelum memetik perkakas. Proses DFM yang kuat menangkap masalah yang menjadi mahal apabila keluli dipotong.
• Simulasi mati dan FEA:Alat simulasi CAD/CAM yang meramalkan springback, penipisan dan aliran bahan mengurangkan lelaran percubaan. Pereka bentuk cetakan progresif menggunakan analisis pembentukan berasaskan FEM-boleh mengurangkan masa percubaan sebanyak 30 hingga 50 peratus berbanding pendekatan percubaan-dan-ralat.
• -Protokol pemeriksaan artikel pertama:PPAP yang didokumenkan atau proses artikel pertama-setara dengan pengesahan CMM, kajian keupayaan (Cpk) dan laporan dimensi memastikan bahagian memenuhi spesifikasi sebelum pengeluaran penuh bermula.
• Program penyelenggaraan yang didokumenkan:Tanya bagaimana pembekal menyokong die selepas penghantaran. Mengasah jadual, inventori komponen ganti dan dokumentasi penyusunan semula melindungi pelaburan perkakas anda sepanjang berjuta-juta kitaran.
• Keupayaan kelajuan pengeluaran:Sahkan bahawa mesin penekan percubaan pembekal dan peralatan pengeluaran boleh dijalankan pada SPM sasaran anda. Die yang disahkan pada 100 SPM mungkin tidak berprestasi dengan pasti pada 400 SPM kerana kesan dinamik yang hanya muncul pada kelajuan.
• Pensijilan sistem kualiti:Pensijilan ISO 9001:2015, sekurang-kurangnya, menunjukkan bahawa sistem pengurusan kualiti yang didokumenkan mengawal operasi pembekal. Panduan industri mengesyorkan pengesahan pensijilan ISO sebagai langkah kelayakan garis dasar.

Bagi pasukan yang memulakan penilaian pembekal mereka,Halaman die stamping progresif YICHENmenyediakan titik permulaan yang berguna. YICHEN menyokong kitaran hayat pengeluaran penuh, daripada semakan DFM melalui reka bentuk cetakan, binaan dan kelayakan, untuk program yang memerlukan keupayaan-berbilang stesen membentuk dan pengeluaran-kebolehulangan gred pada skala.

Daripada Semakan DFM Melalui Kelayakan Pengeluaran

Proses penyumberan untuk perkhidmatan pengecapan logam die progresif bukanlah satu transaksi. Ia adalah kerjasama berperingkat yang berlangsung selama beberapa minggu atau bulan sebelum pengeluaran bermula. Tergesa-gesa melalui fasa ini, atau melangkaunya, mewujudkan risiko yang berganda sebaik sahaja dadu memasuki-pengeluaran kelajuan penuh.

Perkembangan biasa kelihatan seperti ini: semakan awal DFM mengenal pasti pengubahsuaian reka bentuk yang meningkatkan kebolehlaksanaan die atau mengurangkan bilangan stesen. Pengoptimuman reka letak jalur mengikuti, mengimbangi penggunaan bahan terhadap kerumitan cetakan. Reka bentuk die diteruskan dengan pintu kelulusan pelanggan pada pencapaian penting. Selepas dibina, dadu menjalani pensampelan percubaan di mana bahagian artikel pertama-diukur berdasarkan had terima cetakan dan keperluan keupayaan. Hanya selepas pengesahan dimensi dan proses disahkan barulah program tersebut maju ke keluaran pengeluaran.

Kualiti komunikasi semasa fasa ini sama pentingnya dengan keupayaan teknikal. Pengeluar cetakan cetakan logam terbaik melibatkan pasukan kejuruteraan anda lebih awal, tandakan isu yang berpotensi secara proaktif dan menyediakan garis masa yang telus. Jika pembekal berdiam diri selama berminggu-minggu antara peristiwa penting, anda akan menemui masalah lewat, apabila ia mahal untuk diperbaiki.

Pertimbangan Penyumberan Global untuk Peralatan Progresif

Menyumber perkakas progresif di peringkat antarabangsa memperkenalkan pembolehubah yang dielakkan pemerolehan domestik. Masa utama dilanjutkan selama 8 hingga 12 minggu atau lebih apabila penghantaran antarabangsa dan pelepasan kastam memasuki persamaan. Perlindungan IP menjadi kebimbangan sebenar di kawasan yang penguatkuasaan tidak konsisten, meletakkan reka bentuk cetakan proprietari dan bahagian geometri dalam risiko. Komunikasi merentasi zon waktu dan bahasa boleh memperlahankan penyelesaian isu dari jam ke hari.

Cabaran ini tidak membatalkan kelayakan sumber global. Mereka memerlukan kelayakan pembekal yang lebih ketat. Apabila menilai pengeluar cetakan cetakan di peringkat antarabangsa, utamakan mereka yang mempunyai rekod prestasi eksport yang mantap, pasukan kejuruteraan-berbahasa Inggeris, dasar perlindungan IP yang didokumenkan dan keupayaan untuk menyokong pengesahan percubaan jauh melalui laporan pengukuran terperinci dan dokumentasi video.

Persamaan jumlah kos untuk perkakas die progresif luar pesisir mesti mengambil kira logistik, tugas, perjalanan untuk kehadiran percubaan, dan premium risiko yang dikaitkan dengan kitaran pembetulan yang lebih lama. Pengeluar cetakan progresif yang menawarkan harga disebut harga yang lebih rendah tetapi memerlukan dua lelaran percubaan tambahan dan kelewatan penghantaran selama tiga bulan akhirnya mungkin menelan kos lebih tinggi daripada alternatif domestik atau-dekat pantai yang menyampaikan alat yang disahkan dengan lebih cepat.

Sama ada mendapatkan sumber dalam negara atau global, prinsipnya tetap sama: layan pembekal die anda sebagai-rakan kongsi pengeluaran jangka panjang, bukan vendor-sekali. Die progresif akan berjalan selama bertahun-tahun, menghasilkan berjuta-juta bahagian. Hubungan dengan pasukan yang membina dan menyokongnya perlu bertahan sama lama.

Soalan Lazim Mengenai Setem Logam Die Progresif Isipadu Tinggi

1. Apakah acuan progresif dan bagaimana ia berfungsi?

Die progresif ialah alat pengecap khusus yang mengandungi berbilang stesen yang disusun secara berurutan dalam satu set die. Satu gegelung-jalur logam melaju melalui setiap stesen dengan setiap lejang tekan dan setiap stesen melakukan operasi tertentu seperti menindik, membengkok, membentuk atau memangkas. Jalur itu maju satu jarak padang setiap lejang, dan bahagian siap berpisah di stesen akhir. Kitaran automatik yang berterusan ini menghapuskan pengendalian manual antara operasi, membolehkan kadar pengeluaran ratusan hingga lebih seribu bahagian seminit bergantung pada kerumitan bahagian dan bahan.

2. Pada jumlah pengeluaran berapakah cap cetakan progresif menjadi kos-efektif?

Perkakas die progresif biasanya menjadi wajar dari segi ekonomi pada anggaran penggunaan tahunan (EAU) melebihi 50,000 unit setahun atau volum seumur hidup melebihi 100,000 bahagian. Titik pulang modal-bergantung pada kerumitan bahagian, kos bahan dan bilangan operasi sekunder yang dihilangkan oleh acuan progresif. Bahagian yang memerlukan berbilang persediaan berasingan pada acuan yang lebih ringkas mungkin mewajarkan perkakas progresif pada volum yang lebih rendah kerana disatukan dalam-operasi die mengalihkan buruh pengendalian, bekerja-dalam-inventori proses dan risiko kualiti antara stesen. Di bawah 10,000 bahagian, kompaun atau{13}}susun pukulan tunggal biasanya menawarkan ekonomi yang lebih baik.

3. Apakah bahan yang boleh digunakan dalam pengecapan die progresif volum tinggi?

Die progresif mengendalikan pelbagai jenis logam termasuk-keluli karbon rendah (1006-1010) untuk kurungan struktur, keluli HSLA untuk komponen automotif, keluli tahan karat (siri 300 dan 400) untuk kakisan-bahagian kritikal, aloi aluminium (5052, 6061) dan penyambung elektrik ringan. dan terminal. Ketebalan bahan biasanya berkisar antara 0.1 mm hingga 3.0 mm, dengan kebanyakan pengeluaran volum tinggi tertumpu antara 0.3 mm dan 2.0 mm. Setiap bahan memerlukan kelegaan cetakan tertentu, kelajuan tekan dan bahan perkakas untuk berjalan dengan pasti pada volum pengeluaran.

4. Berapa lamakah die progresif bertahan sebelum memerlukan penggantian?

Kehidupan mati berbeza dengan ketara berdasarkan bahan perkakas, logam yang dicop, dan disiplin penyelenggaraan. Keluli alat D2 biasanya bertahan 1 hingga 5 juta pukulan dengan penajaman biasa setiap 150,000 hingga 300,000 pukulan. Perkakas karbida memanjangkan hayat cetakan kepada 10 hingga 50 juta pukulan atau lebih, dengan selang penajaman melebihi 1 juta pukulan. Gred metalurgi serbuk CPM jatuh antara julat ini pada 3 hingga 10 juta hits. Salutan permukaan seperti TiN atau TiCN boleh menggandakan atau tiga kali ganda selang mengasah keluli alat konvensional. Program penyelenggaraan pencegahan dengan penajaman berjadual, penggantian komponen dan{17}}pemantauan dalam proses memaksimumkan jumlah hayat cetakan.

5. Apakah perbezaan antara stamping die progresif dan stamping die pindahan?

Die progresif memastikan bahagian itu dilekatkan pada jalur pembawa di semua stesen pembentukan, dengan pemisahan berlaku hanya di stesen pemotongan akhir. Pemindahan die asingkan kosong lebih awal dan gunakan jari mekanikal untuk mengalihkannya antara stesen secara bebas. Die progresif menawarkan masa kitaran yang lebih pantas (300-600+ SPM lwn 30-80 SPM untuk pemindahan) dan kos setiap-bahagian yang lebih rendah untuk bahagian berbilang ciri kecil hingga sederhana-pada volum tinggi. Pemindahan acuan mengendalikan cabutan yang lebih dalam, panel yang lebih besar, bahan yang lebih tebal melebihi 3-4 mm dan tiga{11}}geometri dimensi yang akan terperangkap dalam alat progresif yang diberi jalur. Pembekal seperti YICHEN menyediakan cetakan pengecap progresif yang direka bentuk untuk kebolehulangan yang ketat dan pengeluaran besar-besaran berskala di mana pemprosesan makanan jalur adalah optimum.
