Pengeluar Die Stamping Red Flags Pembeli Bijak Jangan Abaikan

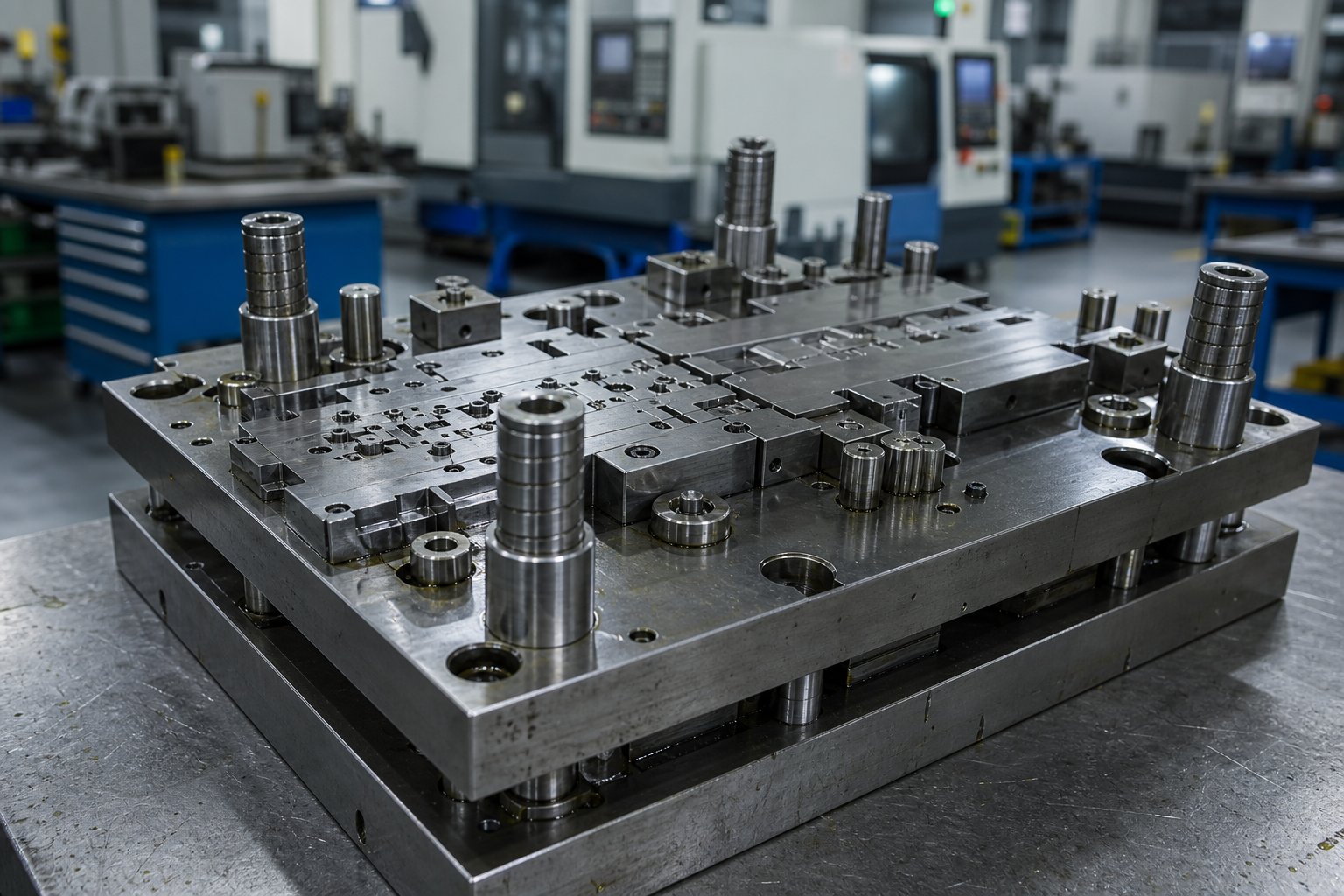

Apakah Pengeluar Die Setem dan Mengapa Ia Penting

Bayangkan anda memerlukan beribu-ribu kurungan logam yang serupa yang dihasilkan setiap minggu, setiap satu tepat dari segi dimensi, -tanpa burr dan sedia untuk dipasang. Akhbar yang mengecap bahagian tersebut mendapat semua perhatian, tetapi pemandu prestasi sebenar duduk di dalamnya: die. Pengeluar cetakan setem ialah syarikat yang mereka bentuk, mereka bentuk dan membina alatan ketepatan itu, pemasangan keluli keras penebuk, rongga dan sisipan yang membentuk kepingan logam mentah menjadi komponen siap.

Apa Sebenarnya Pengilang Die Setem

Jadiapa yang mati dalam pembuatan, betul ke? Die stamping ialah -alat kejuruteraan tersuai yang dipasang dalam mesin pengecap. Apabila kitaran akhbar, dadu memotong, membengkok, melukis, atau membentuk kepingan logam ke dalam geometri tertentu. Pengilang acuan bertanggungjawab untuk menterjemahkan reka bentuk bahagian anda kepada -alatan sedia pengeluaran, mengendalikan segala-galanya daripada analisis kebolehlaksanaan dan pemodelan CAD kepada pemesinan, pemasangan dan pengesahan CNC.

Ini adalah perbezaan kritikal yang ramai pembeli-kali pertama terlepas pandang. Pengilang acuan membina perkakas. Sebuah syarikat pengecap logam mengendalikan akhbar dan menjalankan pengeluaran menggunakan perkakas itu. Sesetengah organisasi melakukan kedua-duanya, tetapi banyak yang pakar dalam satu atau yang lain. Apabila anda mendapatkan cetakan cetakan daripada pengeluar cetakan yang berdedikasi, anda membeli instrumen yang menentukan sama ada bahagian anda tertanggal ditekan dengan betul untuk tahun-tahun akan datang.

Gambaran keseluruhan syarikat pengecapan logam pantas mendedahkan betapa pengkhususan kerja ini. Firma ini menggaji pereka alat, jurutera simulasi CAE, pengaturcara CNC dan pembuat cetakan mahir yang menyesuaikan dan melaraskan komponen yang dikeraskan kepada toleransi tahap mikron-. Perkakas yang mereka hasilkan bukan komoditi; ia ialah peranti ketepatan yang direka bentuk untuk bahagian tertentu, bahan dan volum pengeluaran.

Mengapa Keputusan Rakan Kongsi Perkakas Telah Melebihi Kesan Hiliran

Di sinilah pertaruhan menjadi jelas. Reka bentuk perkakasan atau ketukangan yang lemah menimbulkan ketidakkonsistenan, meningkatkan kadar sekerap dan menyebabkan masa henti yang tidak dirancang, seperti yang telah didokumenkan oleh pakar perkakas industri. Sebaliknya, acuan-yang dibina dengan telaga, memastikan pemotongan yang bersih, toleransi yang ketat dan aliran bahagian yang lancar merentasi ratusan ribu kitaran akhbar.

Memilih pengeluar acuan yang betul menentukan kualiti bahagian, masa aktif pengeluaran dan kos setiap-sepotong untuk sepanjang hayat alat.

Keputusan tunggal itu mengalir melalui rantaian bekalan anda. Die stamping yang anda komisenkan hari ini mengunci selang penyelenggaraan anda, kadar sekerap anda, penggunaan bahan anda dan keupayaan anda untuk mengendalikan perubahan kejuruteraan tanpa membina semula dari awal. Pengeluar cetakan setem yang melakukannya dengan betul menyampaikan alatan yang berjalan lebih lama, menghasilkan bahagian yang lebih bersih dan kos yang lebih rendah untuk menyelenggara sepanjang kitaran hayat penuhnya.

Sama ada anda pengurus penyumberan yang menilai pembekal baharu, jurutera perkakas yang menyemak keupayaan teknikal, atau pereka produk yang memasuki dunia cetakan dan pengecapan buat kali pertama, kriteria yang anda gunakan untuk memilih pengeluar cetakan akan membentuk hasil pengeluaran anda selama bertahun-tahun. Bahagian di hadapan membahagikan dengan tepat apa yang perlu dicari, apa yang perlu ditanya, dan bendera merah yang menandakan masalah sebelum satu dolar bertukar tangan.

Jenis Mati Setem dan Cara Ia Membimbing Pemilihan Pengilang

Setiap cetakan setem direka bentuk untuk kerja tertentu, tetapi tidak setiap pembekal perkakas membina setiap jenis. Sebelum anda menghubungi vendor tunggal, anda perlu mengetahui kategori die yang sebenarnya diperlukan oleh bahagian anda. Silap buat perkara ini, dan anda akhirnya meminta sebut harga daripada kedai yang tidak mempunyai pengalaman reka bentuk atau peralatan untuk dihantar. Lakukan dengan betul, dan senarai pendek anda menyusut kepada pengeluar dengan kepakaran yang terbukti dalam perkakasan yang anda perlukan.

Jenis cetakan setem yang digunakan dalam pengeluaran terbahagi kepada beberapa keluarga utama, setiap satu sesuai dengan bahagian geometri, volum pengeluaran dan permintaan toleransi yang berbeza. Memahami kategori ini ialah penapis pertama anda apabila menilai mana-mana pengeluar cetakan cetakan.

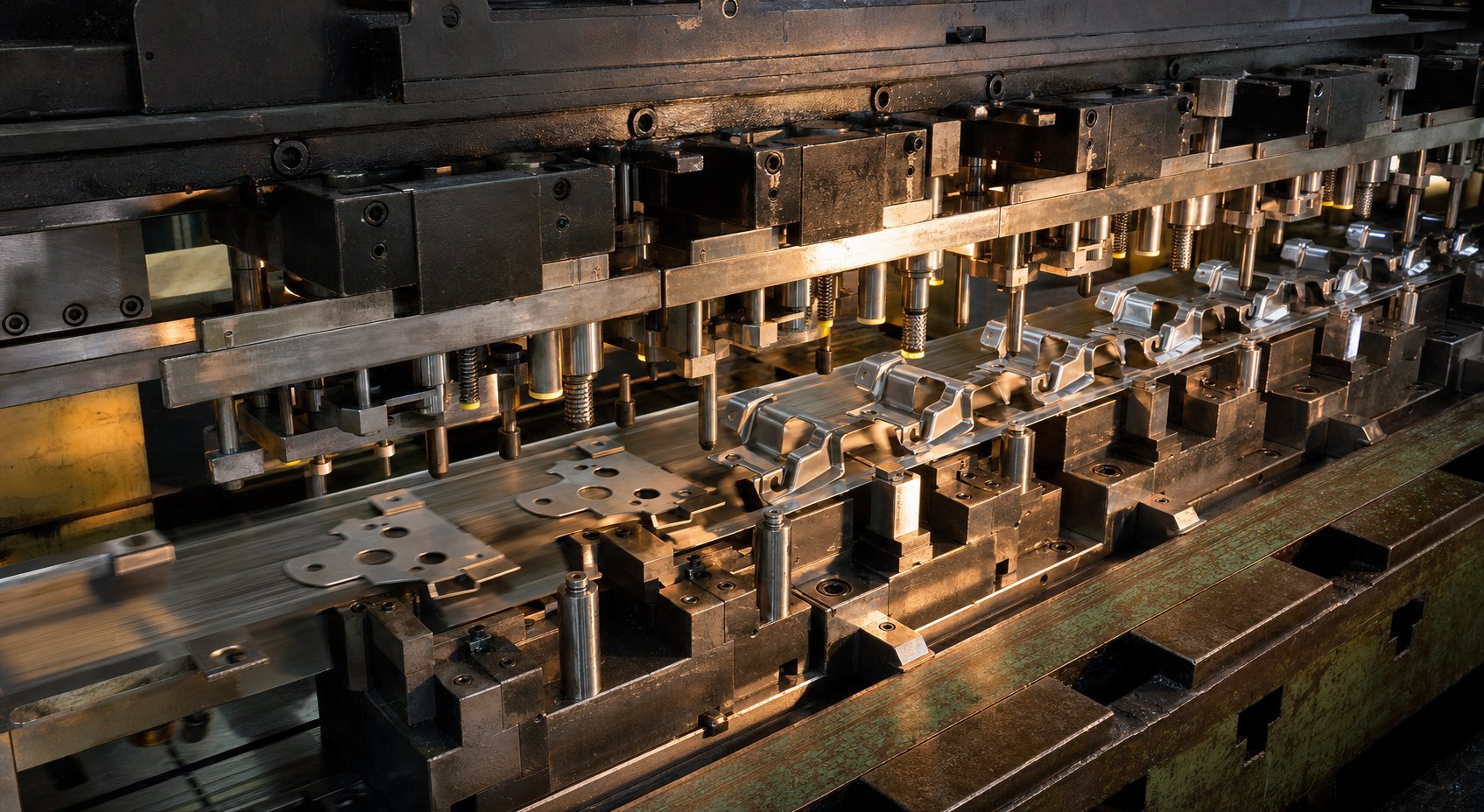

Mati Progresif untuk Pengeluaran Berterusan{0}}Volume Tinggi

Apakah die progresif? Bayangkan jalur logam menyusu melalui satu siri stesen di dalam satu alat. Di setiap stesen, operasi berbeza berlaku, menumbuk, membongkok, syiling, memangkas, sehingga bahagian yang telah siap jatuh dari hujungnya. Die progresif memastikan bahan kerja dilekatkan pada jalur pembawa sepanjang, yang bermaksud akhbar tidak pernah berhenti berbasikal antara bahagian.

Ini menjadikan acuan progresif berkelajuan tinggi sebagai kaedah-untuk menghasilkan kuantiti besar komponen bersaiz kecil hingga sederhana-, fikir kenalan elektrik, kurungan automotif atau perkakasan perkakas. Pengeluar acuan progresif biasanya melabur dalam-ketepatan tinggi wayar CNC EDM, simulasi CAE lanjutan dan pelbagai-tekan percubaan stesen kerana kerumitan alatan memerlukannya. Jika volum tahunan anda mencecah ratusan ribu atau berjuta-juta, cetakan progresif memberikan kos setiap-yang terendah dan kualiti yang paling konsisten.

Pertukaran? Pelaburan perkakas awal adalah penting. Die progresif dengan 15 atau 20 stesen mewakili jam kejuruteraan dan pemesinan yang besar. Kos itu hanya masuk akal apabila dilunaskan merentas pengeluaran besar.

Pemindahan dan Kompaun Mati untuk Geometri Kompleks

Tidak setiap bahagian tetap dilekatkan dengan kemas pada jalur. Komponen yang lebih besar,-cengkerang yang ditarik dalam dan bahagian yang memerlukan perubahan orientasi antara panggilan operasi untuk acuan pemindahan. Dalam persediaan pemindahan, kosong individu dialihkan secara mekanikal dari satu stesen ke stesen seterusnya, dengan setiap stesen melakukan operasi bebas. Fleksibiliti ini menampung geometri 3D kompleks yang tidak dapat dikendalikan oleh perkakas progresif.

Apabila mendapatkan pembekal pengecap die pindahan, cari pengilang dengan sistem pemindahan-perpindahan robotik atau servo,-penekan katil yang besar dan pengalaman menguruskan pemasaan yang tepat antara stesen. Pemindahan dies sesuai untuk kedua-dua pengeluaran pendek dan panjang, tetapi kerumitan persediaan dan kos operasi berjalan lebih tinggi daripada alternatif progresif.

Mati kompaun mengambil pendekatan yang berbeza sepenuhnya. Mereka melaksanakan berbilang operasi pemotongan dan pembentukan dalam satu pukulan tekan, menghasilkan bahagian rata dengan ketepatan dimensi yang ketat dan salah jajaran minimum antara ciri. Jika bahagian anda agak mudah dalam geometri tetapi memerlukan ketepatan, pukulan yang lebih sedikit setiap kitaran, dan sekerap yang dikurangkan, alat kompaun memberikannya. Mati pengecap logam tersuai dalam kategori ini selalunya menyediakan aplikasi elektronik, peranti perubatan dan aeroangkasa yang konsistensi dimensi melebihi kelajuan.

Dies gabungan menggabungkan elemen pendekatan ini, menyepadukan operasi pemotongan dan-bukan pemotongan dalam satu alat untuk bahagian yang terletak di antara kesederhanaan kompaun dan kerumitan progresif.

Memadankan Jenis Die dengan Keperluan Bahagian Anda

Memilih antara kategori ini datang kepada tiga pembolehubah: geometri bahagian, volum pengeluaran dan belanjawan. Mesin basuh rata yang dihasilkan dalam berjuta-juta setiap tahun ialah aplikasi cetakan progresif buku teks. Projek dies automotif-dilukis dalam dengan bebibir kompleks dan titik pembentuk berbilang-paksi ke arah perkakas pemindahan. Komponen rata ketepatan untuk pemasangan elektronik sesuai dengan wilayah die kompaun.

Jadual di bawah memetakan setiap jenis acuan kepada kriteria pemilihan praktikal, membantu anda mengenal pasti pengkhususan pengeluar yang sejajar dengan projek anda sebelum anda menghantar RFQ.

Perhatikan lajur terakhir. Setiap jenis cetakan memerlukan peralatan yang berbeza, kedalaman kejuruteraan yang berbeza dan pengalaman{1}}lantai kedai yang berbeza. Pengilang yang cemerlang dalam acuan progresif mungkin tidak mempunyai-penekan katil yang besar dan automasi pemindahan yang diperlukan untuk bahagian cangkang yang kompleks. Sebaliknya, kedai yang mengkhusus dalam perkakas pemindahan mungkin tidak mempunyai-keupayaan percubaan kelajuan tinggi yang diperlukan oleh kerja cetakan progresif.

Mengenal pasti jenis cetakan anda mula-mula menyempitkan carian anda kepada pembekal yang kerja hariannya sepadan dengan projek anda, dan penjajaran itu adalah tempat asal kualiti,-penghantaran tepat pada masa dan kos yang berpatutan. Kategori perkakas juga menentukan bahan dan gred keluli yang anda perlukan, yang membawa satu lapisan baharu pembolehubah prestasi ke dalam penilaian.

Bahan Binaan Die Yang Menentukan Prestasi Alatan

Jenis die membawa anda ke kategori pengilang yang betul. Bahan di dalam cetakan itu menentukan sama ada alatan anda bertahan 50,000 hits atau 2 juta. Keluli cetakan setem bukanlah satu-saiz-sesuai-semua keputusan. Setiap gred, bahan sisipan dan rawatan permukaan melibatkan pertukaran antara kekerasan, keliatan dan rintangan haus, dan pembuat cetakan yang berpengalaman mengetahui dengan tepat tempat untuk melukis garisan tersebut untuk aplikasi khusus anda.

Gred Keluli Alat dan Ciri Prestasinya

Apabila anda menyemak petikan daripada pembekal yang berbeza, anda akan melihat serlahan ciri keluli alat yang berbeza untuk penebuk, blok mati dan stesen pembentukan. Setiap gred menempati niche tertentu dalam spektrum kekerasan-berbanding-keliatan, dan pilihan itu harus dikesan terus kembali kepada perkara yang akan dialami oleh bahagian cetakan pengecap semasa pengeluaran.

Berikut ialah cara pecahan gred yang paling biasa untuk cetakan keluli:

A2ialah keluli pengerasan-seluruh udara-pejal (57-62 HRC). Ia menawarkan rintangan haus yang baik dan keliatan yang baik, menjadikannya menjimatkan untuk larian pendek-ke sederhana yang mengecap keluli lembut atau aluminium. Walau bagaimanapun, sebagaiMajalah MetalFormingnota, A2 tidak sesuai untuk bahan yang lebih keras atau volum yang tinggi di mana pengekalan tepi penting.

D2memberikan rintangan haus yang lebih tinggi (58-62 HRC) berkat kandungan kromium dan karbonnya yang tinggi. Ia adalah pilihan standard untuk operasi mengosongkan dan menindik pada aplikasi cetakan logam kepingan sederhana{3}}ke volum tinggi. Tradeoff adalah kerapuhan; D2 boleh memasukkan stesen pembentukan yang agresif di mana beban impak adalah ketara.

S7mengutamakan keliatan daripada kekerasan (54-58 HRC). Apabila risiko patah menjadi kebimbangan utama, seperti membentuk-keluli berkekuatan tinggi atau mengendalikan bahagian cetakan pengecap dengan keratan rentas nipis, S7 menyerap hukuman yang akan memecahkan gred yang lebih keras. Ia haus lebih cepat, tetapi ia tetap utuh.

M2dan keluli berkelajuan tinggi{0}}yang lain merapatkan jurang antara keluli alat konvensional dan pilihan metalurgi serbuk premium (PM). Mereka menawarkan sifat haus yang sangat baik pada tahap kekerasan yang lebih tinggi, menjadikannya peningkatan prestasi-sebelum terikat pada keluli PM seperti CPM 10V, yang memberikan rintangan haus yang cemerlang dengan hayat alat yang boleh diramal dan stabil merentas kempen pengeluaran yang panjang.

Wawasan utama? Pengeluar canggih mencampurkan gred dalam satu dadu, meletakkan keluli M2 atau PM pada-penebuk haus tinggi, A2 pada blok dadu dan S7 pada stesen pembentukan di mana beban hentaman mendominasi. Jenis pemetaan bahan yang disengajakan itu menandakan kedalaman kejuruteraan sebenar.

Sisipan Karbida dan Salutan Permukaan untuk Jangka Hayat Mati Dilanjutkan

Untuk aplikasi yang paling mencabar, keluli alat sahaja tidak mencukupi. Dawai pengecap karbida, atau lebih tepat lagi, mati dengan sisipan karbida pada titik haus kritikal, boleh memanjangkan hayat alat sebanyak 500-1000% berbanding dengan keluli konvensional dalam pengosongan halus, -tindik berkelajuan tinggi dan aplikasi bahan kasar. Dies pengecapan karbida progresif berjalan pada kadar lejang yang tinggi mendapat manfaat yang besar daripada kekerasan karbida (sehingga 90+ HRA), walaupun kerapuhan bahan mengehadkan penggunaannya kepada operasi pemotongan dan pembentukan berimpak rendah.

Salutan permukaan menambah satu lagi lapisan prestasi. Tiga salutan PVD paling biasa yang akan anda temui semasa menilai acuan pengecap aluminium atau perkakas keluli berkekuatan tinggi-termasuk:

TiN (Titanium Nitrida)memberikan peningkatan kekerasan garis dasar (~2,300 HV) dan mengurangkan geseran. Ia adalah kos-efektif untuk pengecapan-umum tetapi kurang pada aplikasi suhu kasar atau-tinggi.

TiCN (Titanium Carbonitride)meningkatkan kekerasan (~3,000 HV) dan berprestasi baik dalam-pemotongan berkelajuan tinggi di mana penjanaan haba adalah sederhana.

AlTiN (Aluminium Titanium Nitride)melebihi 3,000 HV dan menawarkan rintangan pengoksidaan sehingga 900 darjah Celsius. Ia adalah keutamaan industri semasa untuk mengecap keluli berkekuatan tinggi-termaju, di mana tekanan dan haba setempat akan memusnahkan salutan yang lebih rendah. Menurut penyelidikan salutan automotif, salutan PVD yang dipilih dengan betul boleh memanjangkan hayat alat daripada 50,000 salutan kepada lebih 1.2 juta salutan berbanding penyaduran krom asas.

Satu amaran penting: mengenakan salutan super-keras pada substrat lembut menghasilkan "kesan kulit telur", di mana salutan retak di bawah beban kerana keluli asas berubah bentuk di bawahnya. Pengilang berpengalaman menangani masalah ini dengan rawatan dupleks, plasma-mentriditasi substrat sebelum menggunakan PVD, menghasilkan kecerunan kekerasan yang menyokong salutan di bawah tekanan pengeluaran.

Bagaimana Isyarat Pemilihan Bahan Kepakaran Pengilang

Pengilang yang lalai kepada D2 pada setiap aplikasi, tanpa mengira bahan bahan kerja atau volum pengeluaran, tidak merekayasa acuan anda; mereka memetik dari kebiasaan. Sebaliknya, pembekal yang bertanya soalan terperinci tentang aplikasi cetakan logam kepingan anda, sijil bahan anda, sasaran volum tahunan anda dan keperluan toleransi anda sedang melakukan kerja rumah yang diperlukan untuk menentukan keluli yang sesuai untuk setiap komponen.

Apabila menilai pembekal semasa proses sebut harga, gunakan soalan ini untuk mengukur kepakaran material mereka:

• Apakah gred keluli alat yang anda nyatakan untuk pukulan berbanding stesen pembentukan, dan mengapa?
• Pada jumlah pengeluaran atau kekerasan bahan apakah yang anda cadangkan untuk menaik taraf kepada keluli PM atau sisipan karbida?
• Salutan permukaan manakah yang anda gunakan untuk bahan bahan kerja ini, dan apakah peningkatan hayat alat yang anda jangkakan?
• Bagaimanakah anda menghalang kegagalan lekatan salutan pada-bahagian mati pengecap beban tinggi?
• Apakah selang penajaman yang disyorkan anda untuk gabungan keluli-dan-ini?
• Adakah anda mendokumenkan pensijilan bahan dan memanaskan-rekod untuk kebolehkesanan?

Jawapannya mendedahkan sama ada pengeluar memilih keluli cetakan pengecap secara reka bentuk atau secara lalai. Pembekal yang boleh membimbing anda melalui logik yang menghubungkan bahan asas, volum pengeluaran dan keperluan toleransi anda kepada gred keluli dan sistem salutan tertentu sedang menunjukkan jenis pertimbangan kejuruteraan yang diterjemahkan terus kepada hayat alat yang lebih lama, lebih sedikit hentian tidak dirancang dan bahagian yang lebih konsisten.

Keputusan material mengunci jadual penyelenggaraan dan garis masa penggantian. Tetapi pemilihan keluli terbaik hanya memberikan hasil apabila proses pembuatan itu sendiri, daripada simulasi CAE hingga pemasangan akhir, dilaksanakan dengan ketepatan yang sama.

Proses Pembuatan Stamping Die Daripada Reka Bentuk kepada Tryout

Anda telah memilih jenis cetakan anda dan membincangkan gred bahan dengan bakal pembekal. Tetapi bagaimanakah pengeluar cetakan cetakan sebenarnya mengubah fail CAD 3D anda kepada-alatan sedia pengeluaran? Proses pembuatan setem melibatkan rangkaian langkah kejuruteraan, pemesinan dan pengesahan yang tersusun rapi, dan mengetahui perkara yang berlaku pada setiap peringkat membantu anda menilai sama ada pembekal mengambil jalan keluar atau mengikut amalan terbaik.

Anehnya, beberapa pengeluar menerbitkan aliran kerja penuh mereka. Kelegapan itu menyukarkan pembeli untuk menanda aras satu pembekal dengan pembekal yang lain atau memahami punca kelewatan. Berikut ialah urutan lengkapnya, dipecahkan supaya anda boleh bertanya soalan termaklum pada setiap peristiwa penting.

1. Kajian data bahagian dan analisis kebolehlaksanaan- Jurutera menilai model CAD anda, spesifikasi bahan dan keperluan toleransi untuk mengesahkan bahagian itu boleh dicop seperti yang direka bentuk.
2. Susun atur jalur dan perancangan proses- Pasukan menentukan cara bahagian itu bersarang pada jalur (untuk cetakan progresif) atau urutan melalui stesen, mengoptimumkan penggunaan bahan.
3. Simulasi pembentukan CAE- Analisis unsur terhingga memodelkan proses pengecapan kepingan logam secara digital, meramalkan risiko penipisan, springback, kedutan dan retak sebelum sebarang keluli dipotong.
4. Reka bentuk die stamping logam terperinci- Model cetakan 3D penuh dicipta dengan setiap tebuk, sisipan, panduan dan plat yang ditentukan untuk bahan, kekerasan dan toleransi dimensi.
5. pemesinan CNC--Pusat pengilangan berkelajuan tinggi plat cetakan kasar dan kemasan, profil rongga dan komponen struktur mengikut spesifikasi yang ketat.

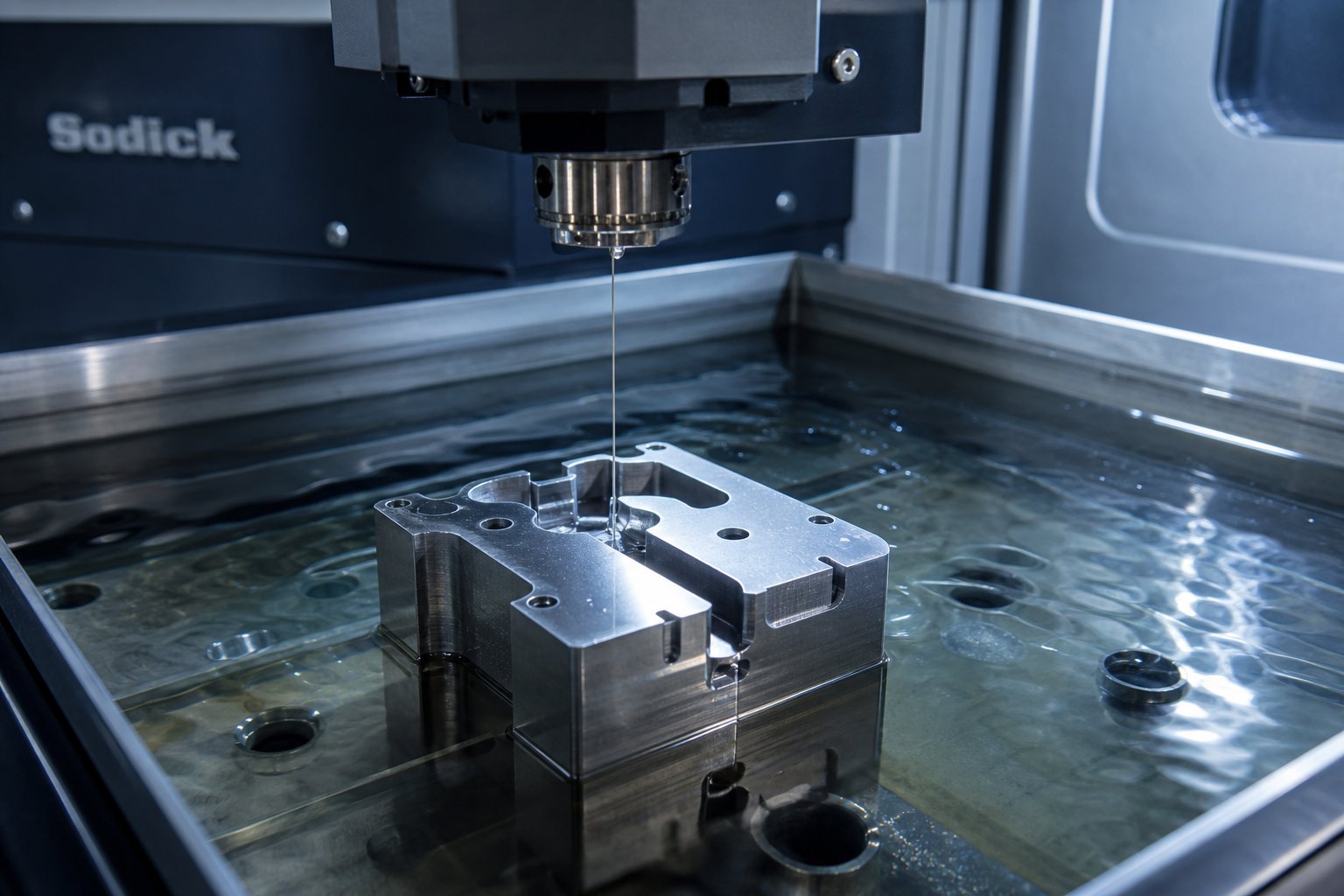

6. EDM wayar dan EDM sinker- Profil tebuk yang kompleks,-bentuk jejari yang ketat dan geometri rongga yang rumit dipotong melalui pemesinan nyahcas elektrik untuk ketepatan tahap-mikron.
7. Pengisaran dan penggilap ketepatan- Permukaan pengedap kritikal, muka tebuk dan jejari membentuk menerima permukaan-kemasan tanah yang mengawal geseran dan aliran bahan.
8. Rawatan haba dan aplikasi salutan- Komponen dikeraskan untuk menyasarkan nilai HRC dan disalut (TiN, TiCN atau AlTiN) seperti yang dinyatakan semasa reka bentuk.
9. Pemasangan die dan pemasangan bangku- Pembuat dadu mahir memegang-komponen, sahkan penjajaran, sahkan ketinggian tutup dan tetapkan kelegaan.
10. Larian percubaan (T0/T1)- Die yang dipasang berjalan pada mesin penekan percubaan, menghasilkan bahagian sampel untuk pemeriksaan dimensi dan pengesahan keupayaan proses.
11. Pemeriksaan akhir dan keluaran pengeluaran- Sampel yang diluluskan pencetus tanda-dimatikan, dan die dihantar ke kemudahan pengeluaran bersedia untuk-setem kadar penuh.

Kejuruteraan dan Simulasi Sebelum Keluli Dipotong

Tiga peringkat pertama menggunakan bahagian yang tidak seimbang daripada jumlah nilai projek. Analisis kebolehlaksanaan menangkap masalah geometri, ketidakserasian bahan atau toleransi yang tidak realistik sebelum ia menjadi ralat pemesinan yang mahal. Simulasi CAE, khususnya, telah membentuk semula proses pengecapan pembuatan dengan membenarkan jurutera mengulang secara digital dan bukannya melalui percubaan fizikal yang mahal-dan-ralat. mengikutmembentuk penyelidikan simulasi, pengeluar yang mengintegrasikan CAE awal mengurangkan lelaran percubaan sebanyak 30-50% dan memampatkan masa pendahuluan dengan ketara.

Semasa simulasi, jurutera memodelkan aliran bahan, pengagihan terikan dan pampasan springback. Mereka mengenal pasti zon yang terdedah kepada keretakan atau berkedut dan melaraskan jejari tebuk, tekanan pengikat, atau bentuk kosong dengan sewajarnya. Pendekatan ramalan ini mengubah apa yang dahulunya proses reaktif kepada latihan kejuruteraan terkawal,-didorong data. Bagi pembeli, peringkat ini adalah di mana anda harus melihat laporan terperinci, bukan jaminan yang tidak jelas.

Pemesinan Ketepatan dan Pemasangan Komponen Die

Langkah lima hingga sembilan mewakili kesedaran fizikal kepakaran pembuatan alat & acuan. Pemesinan CNC mewujudkan geometri asas, tetapi wayar EDM dan pengisaran memberikan ketepatan akhir yang menentukan cara die dalam pembuatan sebenarnya berprestasi di bawah beban pengeluaran. Kedai yang menjalankan lima-pusat CNC bersama kedua-dua wayar dan sinker EDM mempunyai fleksibiliti untuk mengendalikan profil yang kompleks tanpa penyumberan luar operasi kritikal.

Perhimpunan ialah tempat ketukangan bertemu dengan kejuruteraan. Malah komponen yang dimesin dengan sempurna memerlukan pembuat dadu berpengalaman untuk mencapai kelegaan dan penjajaran yang memisahkan dadu yang berjalan dengan bersih daripada yang menghasilkan burr atau drift dimensi pada ribuan pukulan pertama. Proses pengecapan kepingan logam memerlukan ketekalan merentas berjuta-juta kitaran, dan ketekalan itu dibina di bangku simpanan semasa pemasangan.

Larian Percubaan dan Pengesahan Sebelum Handoff Pengeluaran

Larian percubaan adalah pusat pemeriksaan terakhir anda. Larian T0 yang betul menghasilkan bahagian sampel yang diukur terhadap cetakan anda, diperiksa untuk kecacatan permukaan dan dinilai untuk kestabilan proses. Jika dimensi hanyut atau kecacatan muncul, pengilang melaraskan geometri cetakan, stesen shims atau mengubah suai jejari pembentukan sebelum percubaan kedua (T1). Hanya selepas sampel memenuhi spesifikasi, die memperoleh pelepasan pengeluaran.

Sesetengah pengeluar menganggap percubaan sebagai formaliti. Lain-lain, sukaYICHEN, menerbitkan aliran kerja penuh mereka daripada kebolehlaksanaan dan simulasi CAE melalui pemesinan, larian percubaan dan pemeriksaan, memberikan pembeli ketelusan dalam setiap peringkat dan dokumentasi yang jelas pada setiap peristiwa penting. Tahap keterlihatan itu penting kerana tahap ini membolehkan anda menjejak kemajuan, menangkap isu lebih awal dan mengesahkan bahawa proses pengecapan mengikut niat kejuruteraan yang ditetapkan semasa reka bentuk.

Pengilang yang bersedia untuk mendokumentasikan dan berkongsi setiap fasa urutan ini menandakan keyakinan dalam kawalan proses mereka. Satu yang mengekalkan aliran kerja legap mungkin menyembunyikan pintasan, langkah penyumberan luar atau jurang kualiti yang muncul hanya selepas acuan tiba di tingkat pengeluaran anda. Persoalannya kemudian menjadi: bagaimana anda menilai secara sistematik keupayaan ini sebelum memberi komitmen kepada pembekal?

Cara Menilai dan Memilih Pengeluar Die Setem yang Betul

Mengetahui proses pembuatan adalah satu perkara. Mengetahui sama ada pembekal tertentu benar-benar melaksanakannya dengan baik adalah sesuatu yang lain sepenuhnya. Apabila anda membandingkan syarikat pengeluar die daripada direktori, pameran perdagangan atau carian dalam talian, anda memerlukan cara berstruktur untuk memisahkan pesaing yang serius daripada kedai yang kelihatan mengagumkan di atas kertas tetapi kurang hantar dalam amalan.

Kriteria penilaian di bawah memberi anda rangka kerja yang boleh diulang untuk menjaringkan mana-mana pengilang dies stamping terhadap keupayaan yang sebenarnya meramalkan kualiti alatan,-penghantaran masa dan nilai perkongsian-jangka panjang.

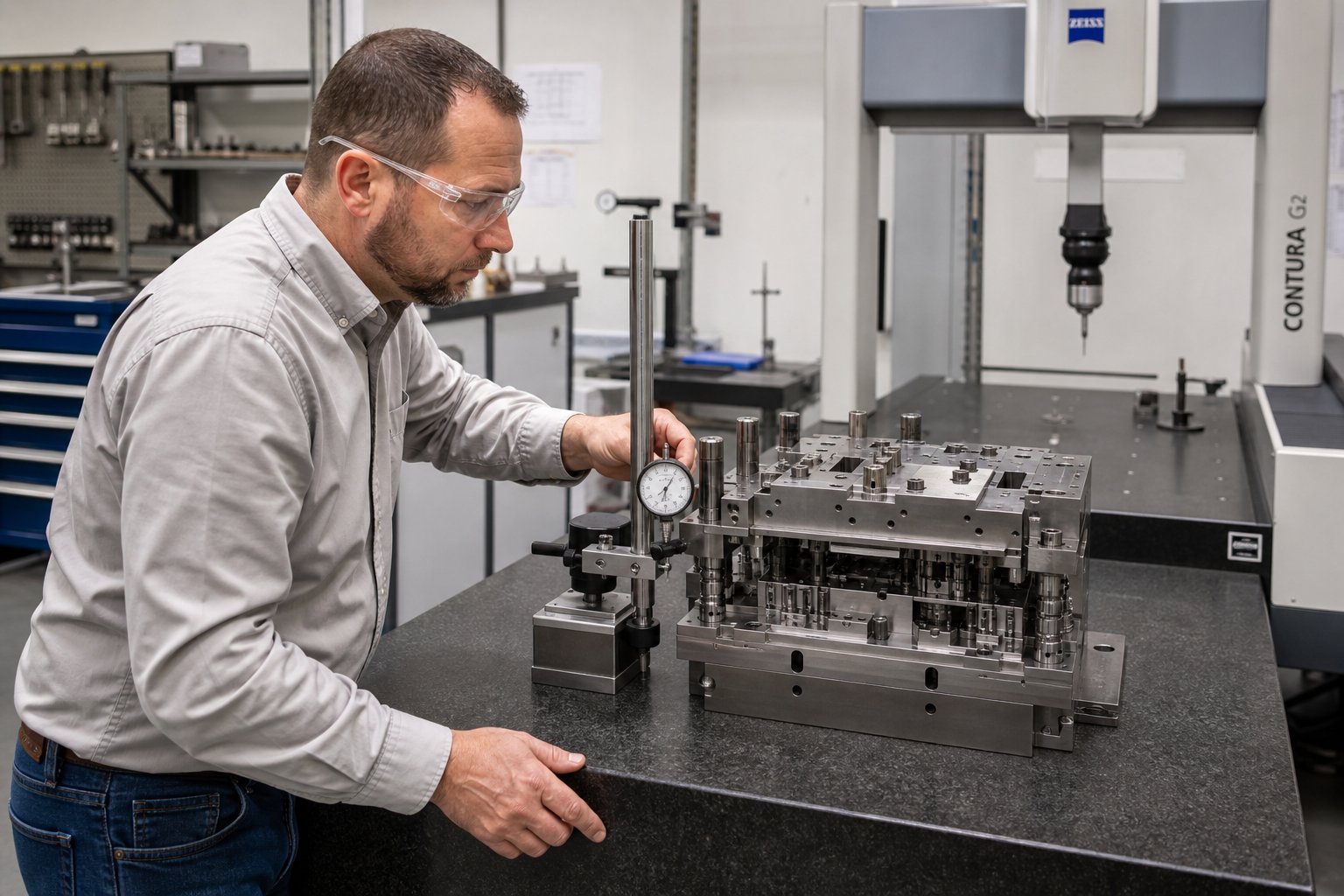

Penilaian Keupayaan Peralatan dan Teknikal

Mulakan dengan ciri fizikal kilang cetakan die di atas lantai. Senarai peralatan memberitahu anda sama ada pengilang boleh mengendalikan projek anda secara-sendiri atau perlu menyumber luar operasi kritikal, menambah masa utama, kos dan risiko kualiti.

Anda ingin melihat pusat pemesinan CNC dengan ketepatan kedudukan dalam julat mikron, wayar EDM dan sinker EDM untuk profil penebuk dan rongga yang kompleks, pengisar permukaan ketepatan dan mesin penekan percubaan dengan tan yang cukup untuk menjalankan acuan anda pada keadaan pengeluaran. Kedai yang tidak mempunyai keupayaan percubaan menghantar die anda untuk ujian, bermakna masalah akan ditemui kemudian dan pembaikan mengambil masa yang lebih lama.

Tanya tentang umur mesin dan jadual penyelenggaraan juga. Pusat CNC lima-paksi yang dibeli sedekad lalu dan diselenggara dengan baik menghasilkan hasil yang berbeza daripada yang ditentukur secara kerap. Pengeluar cetakan logam yang melabur dalam-peralatan penjanaan semasa menandakan komitmen terhadap ketepatan yang secara langsung memberi kesan kepada pengecapan logam tersuai anda.

Kedalaman Kejuruteraan dan Reka Bentuk-untuk-Sokongan Kebolehkilangan

Peralatan tidak bermakna tanpa orang yang memprogram dan menjalankannya. Nilaikan kedalaman pasukan kejuruteraan: berapa ramai pereka bentuk, berapa ramai jurutera simulasi dan berapa pengalaman pembuat die di bangku simpanan?

Syarikat cetakan logam yang kuat melakukan lebih daripada menterjemah CAD anda ke dalam perkakas. Mereka menolak ciri yang akan menyebabkan masalah pengeluaran, mencadangkan perubahan geometri yang meningkatkan kebolehbentukan dan menawarkan alternatif bahan yang mengurangkan kos tanpa mengorbankan kualiti. Reka bentuk-untuk-minda kebolehkilangan inilah yang membezakan vendor daripada rakan kongsi.

Cari bukti sokongan kejuruteraan proaktif semasa fasa sebut harga. Jika pembekal hanya memulangkan harga dan masa utama tanpa bertanya soalan tentang toleransi, volum atau pensijilan material anda, mereka tidak melakukan kerja awal yang menghalang kegagalan hiliran. Menurut panduan pemilihan industri, pengeluar yang menawarkan pengoptimuman reka bentuk bahagian membantu menyelesaikan isu lebih awal dan memastikan projek mengikut jadual.

Tukar Ganti Alat Dalam Negeri lwn Luar Pesisir

Penyumberan geografi ialah tempat ramai pembeli tersandung. Pilihan pembuatan setem logam luar pesisir, terutamanya di Asia, boleh menawarkan 30-50% kos perkakas awal yang lebih rendah. Tetapi nombor itu jarang menceritakan kisah penuh.

Penghantaran menambah kedua-dua masa dan perbelanjaan. Pengangkutan laut berjalan enam hingga sembilan minggu, dan duti ke atas perkakas yang diimport boleh menambah 25% atau lebih bergantung pada dasar perdagangan semasa, keranaperbandingan alatan domestikdokumen. Jurang komunikasi memperkenalkan salah faham dalam toleransi, spesifikasi bahan dan niat reka bentuk. Perlindungan IP adalah lebih sukar untuk dikuatkuasakan merentas bidang kuasa. Dan apabila die tiba dengan masalah, membetulkannya secara tempatan memerlukan alat ganti yang mungkin tidak sepadan dengan sumber komponen luar pesisir.

Pembekal domestik biasanya menyediakan pemulihan yang lebih cepat, komunikasi yang lebih mudah, perjanjian IP yang boleh dikuatkuasakan dan logistik yang lebih mudah. Tukar ganti adalah kos yang lebih tinggi. Ramai pembeli berpengalaman membahagikan sumber mereka: lebih mudah,{2}}perkakas berisiko lebih rendah pergi ke luar pesisir manakala toleransi yang kompleks atau ketat-tetap kekal di dalam negeri di mana kerjasama kejuruteraan dilaksanakan-.

Jadual di bawah menyatukan dimensi penilaian ini ke dalam-alat pemarkahan rujukan pantas yang boleh anda gunakan semasa membandingkan mana-mana pengeluar cetakan cetakan pada senarai pendek anda.

Gunakan rangka kerja ini sebagai kad pemarkahan semasa lawatan pembekal atau semasa menyemak respons RFQ. Kilang cetakan setem yang menyemak setiap kotak mungkin tidak wujud, tetapi mengetahui kriteria mana yang paling penting untuk projek khusus anda membantu anda mengutamakan pertukaran dengan sengaja dan bukannya menemuinya selepas alatan tiba.

Keupayaan dan peralatan memberitahu anda perkara yang boleh dilakukan oleh pengilang. Pensijilan dan sistem kualiti memberitahu anda sama ada mereka melakukannya secara konsisten, yang merupakan soalan yang sama sekali berbeza yang bernilai pemeriksaannya sendiri.

Pensijilan Industri dan Standard Kualiti Layak Disahkan

Pengilang boleh memiliki setiap pusat CNC dan mesin EDM di pasaran, tetapi jika tiada sistem yang didokumenkan yang memastikan mesin tersebut menghasilkan keputusan yang konsisten anjakan demi anjakan, peralatan sahaja tidak bermakna apa-apa. Pensijilan wujud untuk menjawab soalan pembeli tertentu: adakah pembekal ini mempunyai proses yang boleh berulang, atau adakah mereka menyuarakannya?

Tidak semua pensijilan membawa berat yang sama, dan bukan setiap projek cetakan ketepatan & pengecapan memerlukan tahap pengawasan yang sama. Mengetahui perkara yang sebenarnya dituntut oleh setiap standard membantu anda membezakan kelayakan yang bermakna daripada hiasan dinding.

ISO 9001 dan Maksudnya untuk Kawalan Kualiti Die

ISO 9001 ialah garis dasar. Ia mewujudkan sistem pengurusan kualiti yang meliputi kawalan dokumen, pemantauan proses, tindakan pembetulan dan penambahbaikan berterusan. Untuk pengilang cetakan cetakan, pensijilan ISO 9001 bermakna mereka mengekalkan prosedur terkawal untuk semakan reka bentuk, pemesinan, pemeriksaan dan penghantaran. Walau bagaimanapun, ia tidak menetapkan keperluan industri-khusus.

Fikirkan dengan cara ini: ISO 9001 mengesahkan pembekal mempunyai sistem. Ia tidak mengesahkan bahawa sistem memenuhi keamatan yang diperlukan untuk rantaian bekalan automotif atau aeroangkasa. Jika bahagian anda berfungsi untuk aplikasi industri am atau barangan pengguna, ISO 9001 ialah titik permulaan yang munasabah. Jika anda mendapatkan alat pengecap cetakan ketepatan untuk sektor terkawal, anda memerlukan lebih banyak lagi.

IATF 16949 dan AS9100 untuk Industri Terkawal

Pembeli automotif harus mencari IATF 16949. Dikekalkan oleh Pasukan Petugas Automotif Antarabangsa, piawaian inimenggabungkan teks penuh ISO 9001dan lapisan pada keperluan khusus-automotif: APQP, PPAP, FMEA, SPC, analisis sistem pengukuran dan-keperluan pelanggan khusus OEM. Audit adalah ketat dan satu ketidakpatuhan utama-boleh menggantung pensijilan. Untuk alatan pengecapan ketepatan tersuai yang ditujukan untuk barisan pengeluaran automotif, IATF 16949 secara berkesan wajib di peringkat tier-1 dan tier-2.

Aplikasi aeroangkasa dan pertahanan menuntut AS9100, yang menambah keperluan sekitar pengurusan konfigurasi, pencegahan alat ganti palsu, keselamatan produk dan kawalan kerosakan objek asing. Jika alat cetakan dan pengecapan ketepatan anda menghasilkan komponen pengecap logam elektrik untuk avionik atau{2}}pemasangan kritikal penerbangan, pensijilan AS9100 menandakan bahawa pengilang beroperasi pada tahap kematangan proses yang diperlukan oleh industri ini.

Perkara utama daripada penyelidikan piawaian sektor: pensijilan ini bukan alternatif kepada ISO 9001. Ia adalah ISO 9001 dengan permintaan keselamatan, kawal selia dan pelanggan industri di mana kegagalan tidak boleh diterima. Pembekal cetakan ketepatan yang menuntut keupayaan automotif atau aeroangkasa tanpa pensijilan yang sepadan ialah bendera merah yang patut disiasat.

Melangkaui Pensijilan-Petunjuk Kualiti Praktikal

Pensijilan mengesahkan sistem wujud. Mereka tidak menjamin setiap mati yang meninggalkan kedai memenuhi keperluan khusus anda. Pembeli pintar melihat di luar sijil dan menilai cara kualiti sebenarnya berfungsi di tingkat kedai. Penunjuk praktikal ini mendedahkan sama ada pengilang menjalankan sistem kualiti mereka atau hanya mengekalkannya untuk audit:

• Laporan pemeriksaan-artikel pertama dengan data dimensi penuh yang terikat pada cetakan anda
• Data kawalan proses statistik (SPC) menunjukkan indeks keupayaan pada ciri kritikal
• Keupayaan pemeriksaan CMM dengan rutin pengukuran yang didokumenkan dan rekod penentukuran
• Dokumentasi kebolehkesanan bahan yang menghubungkan sijil keluli alat kepada komponen cetakan tertentu
• Rekod rawatan-panas yang mengesahkan nilai kekerasan sepadan dengan spesifikasi reka bentuk
• Sejarah tindakan pembetulan yang didokumenkan menunjukkan cara isu lalu diselesaikan secara kekal

Pembekal yang menyediakan dokumentasi ini tanpa teragak-agak telah menghayati kualiti sebagai disiplin kerja. Seseorang yang berebut untuk menghasilkan rekod atau menawarkan jaminan yang samar-samar mungkin menganggap pematuhan sebagai latihan kotak pilihan. Untuk sebarang projek cetakan ketepatan dengan toleransi yang ketat atau penggunaan akhir-yang terkawal, perbezaan antara kedua-dua budaya ini ditunjukkan dalam kadar sekerap, kekerapan kerja semula dan konsistensi pengeluaran sepanjang hayat alat.

Pensijilan dan penunjuk kualiti membantu anda mempercayai proses pembekal. Tetapi kepercayaan masih perlu digandingkan dengan pengetahuan praktikal tentang kos projek dan tempoh masa yang diperlukan, dua pembolehubah di mana jangkaan yang tidak jelas menjejaskan-perkongsian yang layak.

Faktor Kos dan Masa Utama dalam Projek Stamping Die

Anda telah menemui pembekal yang berkelayakan dengan pensijilan dan peralatan yang betul. Perbualan seterusnya adalah mengenai wang dan masa, dua kawasan di mana jangkaan yang tidak sejajar menyebabkan lebih banyak geseran projek daripada sebarang perselisihan teknikal. Memahami perkara yang sebenarnya mendorong kos cetakan pengecap logam tersuai dan perkara yang menentukan garis masa yang realistik meletakkan anda dalam kedudukan perundingan yang lebih kukuh dan membantu anda mengelakkan item baris kejutan yang menghakis belanjawan.

Perkara yang Mendorong Kos Perkakas Setem

Perkakas tidak dinilai mengikut berat atau mengikut jam. Ia berharga mengikut kerumitan. Die blanking-satu stesen yang ringkas dan alat progresif 20 stesen untuk die stamping tersuai menduduki peringkat kos yang berbeza, walaupun kedua-duanya dibina daripada gred keluli yang serupa. Pemacu kos utama rosak seperti ini:

Bilangan stesen dan operasi.Setiap stesen pembentukan, tindikan atau lenturan tambahan menambah kejuruteraan reka bentuk, masa pemesinan dan kiraan komponen. Die progresif dengan 15 stesen boleh menelan kos tiga hingga lima kali lebih tinggi daripada satu dengan enam.

Gred keluli alat dan salutan.Menentukan keluli M2 atau PM dengan salutan AlTiN pada penebuk kritikal meningkatkan kos bahan dengan ketara berbanding dengan standard A2 atau D2. Keuntungan prestasi adalah nyata, tetapi begitu juga dengan premium harga.

Keperluan toleransi.Toleransi yang lebih ketat memerlukan lebih banyak hantaran pengisaran, kemasan EDM yang lebih halus dan masa pemeriksaan tambahan. Bahagian yang memegang tambah atau tolak 0.02 mm pada ciri kritikal kos lebih tinggi untuk alat daripada satu pada tambah atau tolak 0.1 mm.

Jangkaan volum pengeluaran.Dail yang dibina untuk berjuta-juta kitaran memerlukan sisipan yang dikeraskan, komponen haus yang boleh diganti dan pembinaan teguh yang menambahkan kos pendahuluan tetapi mengurangkan perbelanjaan setiap-dari semasa ke semasa. Die cop logam tersuai yang direka untuk 50,000 hits menggunakan binaan yang lebih ringan kerana umur panjang adalah kurang kritikal.

Bahagian geometri.Cabutan dalam, jejari ketat dan berbilang-paksi yang membentuk meningkatkan lelaran simulasi dan kerumitan percubaan. Pengecapan kepingan logam dengan profil rata ringkas memerlukan kejuruteraan yang jauh lebih sedikit daripada cangkerang tiga-dimensi dengan lengkung kompaun.

Sebagaianalisis kos industridokumen, formula asas kelihatan mudah: jumlah kos projek sama dengan perkakasan ditambah harga unit kali kuantiti. Tetapi harga unit itu menggabungkan bahan (45-55%), buruh (15-25%), overhed (10-20%), kualiti (2-8%) dan pembungkusan (2-5%). Item tersembunyi seperti yuran persediaan, pemeriksaan PPAP dan penghantaran boleh menambah $0.10 hingga $1.00 setiap keping, terutamanya pada larian volum rendah di mana kos persediaan merentas bahagian yang lebih sedikit.

Masa Utama Biasa dan Perkara yang Menyebabkan Kelewatan

Daripada penyerahan RFQ kepada{0}}alatan sedia pengeluaran, projek cetakan logam tersuai biasanya mengambil masa 8 hingga 16 minggu bergantung pada kerumitan. Berikut ialah pecahan kasar untuk-pertengahan kerumitan progresif die:

Sebut harga dan kelulusan reka bentuk:1 hingga 3 minggu. Geometri ringkas dengan spesifikasi yang jelas boleh disebut dalam beberapa hari. Projek cop cetakan tersuai yang kompleks dengan bahan luar biasa atau toleransi yang ketat memerlukan semakan kejuruteraan yang memanjangkan fasa ini.

Reka bentuk dan simulasi terperinci:2 hingga 4 minggu. Lelaran CAE, pengoptimuman reka letak jalur dan ulasan reka bentuk berlaku di sini.

Pemesinan, EDM dan pemasangan:4 hingga 8 minggu. Ini adalah fasa terpanjang, dan di sinilah kebanyakan kelewatan berasal.

Percubaan dan pengesahan:1 hingga 3 minggu. Lelaran percubaan berbilang (T0, T1, kadangkala T2) mungkin diperlukan sebelum sampel memenuhi spesifikasi.

Apakah yang menyebabkan kelewatan? Data bahagian yang tidak lengkap mendahului senarai. Apabila pengilang perlu mengejar toleransi yang hilang atau pensijilan bahan, setiap pertukaran e-mel menambah satu hingga dua hari pada garis masa, corak yang dipatuhi oleh pakar RFQ secara konsisten. Perubahan reka bentuk pada pertengahan-bina jadual pemesinan tetapan semula. Perolehan bahan untuk gred luar biasa boleh menambah minggu jika stok tidak tersedia. Dan garis masa percubaan tergesa-gesa yang melangkau pengesahan yang betul menimbulkan masalah yang timbul semasa peningkatan pengeluaran-sebaliknya.

Menyediakan RFQ Anda untuk Sebut Harga Tepat

Dari perspektif pengeluar, satu-satunya faktor terbesar dalam penglibatan pelanggan yang produktif ialah kesempurnaan RFQ. Permintaan yang samar-samar mendapat sebut harga empuk kerana pembekal perlu mengambil kira-senario terburuk untuk setiap butiran yang tidak ditentukan. RFQ yang teliti mendapat nombor yang ketat dan kompetitif kerana risiko meneka hilang.

Berikut ialah perkara yang pengeluar perlukan daripada anda untuk memetik projek setem cetakan logam tersuai dengan tepat:

• Fail CAD 3D yang lengkap (format STEP atau IGES) serta PDF 2D berdimensi dengan semua ciri kritikal dipanggil
• Spesifikasi bahan dengan penetapan gred tepat, bukan hanya "keluli tahan karat" tetapi "304 SS setiap ASTM A240"
• Unjuran volum tahunan dan kuantiti keluaran supaya pengilang boleh mensaiz dadu untuk jangka hayat yang sesuai
• Serlahan ciri toleransi pada dimensi kritikal, dengan kelas toleransi umum (seperti ISO 2768-m) untuk ciri bukan kritikal
• Keperluan kemasan permukaan yang ditentukan oleh nilai Ra jika perlu dari segi fungsi
• Operasi sekunder diperlukan: penyaduran, rawatan haba, deburring atau pemasangan
• Garis masa sasaran dan destinasi penghantaran untuk perancangan pengangkutan
• Dokumentasi yang diperlukan:-laporan artikel pertama, sijil bahan, peringkat PPAP atau pakej kualiti khusus pelanggan-

Setiap item yang hilang dalam senarai itu memperkenalkan kekaburan. Dan kekaburan sama ada melambungkan petikan atau mewujudkan pertikaian skop kemudian apabila andaian terbukti salah. Seperti yang dinyatakan dengan jelas oleh satu panduan petikan pengeluar setem: RFQ yang tidak lengkap melengahkan masa tindak balas, manakala input yang jelas menghasilkan petikan yang lebih pantas dan lebih ketat.

Fikirkannya dari seberang meja. Pembekal yang menerima RFQ-yang tersusun dengan baik dengan data lengkap boleh menetapkan jurutera terbaik mereka dengan segera, memodelkan reka letak jalur, menganggarkan jam pemesinan dan mengembalikan nombor yang yakin. Pembekal yang menerima lakaran kabur dan frasa "toleransi yang ketat" perlu sama ada meneka atau menghabiskan masa beberapa hari untuk bertanya soalan sebelum memetik, kedua-duanya tidak sesuai dengan garis masa anda atau mereka.

Kejelasan kos dan jadual menetapkan asas komersial. Tetapi hubungan dengan pembekal perkakas anda tidak berakhir apabila die dihantar. Keputusan yang anda buat tentang penyelenggaraan, kerja semula dan penjagaan-jangka panjang menentukan sama ada pelaburan awal itu terus membayar dividen atau secara senyap-senyap merosot menjadi liabiliti.

Mengekalkan Dies dan Menguruskan-Perkongsian Pengeluar Jangka Panjang

Die stamping bukan pembelian yang anda buat sekali dan lupa. Ia adalah aset pengeluaran yang merosot dengan setiap pukulan akhbar, dan cara anda menguruskan kemerosotan itu menentukan sama ada alatan anda memberikan nilai selama bertahun-tahun atau menjadi sakit kepala yang berulang dalam beberapa bulan. Hubungan dengan alat pengecap dan pembekal cetakan anda harus menjangkau jauh melebihi penghantaran, meliputi penyelenggaraan berjadual, sokongan perubahan kejuruteraan dan perancangan kitaran hayat.

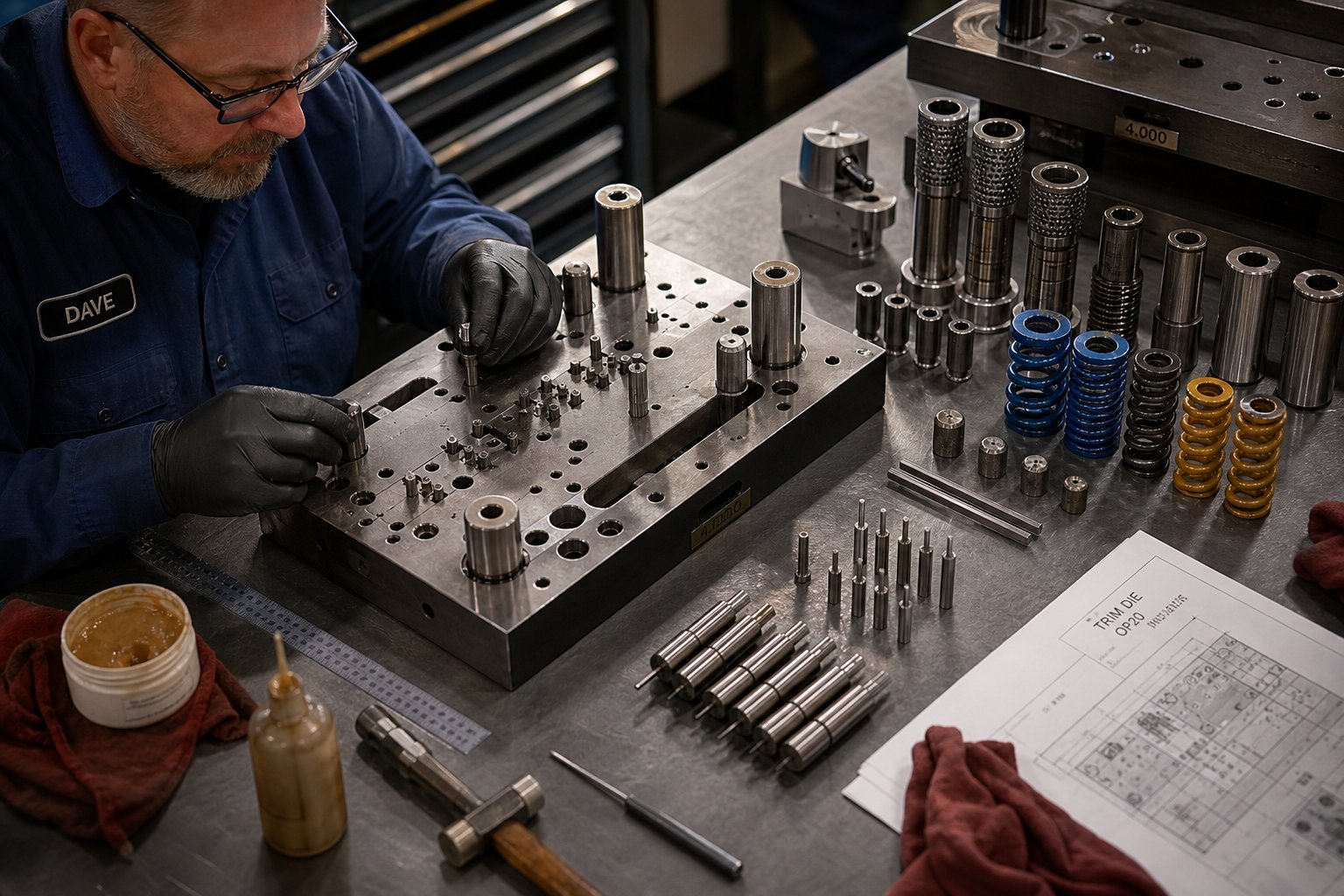

Penyelenggaraan Pencegahan dan Lanjutan Hayat Mati

Penyelenggaraan die stamping bukan penyelenggaraan pilihan; ia adalah satu-satunya cara paling berkesan untuk melindungi pelaburan perkakas anda.Majalah MetalFormingmenarik perbezaan kritikal: penyelenggaraan mengekalkan keadaan, manakala pembaikan memulihkan sesuatu yang sudah rosak. Perbezaan kos adalah ketara. Pemadaman kebakaran reaktif membawa perbelanjaan tersembunyi seperti sekerap, penghantaran dipercepatkan, masa akhbar terbiar dan tumpahan berkualiti yang tidak pernah muncul pada invois pembaikan mudah.

Program pencegahan yang kukuh menggabungkan-semakan berasaskan masa dengan pencetus berasaskan strok-. Berjalan-jalan harian menangkap serpihan yang boleh dilihat, kegagalan pelincir dan kehausan yang jelas. Selang kiraan-strok mengawal kitaran penajaman, penggantian spring dan pemeriksaan sisipan. Perkara utama ialah memadankan kekerapan dengan corak pemakaian sebenar dan bukannya menggunakan jadual generik pada setiap alat. Alat pengecap volum tinggi-yang menjalankan bahan pelelas memerlukan selang yang lebih ketat daripada-kemasan pengosongan volum rendah yang memproses keluli lembut.

Bagaimanakah anda tahu apabila mati memerlukan perhatian sebelum kegagalan bencana? Perhatikan isyarat ini:

• Pembentukan burr pada bahagian yang sebelum ini berjalan bersih, menunjukkan kehausan tepi atau perubahan kelegaan
• Hanyut dimensi pada ciri kritikal, mencadangkan kehilangan penjajaran atau ketidakstabilan persediaan
• Kadar sekerap yang meningkat melebihi garis dasar yang ditetapkan, menunjukkan kemerosotan progresif
• Perubahan daya tekan atau bacaan tona yang tidak normal, menandakan kerosakan atau pengikatan komponen
• Bunyi luar biasa semasa operasi, selalunya mengesan kerosakan perkakasan atau pelinciran yang longgar

Setiap simptom memetakan ke laluan pemeriksaan tertentu. Seperti yang diketahui oleh pembuat alatan berpengalaman, menyimpan bahagian terakhir daripada pengeluaran bersama-sama dengan jalur penghujung memberikan alat pengecap logam anda dan rakan kongsi die petunjuk yang diperlukan untuk mendiagnosis isu dengan cepat. Pembuat cetakan yang baik boleh membaca petunjuk tersebut dan menceritakan kisah alat itu.

Perubahan Kejuruteraan dan Pertimbangan Kerja Semula Mati

Bahagian jarang kekal beku. Semakan reka bentuk, perubahan bahan dan kemas kini toleransi mewujudkan permintaan kerja semula pada alat pengecap sedia ada. Pengilang yang membina acuan anda dengan sisipan modular dan stesen boleh ganti boleh menampung perubahan tanpa membina semula keseluruhan alat. Seseorang yang bersungguh-sungguh-mesin setiap ciri menjadi blok cetakan pepejal membuatkan anda menghadapi bil yang lebih besar apabila perubahan kejuruteraan tiba.

Inilah sebabnya mengapa reka bentuk acuan asal penting melangkaui pengeluaran awal. Pembekal yang berpengalaman membina kebolehservisan: pembinaan keratan, komponen haus yang boleh diganti dan senarai alat ganti yang didokumenkan. Tanya pengilang anda semasa fasa sebut harga sama ada reka bentuk mereka menyokong pengubahsuaian masa hadapan dan rupa pemulihan alat pengecap tipikal untuk perubahan biasa seperti menambah ciri, melaraskan sudut lenturan atau mengubah suai garis pemangkasan.

Strategi komponen ganti juga layak untuk perancangan awal. Mengenal pasti-barang haus tinggi seperti penebuk, juruterbang dan spring serta penggantian stok menghapuskan masa utama antara pengesanan kegagalan dan pemulihan cetakan. Alat dan rakan pengecap die anda harus menyediakan senarai alat ganti yang disyorkan semasa penghantaran, bersama-sama dengan jangkaan selang penggantian berdasarkan volum pengeluaran dan bahan anda.

Bila Perlu Membaiki lwn. Menggantikan Alat Penuaan

Setiap mati mempunyai kehidupan yang terhad. Persoalannya ialah sama ada membelanjakan wang untuk pemulihan membeli pengeluaran tambahan yang bermakna atau hanya menangguhkan penggantian yang tidak dapat dielakkan. Keputusan bergantung pada apa yang ditunjukkan oleh rekod, bukan pada perasaan hati.

Pengubahsuaian masuk akal apabila haus diagihkan merentasi berbilang komponen tetapi integriti struktur dadu, sistem penjajaran dan geometri asas kekal kukuh. Mengisar semula tepi pemotong, menggantikan panduan yang haus, memulihkan kemasan permukaan dan spring yang menyegarkan boleh mengembalikan alat yang letih kepada pengeluaran yang stabil pada sebahagian kecil daripada-kos binaan baharu.

Penggantian menjadi laluan yang lebih baik apabila anda melihat kegagalan berulang selepas penyelenggaraan yang disahkan, ketidakstabilan dimensi kronik, keretakan struktur atau apabila bahagian itu sendiri telah berkembang jauh daripada reka bentuk asal sehingga alat sedia ada tidak dapat menampung pengubahsuaian selanjutnya. Panduan industri mengesahkan bahawa pengesanan kos pembaikan secara berasingan daripada kos penyelenggaraan mendedahkan titik penting ini dengan jelas: apabila kekerapan pembaikan dan kos tersembunyi meningkat manakala kestabilan pengeluaran menurun, ekonomi lebih mengutamakan alat pengecap logam baharu.

Perkongsian jangka panjang-yang kukuh dengan pengeluar cetakan anda menjadikan keputusan ini lebih mudah. Pembekal yang mengekalkan rekod perkhidmatan, menjejaki kiraan hit dan mendokumentasikan setiap tindakan penyelenggaraan memberi anda data untuk membuat keputusan penggantian berdasarkan bukti dan bukannya krisis. Kesinambungan itu juga bermakna penggantian die mendapat manfaat daripada semua yang dipelajari semasa hayat alat asal, meneruskan pelajaran tentang tingkah laku material, corak kehausan dan pengoptimuman proses yang pembekal baharu perlu temui dari awal.

Langkah Seterusnya untuk Mencari dan Melibatkan Pengeluar Die yang Tepat

Penyelidikan tanpa tindakan hanyalah membaca. Pada ketika ini, anda memahami jenis cetakan, gred bahan, peringkat proses, kriteria penilaian, pensijilan, pemacu kos dan pengurusan kitaran hayat. Persoalannya bukan lagi apa yang perlu dicari dalam pengeluar die stamping. Ia adalah cara untuk bergerak dengan cekap daripada pengetahuan kepada penglibatan tanpa kehilangan momentum atau mengulangi kerja penilaian yang telah anda lakukan.

Senarai Semak Penilaian Anda Sebelum Menghubungi Pengilang

Sebelum anda menghantar satu RFQ, sahkan bahawa keperluan dalaman anda telah dikunci. Mencapai maklumat yang tidak lengkap membuang masa anda dan pembekal, dan ia menghasilkan sebut harga yang terlalu kabur untuk dibandingkan. Jalankan item ini dahulu:

• Jenis die dikenal pasti: progresif, pemindahan, kompaun atau gabungan berdasarkan geometri bahagian dan isipadu anda
• Spesifikasi bahan dimuktamadkan dengan gred, ketebalan dan keadaan permukaan yang tepat
• Unjuran volum tahunan didokumenkan dengan{0}}jangkaan peningkatan
• Toleransi kritikal dipanggil pada lukisan 2D berdimensi bersama fail CAD 3D anda
• Keperluan pensijilan ditakrifkan: garis asas ISO 9001, IATF 16949 untuk automotif, AS9100 untuk aeroangkasa
• Operasi sekunder berskop: keperluan penyaduran, rawatan haba, pemasangan atau pembungkusan
• Keutamaan geografi ditubuhkan dengan alasan yang jelas mengenai masa utama, perlindungan IP dan komunikasi

Setiap item dalam senarai itu menghapuskan pembolehubah yang sebaliknya akan meningkatkan petikan atau memperkenalkan pertikaian skop kemudian. Pakej lengkap memberitahu mana-mana pembekal cetakan logam dengan tepat apa yang anda perlukan, menjadikan respons mereka lebih pantas, lebih ketat dan setanding secara langsung dengan tawaran bersaing.

Beralih Daripada Penyelidikan kepada RFQ-Penglibatan Sedia

Dengan keperluan anda didokumenkan, peralihan daripada penyelidikan kepada penyumberan aktif mengikut urutan yang jelas. Sama ada anda memerlukan pengeluar acuan progresif untuk-penyambung elektrik volum tinggi atau pakar dalam perkakas pemindahan kompleks untuk acuan pengecap logam kepingan, langkahnya tetap sama:

1. Mulakan dengan pengilang yang menerbitkan proses penuhnya. Penyelesaian die stamping YICHENmenawarkan laluan yang telus daripada perundingan kemungkinan dan simulasi CAE melalui pemesinan, larian percubaan dan pemeriksaan akhir, membolehkan anda menyerahkan RFQ dengan yakin bahawa setiap peringkat didokumenkan dan bertanggungjawab.
2. Serahkan pakej RFQ lengkap anda kepada tiga atau empat pembekal yang layak secara serentak.Sertakan CAD 3D, cetakan berdimensi, pensijilan bahan, sasaran volum dan keperluan pensijilan anda dalam satu penghantaran untuk mengelakkan berulang-ulang-dan-sedikit.
3. Nilaikan respons untuk kedalaman kejuruteraan, bukan hanya harga.Pembekal yang bertanya soalan penjelasan tentang aplikasi pengecap cetakan anda, mencadangkan penambahbaikan DFM dan menentukan gred keluli yang berbeza untuk stesen yang berbeza sedang menunjukkan pertimbangan yang menghalang kegagalan hiliran.
4. Minta rujukan daripada projek dengan jenis cetakan dan volum pengeluaran yang serupa.Dail pengecap logam yang dibina untuk kurungan automotif memerlukan titik bukti yang berbeza daripada satu peralatan elektronik pengguna atau peranti perubatan.
5. Sahkan penyelenggaraan dan sokongan kitaran hayat sebelum menandatangani.Tanya cara pengilang mengendalikan kerja semula, alat ganti dan baik pulih supaya anda tidak dibiarkan mencari rakan kongsi baharu apabila perubahan kejuruteraan tiba.

Setem mati yang anda komisenkan hari ini mengunci prestasi pengeluaran selama bertahun-tahun. Menganggap pemilihan pembekal sebagai projek penyelidikan dan bukannya transaksi pembelian melindungi pelaburan itu dari awal. Padankan keperluan bahagian khusus anda, jangkaan volum dan pensijilan industri kepada pengilang yang kerja hariannya sejajar dengan keperluan anda, dan anda menghapuskan tanda merah yang menyebabkan pembeli yang melangkau disiplin ini.

Setiap bahagian panduan ini menunjuk ke arah satu prinsip: pembeli termaklum membuat keputusan alat yang lebih baik. Pengilang patut bekerjasama dengan mengalu-alukan penelitian itu kerana proses mereka bertahan di bawah pemeriksaan. Tugas anda adalah untuk bertanya soalan yang betul. Tugas mereka adalah untuk menjawab dengan ketelusan, kepakaran dan alatan pengecapan kepingan logam yang berprestasi dari pukulan pertama hingga yang terakhir.

Soalan Lazim Mengenai Pengeluar Stamping Die

1. Apakah perbezaan antara pengeluar cetakan cetakan dan syarikat pengecap logam?

Pengilang acuan reka bentuk, jurutera dan membina perkakas ketepatan (die) yang membentuk kepingan logam menjadi bahagian siap. Sebuah syarikat pengecap logam mengendalikan akhbar dan menjalankan pengeluaran menggunakan perkakas itu. Sesetengah firma mengendalikan kedua-duanya, tetapi banyak yang pakar dalam satu bidang. Apabila anda mendapatkan sumber daripada pengeluar acuan khusus seperti YICHEN, anda melabur dalam instrumen yang mengawal kualiti bahagian, ketepatan dimensi dan ketekalan pengeluaran untuk sepanjang hayat alat.

2. Berapa lamakah masa yang diambil untuk membuat cetakan cetakan tersuai?

Projek cetakan cetakan tersuai biasa mengambil masa 8 hingga 16 minggu dari penyerahan RFQ kepada-alatan sedia pengeluaran. Ini dibahagikan secara kasar kepada 1-3 minggu untuk sebut harga dan kelulusan reka bentuk, 2-4 minggu untuk reka bentuk terperinci dan simulasi CAE, 4-8 minggu untuk pemesinan, EDM dan pemasangan serta 1-3 minggu untuk percubaan dan pengesahan. Kelewatan paling kerap disebabkan oleh data bahagian yang tidak lengkap, perubahan reka bentuk pertengahan binaan atau mendapatkan gred keluli yang luar biasa. Menyerahkan RFQ lengkap dengan fail CAD penuh, spesifikasi bahan dan serlahan ciri toleransi memampatkan garis masa dengan ketara.

3. Apakah pensijilan yang perlu saya cari semasa memilih pengeluar cetakan cetakan?

ISO 9001 berfungsi sebagai pensijilan pengurusan kualiti asas untuk mana-mana pengeluar cetakan yang bereputasi. Jika bahagian anda menyediakan rantaian bekalan automotif, cari IATF 16949, yang menambah keperluan APQP, PPAP, FMEA dan SPC. Aplikasi aeroangkasa memerlukan pensijilan AS9100 yang meliputi pengurusan konfigurasi dan pencegahan alat ganti palsu. Di luar sijil, sahkan penunjuk kualiti praktikal seperti keupayaan pemeriksaan CMM, data SPC tentang ciri kritikal, rekod kebolehkesanan bahan dan sejarah tindakan pembetulan yang didokumenkan.

4. Apakah faktor yang mendorong kos cetakan cetakan tersuai?

Lima faktor utama menentukan kos cetakan cetakan: bilangan stesen atau operasi (lebih banyak stesen mendarabkan jam kejuruteraan dan pemesinan), gred keluli alat dan salutan (keluli PM premium dan salutan AlTiN membawa premium harga yang ketara), keperluan toleransi (spesifikasi yang lebih ketat menuntut pengisaran dan pemeriksaan tambahan), jangkaan volum pengeluaran (mati yang dibina untuk berjuta-juta kitaran memerlukan sisipan binaan kompleks curves), dan bahan binaan yang kompleks roves. meningkatkan simulasi dan lelaran percubaan). Menyerahkan RFQ lengkap dengan gred bahan yang tepat, unjuran volum dan serlahan ciri toleransi membantu pengeluar menyediakan petikan yang ketat dan setanding.

5. Bagaimanakah cara untuk saya tahu apabila cetakan setem memerlukan penyelenggaraan atau penggantian?

Tanda amaran utama termasuk pembentukan burr pada bahagian yang bersih sebelum ini (menunjukkan haus tepi), hanyut dimensi pada ciri kritikal (mencadangkan kehilangan penjajaran), peningkatan kadar sekerap melebihi garis dasar yang ditetapkan, bacaan daya tekan yang tidak normal dan bunyi operasi yang luar biasa. Penyelenggaraan pencegahan menggunakan selang penajaman-kiraan-strok dan pemeriksaan berjadual memanjangkan hayat die dengan ketara. Penggantian menjadi pilihan yang lebih baik apabila anda melihat kegagalan berulang selepas penyelenggaraan yang disahkan, ketidakstabilan dimensi kronik atau keretakan struktur yang tidak dapat ditangani oleh pemulihan. Menjejaki kos pembaikan secara berasingan daripada kos penyelenggaraan membantu mengenal pasti titik hujung ekonomi.
