Setem Anda Mati Atau Tumbukan Gagal Di Sini: Kelegaan, Keluli, Geometri

Apakah Itu Stamping Dies dan Pukulan

Cari "stamping dies atau tumbukan" dan anda akan mendapati istilah itu berselirat, digunakan secara bergantian atau dijelaskan dengan cara yang menimbulkan lebih kekeliruan daripada kejelasan. Berikut ialah perbezaan yang penting: pengecapan ialah proses payung dan pukulan ialah satu komponen dalam sistem perkakas yang menjadikannya berfungsi.

Mentakrifkan Mati dan Tumbukan Setem

Die stamping ialah alat keluli kejuruteraan -persis yang terdiri daripada bahagian atas dan bawah yang dipadankan yang memotong, membengkok atau membentuk kepingan logam di bawah daya tekan. Penebuk ialah komponen lelaki alat itu - bahagian yang bergerak ke dalam rongga acuan untuk melakukan operasi. Bersama-sama, mereka membentuk sistem berpasangan yang bertanggungjawab untuk membentuk operasi pengecapan bahagian logam yang dihasilkan pada skala.

Setem merangkumi sekumpulan operasi membentuk-sejuk: mengosongkan, menusuk, membongkok, melukis, syiling dan timbul. Masing-masing menggunakan set die, tetapi geometri pukulan dan rongga die berubah bergantung pada kerja. Apabila orang merujuk kepada pukulan die stamping, mereka bercakap tentang elemen pemotongan atau pembentuk yang dipasang pada kasut cetakan atas yang melakukan kerja sebenar pada bahan.

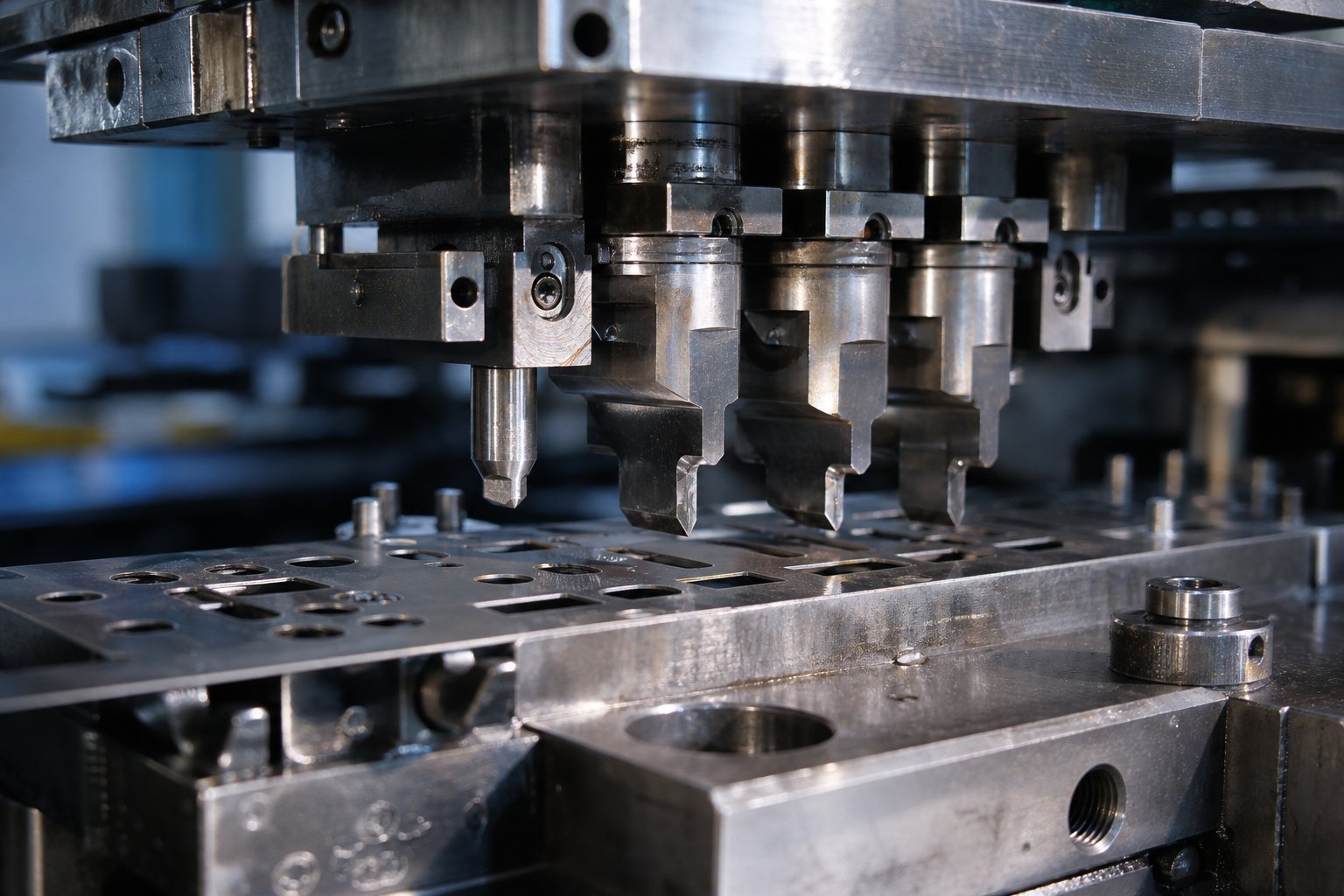

Bagaimana Punch dan Die Berfungsi sebagai Sistem Berpasangan

Bayangkan menekan pemotong kuki melalui doh - kecuali daya diukur dalam tan, toleransi dalam seperseribu inci dan bahan melawan balik. Hubungan pukulan-dan-mati melibatkan urutan mekanikal yang tepat:

• Pukulan itu turun dan menyentuh kepingan logam, menggunakan daya pekat di lokasi tertentu.
• Bahan berubah bentuk secara elastik, kemudian secara plastis, apabila pukulan menembusi ke dalam bukaan dadu.
• Tegasan ricih melebihi kekuatan bahan, menyebabkan keretakan di sepanjang garis terkawal yang ditakrifkan oleh kelegaan antara pukulan dan acuan.
• Pukulan ditarik balik, dan ciri siap - lubang, kosong, bentuk terbentuk - kekal.

Jurang kelegaan antara tepi tebuk dan tepi cetakan mengawal segala-galanya: kualiti tepi, ketinggian burr, hayat alat dan ketepatan dimensi. Silap faham dan anda akan melihat kegagalan yang ditangani oleh artikel ini secara terperinci.

Tempat Menebuk Sesuai dalam Keluarga Stamping

Capan tebukan ialah subset khusus - yang memfokuskan sepenuhnya pada penyingkiran bahan untuk membuat lubang, slot atau potongan. Sekeping-yang ditebuk keluar (slug) adalah sekerap, manakala helaian yang tinggal menjadi bahagian siap. Bezakan ini dengan mengosongkan, di mana bahagian yang ditebuk-keluarialahbahagian dan helaian adalah sekerap. Kedua-duanya menggunakan tumbukan yang didorong ke dalam dadu, tetapi niatnya diterbalikkan.

Ini penting kerana reka bentuk alatan berubah dengan niat. Operasi tebukan setem mengutamakan kualiti lubang dalam bahan kerja. Operasi mengosongkan mengutamakan kualiti tepi bahagian yang diasingkan. Kelegaan dadu, geometri tebuk dan kaedah pelucutan semuanya beralih mengikut - perbezaan yang mengalir ke dalam setiap keputusan yang diliputi dalam bahagian di hadapan.

Taksonomi Penuh Operasi Setem

Hubungan tebuk-dan-mendorong setiap operasi pengecapan, tetapi tidak setiap operasi melakukan perkara yang sama kepada logam. Ada yang potong. Ada yang bengkok. Sesetengah bahan regangan menjadi geometri baharu sepenuhnya tanpa mengeluarkan satu cip. Memahami kategori mana bahagian anda termasuk menentukan segala-galanya daripada seni bina die hingga profil tebuk - dan ia bermula dengan mengetahui cara salasilah keluarga penuh disusun.

Peta Operasi Setem Lengkap

Operasi pengecapan berpecah kepada dua kumpulan asas: mereka yang memutuskan bahan dan mereka yang membentuknya semula. Dalam kumpulan tersebut, setiap operasi menggunakan gabungan geometri die dan profil tebuk yang berbeza untuk mencapai keputusannya. Begini cara mereka memetakan:

Perhatikan coraknya: operasi pemotongan (mengosongkan, menindik, mengorek, lancing) semuanya memerlukan tepi pemotong yang tajam dan keras dengan kelegaan yang tepat. Operasi membentuk (lentur, lukisan, syiling, timbul) bergantung pada aliran bahan terkawal dan permukaan jejari dan bukannya ricih.

Perbezaan Menekan lwn Menebuk lwn Mengecap

Ketiga-tiga istilah ini menyebabkan kekeliruan berterusan, jadi mari kita selesaikan.Apa itu menekan logam? Ia adalah nama lain untuk mengecap - aplikasi luas daya tekan untuk membentuk kepingan logam menggunakan acuan. Istilah menekan dan mengecap secara fungsional boleh ditukar ganti dalam penggunaan industri. Anda akan mendengar "menekan logam" lebih kerap dalam konteks pembuatan Eropah dan Asia, manakala kedai Amerika Utara cenderung menyebut "setem."

Tebukan, sebaliknya, merujuk secara khusus kepada penyingkiran bahan - memacu tebuk melalui helaian untuk mencipta lubang atau potongan. Ia adalah satu operasi dalam keluarga menekan dan mengecap yang lebih besar, bukan sinonim untuknya.

Perbezaan praktikal penting apabila menentukan kerja:

• Mengecap dan menekan- kategori proses lengkap, merangkumi semua operasi kepingan logam-teras dari pemotongan hingga pembentukan.
• Menekan dan menumbuk- menekan ialah kaedah aplikasi paksa; menumbuk ialah satu operasi pemotongan khusus yang menggunakan daya itu untuk mengeluarkan bahan.
• Menumbuk seorang diri- sentiasa melibatkan pengasingan bahan, sentiasa menghasilkan slug, sentiasa memerlukan kelegaan pemotongan antara pukulan dan acuan.

Jenis Operasi Yang Berkongsi Alatan

Tidak setiap operasi memerlukan die yang unik. Beberapa berkongsi geometri punch biasa atau boleh digabungkan dalam satu alat:

• Menindik dan mengosongkan menggunakan pukulan yang hampir sama-dan-mekanik mati - hanya niat (kekalkan lubang vs. simpan slug) berbeza. Satu dadu progresif secara rutin mengendalikan kedua-duanya dalam stesen berurutan.
• Membongkok dan membentuk tumbukan selalunya berkongsi profil berjejari-, berbeza terutamanya dalam kedalaman lejang dan bentuk rongga die.
• Mencipta syiling dan mencetak timbul kedua-duanya menggunakan rongga tertutup atau separa-tertutup tetapi beroperasi pada tan yang jauh berbeza - syiling mungkin memerlukan lima hingga sepuluh kali daya timbul untuk jejak yang serupa.

Realiti alat-yang dikongsi ini ialah sebab die progresif mendominasi pengeluaran-volume tinggi. Jalur tunggal melalui berbilang stesen - menindik pada satu, torehan pada satu lagi, membongkok pada - seterusnya setiap satu menggunakan-geometri tebuk terbina dalam set dadu bersatu. Seni bina set dadu itu, dan cara ia menyusun operasi ini, adalah di mana keputusan kejuruteraan sebenar bermula.

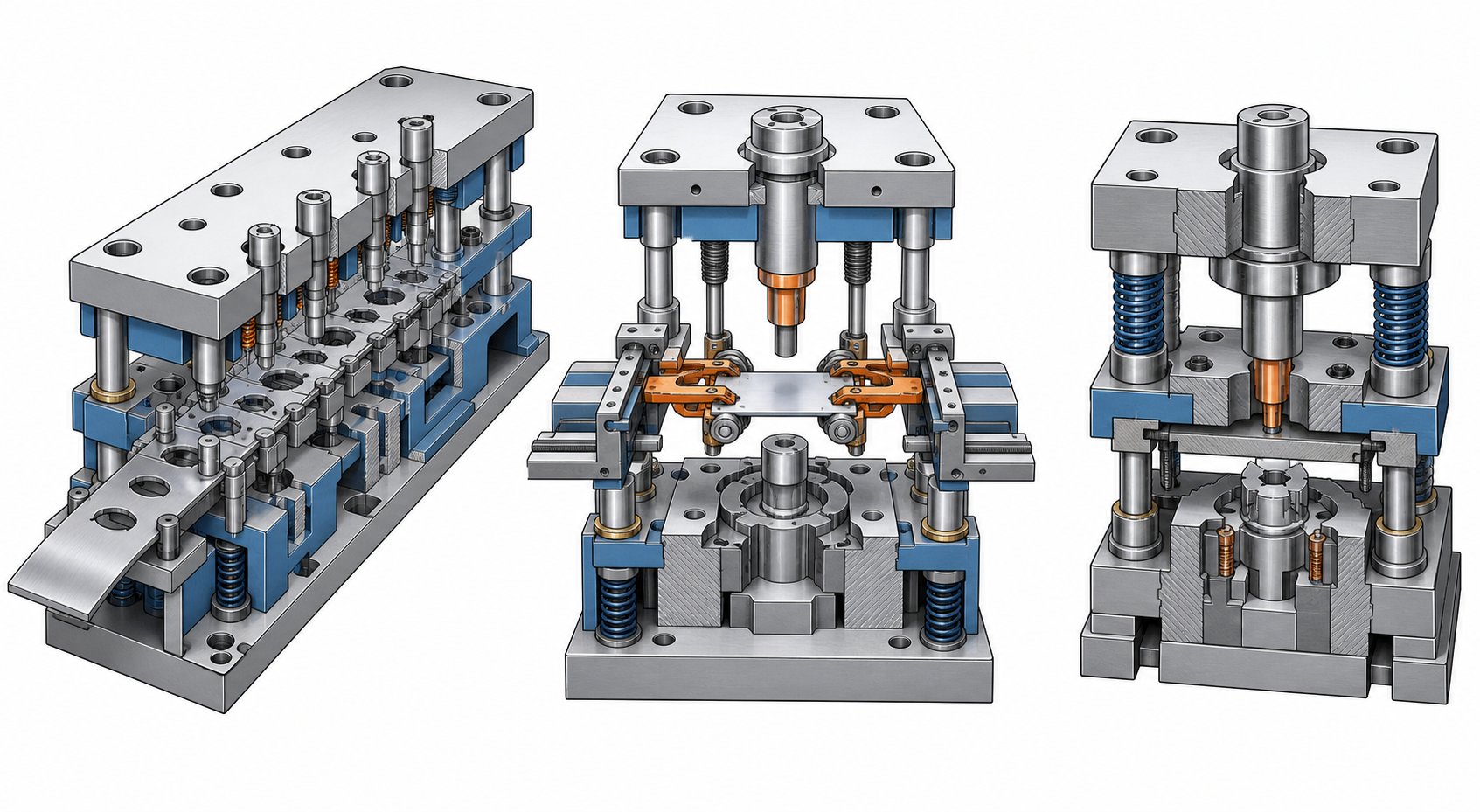

Jenis Die dan Bila Menggunakan Setiap

Satu set die bersatu boleh menyusun urutan menindik, torehan dan lenturan dalam satu alat - tetapiseni binaalat itu menentukan bahagian yang anda boleh buat, berapa cepat anda boleh membuatnya dan berapa kos setiap satu. Tiga seni bina die utama mendominasi pengecapan alat dan die: progresif, pemindahan dan kompaun. Masing-masing mengendalikan berbilang-jujukan operasi secara berbeza, dan memilih yang salah membakar wang pada perkakas yang sama ada tidak dapat memenuhi permintaan volum atau kos yang jauh lebih tinggi daripada waran kerumitan bahagian.

Seni Bina Die Progresif dan Kes Penggunaan Ideal

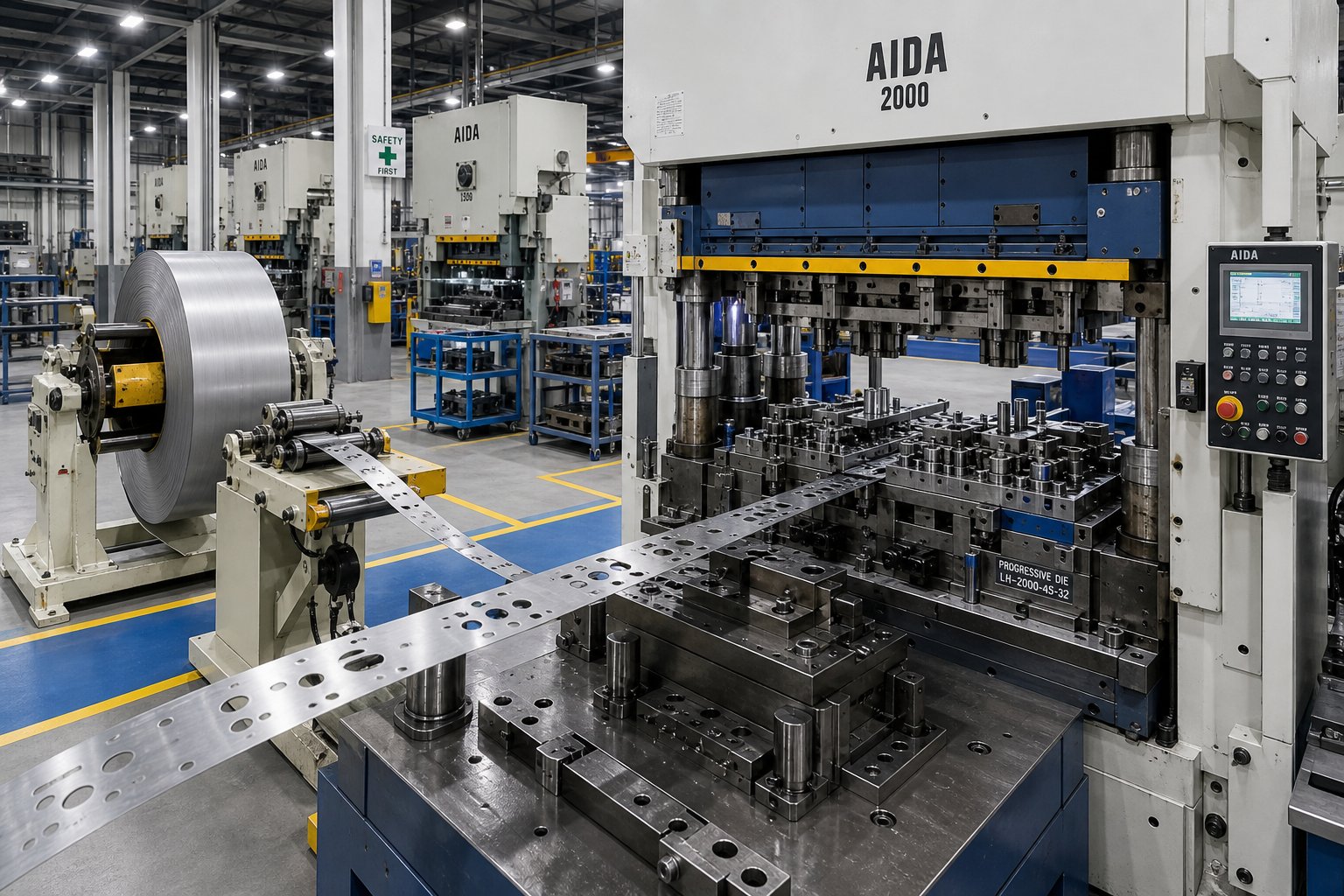

Dai progresif menyuap jalur logam berterusan melalui satu siri stesen, masing-masing melakukan operasi yang berbeza - memotong, membentuk, membongkok - manakala bahan kerja kekal bersambung ke jalur pembawa sepanjang keseluruhannya. Bahagian itu hanya berpisah di stesen akhir. Seni bina ini adalah tujuan-dibina untuk kelajuan. Satu pukulan tekan memajukan jalur dan menyelesaikan satu operasi di setiap stesen secara serentak, bermakna bahagian siap jatuh dengan setiap kitaran.

Di mana mati progresif bersinar:

• Larian pengeluaran-volume tinggi (biasanya 10,000+ bahagian setiap larian, selalunya berjuta-juta setiap tahun)
• Bahagian kecil hingga sederhana-dengan kerumitan geometri sederhana
• Aplikasi yang memerlukan toleransi yang ketat merentasi pelbagai ciri, kerana semua operasi merujuk jalur dan lubang pandu yang sama
• Bahagian yang menggabungkan operasi pemotongan dan pembentukan yang boleh disusun secara linear

Pertukaran? Pelaburan perkakas pendahuluan yang lebih tinggi dan fleksibiliti terhad untuk perubahan reka bentuk selepas acuan dibina. Set die stamping progresif memerlukan perancangan yang teliti kerana setiap geometri stesen adalah tetap berbanding dengan janjang jalur. Tetapi untuk pengeluaran-yang lama, kos setiap bahagian menurun secara mendadak - menjadikan pelaburan awal mudah untuk dibenarkan.

Reka Bentuk Pemindahan Die untuk Geometri Kompleks

Pemindahan dies mengambil pendekatan yang berbeza secara asasnya. Daripada mengekalkan bahan kerja dilekatkan pada jalur pembawa, mereka mengasingkan kosong di stesen pertama dan kemudian menggunakan jari mekanikal atau penggenggam untuk mengalihkannya secara bebas antara stesen pembentukan berikutnya. Setiap stesen beroperasi pada bahagian-berdiri bebas.

Kemerdekaan ini membuka kunci keupayaan kematian progresif yang tidak dapat dipadankan:

• Bahagian yang dilukis dalam-dalam - memandangkan tempat kosong tidak dikekang oleh jalur pembawa, bahan boleh mengalir dengan bebas ke dalam rongga lukisan
• Komponen besar yang akan membazirkan bahan jalur yang berlebihan jika disambungkan
• Geometri 3D kompleks yang memerlukan pembentukan dari pelbagai arah
• Bahagian yang memerlukan benang, rusuk, knurl atau ciri lain yang menuntut bahan kerja diposisikan semula antara operasi

Penghapusan jalur pembawa juga bermakna kurang bahan buangan setiap bahagian. Dalam acuan progresif, web penghubung antara bahagian adalah sekerap tulen. Penggenggam pemindahan menggantikan web itu, menjimatkan bahan pada setiap kitaran. Walau bagaimanapun, mekanisme pemindahan menambah kerumitan dan kos kepada kedua-dua alatan dan persediaan akhbar, dan masa kitaran berjalan lebih perlahan daripada operasi progresif kerana pengendalian mekanikal antara stesen.

Kompaun Mati untuk -Ketepatan Pengosongan Tinggi

Dail kompaun beroperasi pada prinsip yang sama sekali berbeza - ia melakukan berbilang operasi pemotongan dalam satu pukulan tekan dalam satu stesen. Tiada perkembangan jalur dan tiada mekanisme pemindahan. Pukulan turun, dan bahagian itu dipotong, ditikam, dan dikeluarkan secara serentak dalam satu gerakan.

Bunyi terhad? Ia adalah, secara geometri. Tetapi untuk bahagian rata yang memerlukan mesin basuh - ketepatan yang luar biasa, syiar, laminasi elektrik, mati kompaun kosong ketepatan - memberikan kepekatan dan kerataan yang sukar dipadankan die progresif. Kerana semua canggih melibatkan bahan secara serentak, tiada ralat kedudukan terkumpul dari stesen-ke-pemindahan stesen.

Fikirkan ia sebagai perbezaan antara pengosongan halus berbanding pengecapan dengan alat progresif: apabila belanjawan toleransi anda ketat dan bahagian geometri adalah satah, acuan kompaun selalunya memberikan hasil yang lebih baik pada kos perkakas yang lebih rendah. Hadnya ialah acuan kompaun hanya mengendalikan operasi pemotongan - tanpa membentuk, membongkok atau melukis dalam alat yang sama.

Rangka Kerja Keputusan untuk Pemilihan Jenis Die

Seni bina set die stamping yang betul bergantung pada lima pembolehubah yang berfungsi bersama. Begini cara mereka membandingkan merentas tiga pilihan utama:

Bilakah anda perlu meningkatkan dari satu jenis die ke yang seterusnya? Ini adalah pencetus:

• Kompaun kepada progresif:Apabila bahagian anda memerlukan operasi membentuk melangkaui pemotongan rata, atau apabila volum melebihi -basikal lejang tunggal yang boleh disampaikan dengan cekap.
• Progresif untuk dipindahkan:Apabila saiz bahagian melebihi had lebar jalur praktikal, apabila lukisan dalam diperlukan, atau apabila bahan buangan daripada web pembawa menjadi kos-menghalang untuk aloi mahal.
• Mana-mana jenis untuk kompaun:Apabila toleransi kerataan dan ketumpuan adalah lebih ketat daripada kedudukan stesen progresif-ke-yang boleh dipegang dengan pasti, dan geometri bahagian kekal satah.

Jumlah pengeluaran sahaja tidak menentukan pilihan. Bahagian yang kecil dan kompleks pada 500,000 unit setahun menunjukkan acuan progresif. Perumahan yang besar dan dalam-dengan 5,000 unit setahun memerlukan acuan pemindahan tanpa mengira volum. Dan kosong ketepatan mudah pada sebarang isipadu mendapat manfaat daripada ketepatan yang wujud bagi acuan kompaun.

Seni bina die menentukan sampul apa yang mungkin - tetapi dalam sampul itu, prestasi bergantung kepada dua perkara: dari apa penebuk itu dibuat dan cara geometrinya berinteraksi dengan bahan bahan kerja. Itu adalah pembolehubah di mana kebanyakan kegagalan perkakas sebenarnya berasal.

Jenis Punch dan Geometrinya

Seni bina mati menetapkan peraturan untuk operasi yang berlaku dan dalam urutan apa. Tetapi pukulan - komponen yang benar-benar menghubungi bahan kerja - menentukanbagaimanasetiap operasi dijalankan. Penebuk muka-rata dan tebuk serong mengenai helaian yang sama pada jarak yang sama akan menghasilkan keadaan tepi yang berbeza, keperluan daya yang berbeza dan gelagat slug yang berbeza. Apabila anda menumbuk logam pada kelajuan pengeluaran, perbezaan geometri tersebut memisahkan bahagian bersih daripada tong sampah.

Menindik dan Mengkosongkan Tebuk Geometri

Penebuk menindik dan mengosongkan berkongsi mekanik asas yang sama - kedua-duanya memacu melalui kepingan logam untuk memisahkan bahan di sepanjang garis ricih. Perbezaannya terletak pada bahagian mana yang anda simpan. Tetapi pilihan geometri mempengaruhi kedua-dua operasi dengan cara yang boleh diukur.

Pukulan muka rata-piawai menggunakan daya secara seragam merentas keseluruhan-bahagian secara serentak. Ia adalah geometri garis dasar untuk operasi tebukan kepingan: boleh diramal, mudah diasah dan sesuai untuk kebanyakan profil lubang standard. Kelemahannya? Daya pemotongan puncak melanda sekaligus, menghasilkan snap-melalui kejutan yang menekankan kedua-dua bingkai perkakas dan tekan.

Pukulan serong menyudut muka pemotongan pada 3 hingga 6 darjah, memulakan pemotongan secara progresif merentas bahan dan bukannya sekaligus. Penyelidikan yang didokumenkan olehGaris Panduan Permohonan AHSSmenunjukkan geometri ini mengurangkan daya tusukan maksimum lebih daripada 50% sambil meningkatkan nisbah pengembangan lubang sehingga 60% berbanding tebukan rata. Arah ricih berjalan selari dengan arah guling dengan prestasi optimum pada sekitar 17% kelegaan die.

Penebuk atas bumbung membawa konsep lebih jauh - profil bergerigi yang menghubungi helaian pada garis tengah dahulu, kemudian secara beransur-ansur menggunting keluar. Kajian menunjukkan pengurangan daya sehingga 80% berbanding pukulan rata, dengan pengurangan ketara-tanaj. Untuk menebuk kepingan logam dalam gred-kekuatan tinggi (780 MPa dan ke atas), geometri ini memanjangkan hayat akhbar dan alat secara mendadak.

Penebuk cekung menggunakan-muka melengkung ke dalam yang melibatkan perimeter helaian terlebih dahulu, mencipta tindakan bekam pada slug. Ini meningkatkan pengekalan slug dalam acuan tetapi memperkenalkan kebolehubahan dalam keadaan tepi di sekeliling perimeter lubang - menjadikannya kurang sesuai untuk bahagian yang memerlukan kemuluran tepi seragam.

Fungsi Pembentukan dan Pilot Punch

Tidak setiap pukulan memotong. Membentuk tebuk membentuk semula bahan tanpa pemisahan - bebibir lentur, mencipta ciri timbul, permukaan syiling atau cawan lukisan. Geometri mereka menggunakan jejari yang besar dan bukannya tepi pemotong yang tajam, kerana matlamatnya adalah aliran bahan terkawal dan bukannya patah ricih. Jejari yang terlalu-tajam pada pukulan seri menipiskan bahan secara berlebihan pada garisan selekoh; jejari yang terlalu-besar gagal mentakrifkan ciri dengan jelas.

Pukulan juruterbang mempunyai tujuan yang sama sekali berbeza: penjajaran. Dalam operasi acuan progresif, penebuk juruterbang memasuki lubang pra{1}}untuk mengesan jalur dengan tepat sebelum pemotongan bermula di setiap stesen. Mereka ditusuk atau peluru-ditubuhkan ke tengah-di dalam lubang perintis, dan mereka mengikat jalur sebelum sebarang tumbukan pemotongan bersentuhan. Tanpa pandu yang tepat, setiap ciri berikutnya hanyut daripada kedudukan sebenar - ralat terkumpul yang menggabungkan merentas stesen dalam turutan tebuk & setem.

Profil Tebuk Torehan dan Lancing

Pukulan torehan mengeluarkan bahan dari tepi jalur atau penjuru pemangkasan - kosong, mencipta tab atau membuka kawasan untuk lenturan seterusnya. Profil mereka sepadan dengan geometri reka letak jalur dan biasanya menampilkan muka pemotongan rata atau bersudut yang direka untuk menghalakan slug dari rongga acuan dengan bersih.

Lancing tumbukan dipotongdanbengkok dalam satu pukulan. Mereka memutuskan sebahagian bahan untuk membuat tab, louver atau sambungan pembawa tanpa mengasingkan bahan kerja sepenuhnya. Pinggir pemotong bersudut untuk memulakan ricih pada satu sisi sambil membengkokkan bahan terbebas ke sudut terkawal. Ini menjadikan ia penting dalam acuan progresif di mana pembawa jalur mesti terus berhubung melalui berbilang stesen - tombak menentukan tempat jalur boleh melentur tanpa terputus sebelum waktunya.

Memadankan Jenis Pukulan dengan Keperluan Bahagian

Berikut ialah klasifikasi penuh, disusun mengikut perkara yang dilakukan oleh setiap geometri dan jenis kelebihan yang ditinggalkannya:

Ketebalan bahan juga mendorong profil tebukan yang berprestasi terbaik. Apabila stok semakin tebal, penalti kerana menggunakan-penebuk muka yang rata akan meningkatkan - kuasa yang lebih tinggi, lebih cepat-melalui, lebih cepat haus. Berikut ialah panduan praktikal untuk memilih profil punch berdasarkan julat ketebalan:

• Di bawah 1.0 mm:Pukulan muka rata-mengendalikan kebanyakan bahan dengan cekap. Keperluan daya kekal cukup rendah sehingga pengoptimuman geometri menawarkan faedah minimum untuk gred standard.
• 1.0 mm hingga 2.0 mm:Penebuk serong menjadi berfaedah untuk-bahan berkekuatan tinggi (tegangan melebihi 590 MPa). Pengurangan daya memanjangkan hayat alat dengan ketara pada volum pengeluaran.
• 2.0 mm hingga 4.0 mm:Geometri atas bumbung atau serong amat disyorkan. Daya puncak dengan tumbukan rata pada bingkai tekan tekanan ketebalan ini dan mempercepatkan haus tebukan secara mendadak.
• Di atas 4.0 mm:Penebuk sudut ricih-khusus adalah penting. Penebuk muka rata-pada ketebalan ini menghasilkan pancang tan yang berisiko retak kedua-dua penebuk dan plat cetakan.

Pemilihan geometri bukan kosmetik - ia mengawal secara langsung keadaan tepi bahagian anda akan dibawa ke dalam pembentukan, kimpalan atau pemasangan hiliran. Profil pukulan yang dipilih dengan buruk menghasilkan penaik tekanan pada tepi potong yang merambat menjadi retak semasa operasi berikutnya. Tetapi geometri yang sempurna gagal sebelum waktunya jika ia dibuat daripada bahan yang salah, itulah sebabnya pemilihan gred keluli alat adalah pembolehubah kritikal seterusnya dalam persamaan perkakas.

Pemilihan Bahan untuk Dies dan Pukulan

Geometri pukulan yang sempurna masih gagal sebelum waktunya jika dikisar daripada keluli yang salah. Plat mati D2 yang menjalankan aloi kuprum bergelora dalam beribu-ribu pukulan. S7 penebuk pemotongan tahan karat yang melelas haus kepada tidak berguna dalam sebahagian kecil daripada jangka hayatnya. Pemilihan bahan ialah tempat hayat alat, kualiti bahagian dan kos-setiap-tekanan bercantum - dan ia merupakan pembolehubah yang paling kerap dipilih oleh tabiat berbanding analisis.

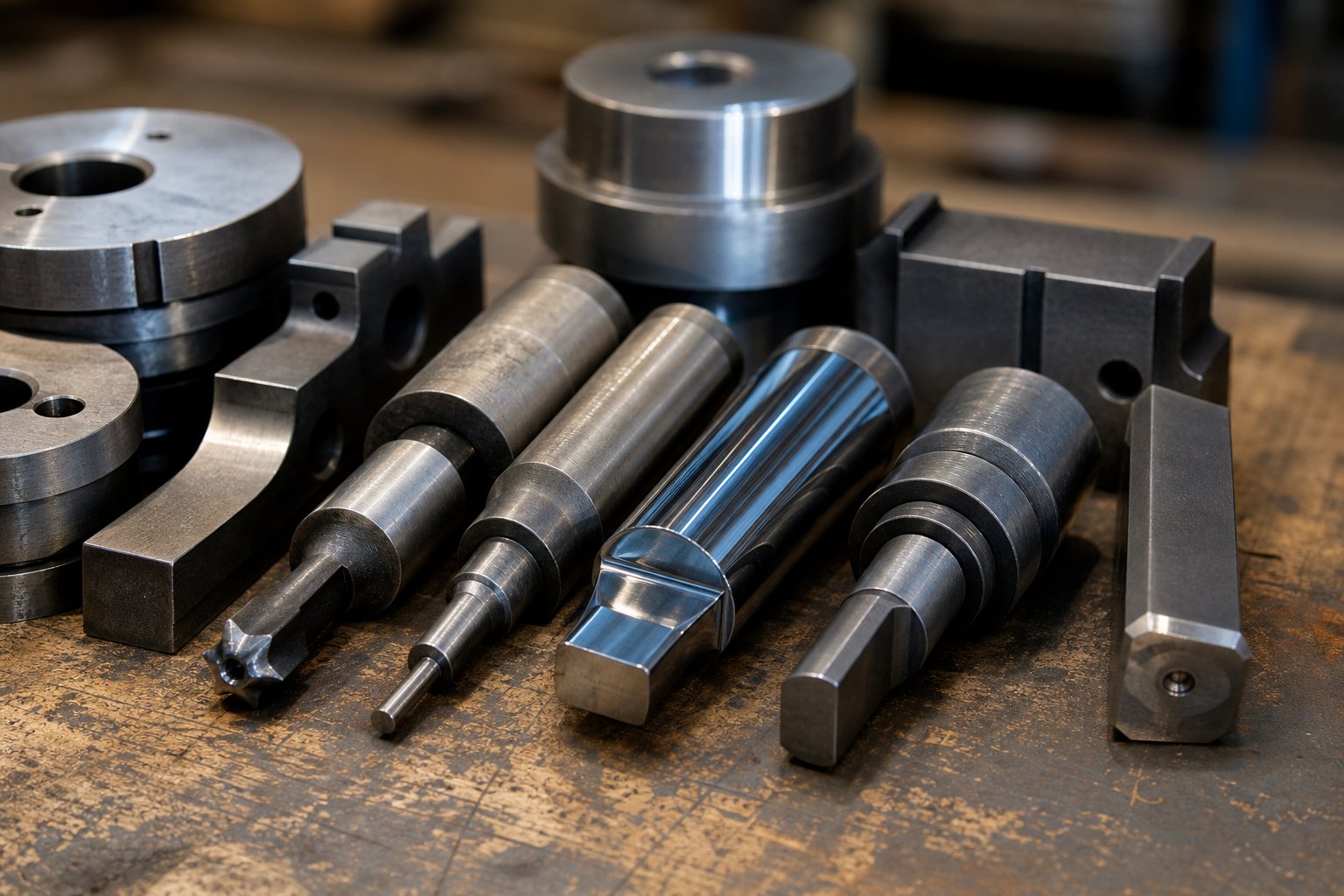

Empat gred keluli alat dan satu keluarga karbida meliputi sebahagian besar aplikasi keluli setem. Masing-masing menempati zon tertentu pada segi tiga rintangan haus-keliatan-kekerasan, dan pemahaman di mana mereka duduk menentukan sama ada alatan anda bertahan 50,000 pukulan atau 5,000,000.

Gred Keluli Alat untuk Die Setem

Keluli alat untuk pengecapan kerja-sejuk jatuh mengikut spektrum. Pada satu hujung: rintangan haus maksimum dengan keliatan terhad. Sebaliknya: penyerapan kejutan yang luar biasa dengan kadar haus yang lebih cepat. Bahan bahan kerja anda, jumlah pengeluaran dan selang penyelenggaraan yang boleh diterima menentukan di mana pada spektrum tersebut permohonan anda sampai.

Begini cara membaca jadual itu secara praktikal.Keluli alat D2ialah pilihan lalai untuk -mengkosongkan dan menindik lama - kandungan kromium 12%nya memberikan pengerasan yang mendalam dan rintangan lelasan yang luar biasa, menjadikannya tenaga kerja untuk pengecapan dies memproses jalur keluli karbon pada volum melebihi 100,000 bahagian. Pertukaran adalah rapuh di bawah kejutan. Jika operasi anda melibatkan pembentukan berat, hentaman mengejut atau bahan lebih tebal daripada 3 mm, keliatan sederhana D2 menjadi liabiliti.

A2 duduk di bahagian tengah. Ia mengeras dalam udara dengan kurang herotan daripada D2, mesin lebih mudah dan memberikan rintangan haus yang mencukupi untuk-pengeluaran volum sederhana pada stok tolok ringan atau berat. Apabila anda memerlukan keluli mati-semua guna yang baik dan volum anda tidak membenarkan-yang lebih sukar untuk-mengisar D2, A2 ialah tempat kebanyakan kedai mendarat.

M2 memasuki gambar apabila haba adalah musuh. Sebagai gred keluli-tinggi, ia mengekalkan kelebihan canggihnya pada suhu yang akan melembutkan D2 atau A2. Penekanan kadar-lejang-tinggi yang berjalan secara berterusan menjana haba geseran yang mencukupi untuk meredakan keluli kerja sejuk-konvensional di mutakhir - M2 menentang kemerosotan itu. Julat kekerasannya 60-66 HRC juga menjadikannya sesuai untuk penebuk yang perlu menembusi bahan bahan kerja yang lebih keras tanpa ubah bentuk.

S7 ialah penyerap hentak kumpulan. Dengan keliatan hentaman Charpy yang jauh melebihi D2 atau A2, ia mengendalikan lonjakan beban mendadak yang menghasilkan operasi membentuk - terutamanya apabila mengecap-tolok tinggi-kekuatan keluli atau menjalankan operasi dengan tujahan sisi yang ketara. Anda akan mengorbankan hayat haus berbanding D2, tetapi dadu tidak akan pecah atau retak dalam keadaan yang akan memecahkan gred yang lebih keras.

Pilihan Karbida untuk-Tebukan Isipadu Tinggi

Tungsten karbida menduduki peringkat prestasi yang berbeza sepenuhnya. Dengan kekerasan melebihi 88 HRA (bersamaan dengan kira-kira 70+ HRC) dan rintangan haus 10 hingga 30 kali lebih besar daripada keluli alat, perkakasan karbida memberikan hayat cetakan yang diukur dalam berjuta-juta pukulan dan bukannya ratusan ribu. Untuk operasi menekan kepingan logam yang menjalankan pengeluaran volum tinggi-berterusan, karbida secara asasnya mengubah persamaan penyelenggaraan.

Perkakas karbida berharga 3 hingga 5 kali ganda lebih tinggi daripada komponen keluli alat yang setara di hadapan - tetapi pada volum melebihi satu juta bahagian, jumlah kos pemilikan turun di bawah keluli kerana kitaran rerol yang lebih sedikit, kurang masa henti dan dimensi bahagian yang lebih konsisten merentas keseluruhan pengeluaran.

Tangkapan adalah kerapuhan. Karbida tidak boleh menyerap beban sisi, salah jajaran atau hentakan memberi kesan seperti yang boleh dilakukan oleh keluli alat. Pukulan tekan yang tidak sejajar yang hanya meremukkan pukulan D2 akan menghancurkan satu karbida dengan malapetaka. Ini bermakna karbida berfungsi paling baik dalam penekan yang stabil,-yang diselenggara dengan baik yang menjalankan operasi menusuk dan mengosongkan bahan yang konsisten - dengan profil daya yang boleh diramal berbanding membentuk operasi dengan pemuatan sisi berubah-ubah.

Jalan tengah yang praktikal wujud: sisipan karbida pada-lokasi haus tinggi dalam badan cetakan keluli alat. Pendekatan hibrid ini memberikan rintangan haus tahap-karbida pada bahagian tepi pemotong manakala struktur keluli menyerap hentakan dan memberikan keliatan yang diperlukan untuk integriti acuan keseluruhan. Banyak operasi pembuatan stamping menggunakan strategi ini untuk memanjangkan hayat cetakan sebanyak 500-1000% pada titik haus kritikal tanpa menyerap kos penuh pembinaan karbida pepejal.

Memadankan Bahan Die dengan Sifat Bahan Kerja

Bahan kerja yang anda potong menentukan bahan mati yang bertahan. Perhubungan ini lebih bernuansa daripada sekadar memadankan acuan yang lebih keras dengan bahan kerja yang lebih keras - kehausan pelekat (menyedihkan) memperkenalkan mekanisme kegagalan yang berbeza sama sekali yang tidak dapat diselesaikan oleh kekerasan sahaja.

Aplikasi cetakan cetakan kuprum menggambarkan ini dengan sempurna. Aloi kuprum dan kuprum lembut, tetapi ia secara agresif melekat pada permukaan keluli alat di bawah tekanan dan suhu yang dijana semasa pengecapan. Perkakas D2 standard yang menjalankan jalur kuprum menghasilkan kimpalan mikroskopik - perit antara bahan kerja dan permukaan cetakan - yang merendahkan kemasan bahagian dengan cepat dan mempercepatkan haus alatan. Penyelesaiannya bukan keluli yang lebih keras. Ia adalah rawatan permukaan (lapisan TiN atau DLC), permukaan cetakan yang sangat digilap, atau sisipan karbida yang tahan lekatan. Sesetengah kedai bertukar kepada A2 dengan pengilat cermin untuk kerja tembaga khususnya kerana permukaannya mengambil dan memegang kemasan yang lebih halus daripada yang dibenarkan oleh struktur karbida kasar D2.

Keluli tahan karat memberikan cabaran yang bertentangan. Kekerasan dan kecenderungan pengerasan kerjanya-menuntut rintangan haus maksimum - menjadikan D2 atau karbida memasukkan garis dasar untuk mana-mana pengeluaran yang melangkaui prototaip pendek. Operasi menekan kepingan logam pada isipadu tahan karat pada asasnya memerlukan karbida pada bahagian tepi pemotong; keluli alat sahaja haus terlalu cepat untuk mengekalkan konsistensi dimensi merentas kempen pengeluaran penuh.

Untuk keluli karbon lembut - bahan kerja keluli pengecap yang paling biasa - trek pemilihan bahan terutamanya dengan volum:

• Di bawah 100,000 bahagian:A2 menyediakan keseimbangan ekonomik hayat haus dan kemudahan penyelenggaraan
• 100,000 hingga 1,000,000 bahagian:D2 menjadi pilihan standard, memberikan rintangan haus yang diperlukan tanpa kos perkakas yang berlebihan
• Di atas 1,000,000 bahagian:Sisipan karbida atau penebuk karbida penuh mewajarkan premiumnya melalui pengurangan kitaran penyelenggaraan dan kualiti bahagian yang konsisten

Aluminium terletak pada-hujung spektrum yang rendah tetapi berkongsi kecenderungan pedih tembaga. Keluli alat bersalut atau A2 yang digilap biasanya mengendalikan pengecapan aluminium dengan baik, dengan karbida dikhaskan untuk-aplikasi volum yang sangat tinggi yang walaupun corak haus kecil menjadi tidak boleh diterima sepanjang berjuta-juta kitaran.

Pilihan bahan menetapkan siling untuk berapa lama alatan anda boleh berjalan antara campur tangan penyelenggaraan - tetapi ia tidak menghapuskan haus sepenuhnya. Apa yang menentukan sama ada anda mencapai siling itu atau gagal ialah jarak antara pukulan dan mati anda, parameter tunggal dengan pengaruh paling langsung pada kualiti bahagian dan hayat alat.

Pengiraan Kelegaan dan Kualiti Bahagian

Pilihan bahan menetapkan siling untuk hayat alat - tetapi kelegaan menentukan sama ada setiap bahagian yang dicap logam yang meninggalkan acuan anda memenuhi spesifikasi atau hilang. Kelegaan mati-ke-tebuk ialah parameter tunggal dengan pengaruh paling langsung dan segera pada kualiti tepi, pembentukan burr, kadar haus alat dan daya pemotongan. Lakukan dengan betul dan alatan dijalankan untuk ratusan ribu hits dengan hasil yang konsisten. Silapkan walaupun beberapa peratus dan anda akan melihat gejala dalam seribu pukulan pertama.

Jadi apa sebenarnya pelepasan? Ia ialah jurang antara tepi pemotong penebuk dan tepi pemotong bukaan acuan, dinyatakan sebagai peratusan ketebalan bahan kerjasetiap sisi. Perbezaan "setiap pihak" adalah kritikal. Apabila seseorang menyebut "kelegaan 10%", ini bermakna terdapat jurang yang sama dengan 10% daripada ketebalan helaian pada setiap sisi pukulan - bukan 10% jumlah. Untuk kepingan setebal 1.0 mm pada kelegaan 10%, bukaan acuan ialah 1.0 mm + (0.1 mm x 2)=1.2 mm diameter.

Bagaimana Peratusan Kelegaan Berbeza mengikut Bahan

Peraturan lama - 10% ketebalan bahan untuk segala-galanya - telah diwujudkan apabila kebanyakan operasi kepingan logam pengecap menggunakan keluli karbon rendah-sederhana secara eksklusif. SebagaiMajalah MetalFormingdokumen, peraturan ini muncul pada masa apabila bahan-kuat dan eksotik yang lebih tinggi tidak tersedia. Menggunakannya secara universal hari ini menimbulkan masalah - kerosakan pukulan pramatang, tekanan pelucutan yang berlebihan, daya pemotongan yang lebih tinggi dan peningkatan penjanaan burr.

Mengapa jenis bahan mengubah keperluan pelepasan? Ia datang kepada hubungan antara kekuatan hasil dan kekuatan tegangan. Semasa pemotongan, penebuk terlebih dahulu mengubah bentuk (menyemperit) bahan, mewujudkan zon berkilat berkilat. Sebaik sahaja tegasan melebihi kekuatan tegangan bahan, keretakan berlaku, mewujudkan zon pecah yang lebih kasar. -Keluli karbon rendah mempunyai kekuatan tegangan kira-kira dua kali ganda nilai hasilnya, membenarkan ubah bentuk ketara sebelum patah - menghasilkan profil potong "satu-pertiga ricih, dua-pertiga" klasik pada pelepasan 10%.

Keluli{0}}kekuatan tinggi membalikkan hubungan ini. Kekuatan hasil mereka hampir dengan kekuatan tegangannya, bermakna ubah bentuk yang sangat sedikit berlaku sebelum patah bahan. Gred ini memerlukan lebih banyak kelegaan untuk membiarkan satah patah merambat dengan bersih. Bahan yang lebih lembut seperti aluminium dan tembaga memerlukan kurang kelegaan kerana ia mudah berubah bentuk dan tingkah laku patahnya bertindak balas dengan baik kepada jarak yang lebih ketat.

Begini cara peta kelegaan yang disyorkan merentas bahan bahan kerja biasa dalam proses pengecapan kepingan logam:

Perhatikan corak: apabila kekuatan tegangan meningkat, kelegaan yang diperlukan meningkat dengannya. Hubungan itu tidak linear sempurna, tetapi trendnya konsisten. Penyelidikan tentang gred keluli berkekuatan tinggi-tinggi lanjutan mengesahkan bahawa kelegaan dalam julat 13-15% selalunya menghasilkan prestasi pengembangan lubang terbaik untuk keluli dwi fasa - terutamanya lebih baik daripada lalai 10% sejarah.

Ketebalan-Pelarasan Pembersihan Berasaskan

Gred bahan menetapkan peratusan garis dasar, tetapi ketebalan mengubahnya. Stok yang lebih tebal memerlukan peratusan pelepasan yang lebih tinggi sedikit daripada stok yang lebih nipis daripada gred yang sama, walaupun kedua-duanya berkongsi sifat tegangan yang sama. kenapa? Skala mekanik patah dengan ketebalan - satah patah memerlukan lebih banyak ruang untuk merambat dan menjajarkan dengan bersih melalui bahagian-bahan yang lebih besar.

Untuk proses pengecapan kepingan logam dari segi praktikal, ini bermakna kepingan keluli lembut 0.5 mm mungkin berjalan dengan sempurna pada 8% setiap sisi, manakala kepingan 3.0 mm gred yang sama berprestasi lebih baik pada 10-12% setiap sisi. Pelarasan biasanya 1-2% kelegaan tambahan setiap sisi untuk setiap peningkatan ketara dalam kategori ketebalan.

Begini cara ketebalan berinteraksi dengan pelepasan untuk senario pengeluaran biasa:

Nilai ini berfungsi sebagai titik permulaan. Pengoptimuman dunia-sebenar selalunya melibatkan menjalankan pemotongan percubaan dan memeriksa profil tepi - memeriksa bahawa zon yang dikilap beralih secara seragam ke dalam zon patah tanpa garisan ricih sekunder atau lompang.

Tekan tonase juga mengikat terus ke dalam pemilihan kelegaan. Daya yang diperlukan untuk memotong bahan mengikut perhubungan yang mudah: daya pemotongan sama dengan kekuatan ricih bahan didarab dengan perimeter pemotongan dan ketebalan stok. Lebih banyak kelegaan secara amnya mengurangkan sedikit daya pemotongan kerana patah bermula lebih awal. Sebaliknya, kelegaan yang lebih ketat memerlukan lebih banyak daya - dan menghasilkan lebih banyak snap-melalui kejutan apabila bahan akhirnya memberi laluan. Untuk setiap bahagian bercop logam yang anda hasilkan, daya pemotongan mesti kekal dalam tan terkadar penekan anda dengan margin yang mencukupi (biasanya 60-70% daripada kapasiti terkadar paling banyak) untuk melindungi kedua-dua perkakas dan rangka mesin.

Menyedari Masalah Kelegaan di Bahagian Bercop

Pelepasan yang salah mengumumkan dirinya melalui gejala khusus yang boleh didiagnosis. Tepi potong bahagian yang dicop memberitahu anda apa yang telah berlaku - jika anda tahu perkara yang perlu dicari. Inilah hasil pelepasan yang tidak mencukupi dan berlebihan:

• Kelegaan tidak mencukupi (terlalu ketat):
  • Ricih sekunder - penampilan potongan berganda-pada zon patah di mana garis patah dari bahagian tebuk dan die tidak bertemu dengan bersih
  • Meningkatkan daya pemotongan dan sentakan-melalui tonase, mempercepatkan penebuk dan kehausan tekan
  • Daya pelucutan yang lebih tinggi kerana bahan mencengkam pukulan dengan lebih kuat
  • Mikro-retak kelihatan pada peralihan ricih-ke-patah di bawah pembesaran
  • Penjanaan haba yang berlebihan di bahagian canggih, melembutkan keluli alat dari semasa ke semasa
• Pelepasan berlebihan (terlalu longgar):
  • Gulingan besar (tepi bulat pada bahagian tebuk-masuk) memakan bahagian ketebalan helaian yang berlebihan
  • Peningkatan ketinggian burr pada bahagian-die keluar
  • Zon patah yang lebih luas dengan tekstur permukaan yang lebih kasar dan tidak sekata
  • Ketepatan dimensi yang lemah - saiz lubang melayang dari nominal apabila bahan ditarik ke dalam semasa pemotongan
  • Risiko patah tegangan bermula dalam zon guling untuk bahan-kekuatan tinggi
• Kelegaan tidak sekata (alatan tidak sejajar):
  • Burr pada satu sisi lubang hanya - penunjuk klasik pukulan-ke-mati salah jajaran
  • Corak haus yang tidak sekata pada tebuk atau die cutting edge
  • Bahagian rentas slug tirus-boleh dilihat semasa pemeriksaan slug
  • Kemerosotan progresif terhadap pengeluaran berjalan kerana daya yang tidak sekata mempercepatkan haus tidak simetri

Untuk keluli lembut, penunjuk tradisional ialah ketinggian burr - apabila melebihi lebih kurang 10% daripada ketebalan bahan, perkakas memerlukan perhatian. Tetapi untuk gred kekuatan tinggi-tinggi, penyelidikan menunjukkan ketinggian burr kekal secara relatif tetap tanpa mengira kehausan alatan. Sebaliknya, keseragaman tepi menjadi metrik kritikal: cari zon kilauan yang berbeza dengan peralihan seragam dan lancar ke dalam zon patah. Sebarang ricih sekunder, lompang atau masalah kelegaan isyarat peralihan tidak-seragam yang akan merambat menjadi rekahan tepi semasa operasi membentuk seterusnya.

Mendapatkan kelulusan dengan betul bukan-keputusan persediaan sekali. Ia adalah parameter yang merosot dari semasa ke semasa apabila perkakasan haus - dan mengetahui seberapa cepat kemerosotan itu berlaku, dan apa yang berlaku apabila pelepasan-simptom berkaitan diabaikan, membawa terus kepada cara mod kegagalan mati biasa berkembang dan cara menghalangnya.

Mod Kegagalan dan Pencegahan Biasa dalam Stamping Dies

Degradasi kelegaan tidak berlaku secara berasingan. Ia mencetuskan lata mod kegagalan - penarikan slug, pukulan pecah, perit, serpihan mati - yang menggabungkan satu sama lain jika tidak didiagnosis. Slug yang ditarik merosakkan muka pukulan. Pukulan yang rosak menghasilkan daya pemotongan yang tidak sekata. Daya yang tidak sekata mempercepatkan memakai die secara tidak simetri. Dalam beberapa ribu pukulan tambahan, anda telah beralih daripada hanyut pelepasan kecil kepada malapetaka perkakas penuh. Memahami punca setiap mod kegagalan, mengenali simptom awalnya dan campur tangan sebelum ia meningkat adalah perkara yang memisahkan proses pengecapan dalam pembuatan yang berjalan secara boleh diramalkan daripada proses yang berlaku di antara penutupan kecemasan.

Punca Tarik Slug dan Pukulan Pecah

Menarik slug adalah antara kegagalan yang paling merosakkan dalam mana-mana proses setem. Ia berlaku apabila cebisan-keluar yang ditebuk melekat pada muka tebuk semasa penarikan balik dan-masuk semula jalur pada pukulan seterusnya. Satu slug yang ditarik boleh mengemekkan bahan kerja, memecahkan pukulan atau merosakkan rongga acuan - dan pada kelajuan pengeluaran melebihi 200 pukulan seminit, kerosakan berlaku sebelum sesiapa menyedarinya.

Mengapa slug melekat? Beberapa mekanik bekerja bersama:

• Kesan vakum:Apabila pukulan ditarik balik, kesesuaian ketat antara slug dan rongga die mencipta poket vakum yang menyedut slug ke atas. Kelegaan yang ketat memperhebatkan ini kerana slug sesuai dengan rongga dengan lebih tepat, memerangkap udara di bawahnya.
• Lekatan minyak:Pelincir pengecap mewujudkan ketegangan permukaan antara slug dan muka tebuk, terutamanya dengan-penebukan muka rata yang memaksimumkan kawasan sentuhan.
• Pengekalan slug yang tidak mencukupi:Jika bukaan dadu tidak mempunyai sebarang ciri pengekalan kejuruteraan - tirus terbalik, duri atau dinding bertekstur - tiada apa pun yang dapat menahan slug di tempatnya setelah daya vakum melebihi berat dan geseran slug itu sendiri.
• Cengkaman belakang musim bunga-:Apabila kelegaan berlebihan, slug akan berubah bentuk sedikit semasa pemotongan dan kembali ke belakang dengan ketat terhadap tumbukan semasa penarikan balik.

Strategi pencegahan terdiri daripada mudah kepada kejuruteraan.Amalan industrimengesyorkan lubang udara yang digerudi melalui penebuk menindik untuk memecahkan pengedap vakum, pegas-pin ejektor yang dimuatkan yang menolak slug bebas daripada muka penebuk, dan slug-mengawal butang mati dengan duri bersudut atau slot yang mencengkam slug dalam matriks. Balikkan-bukaan dadu tirus - di mana lubang menjadi lebih ketat (0.0005 hingga 0.001 inci) ke arah bawah - tahan slug dalam mampatan dan menghalang pergerakan ke atas. Untuk acuan-tinggi progresif, ciri pengekalan slug kejuruteraan digabungkan dengan laluan pemindahan sekerap terkawal adalah penting dan bukannya pilihan.

Pecah pukulan, sebaliknya, biasanya berpunca daripada tekanan tertumpu dan bukannya lekatan. Penyebab biasa termasuk:

• Diameter tebuk terlalu kecil berbanding ketebalan bahan (di bawah nisbah 1:1 dalam keluli lembut, di bawah 2:1 dalam tahan karat)
• Pesongan sisi daripada panduan tidak sejajar atau suapan bahan yang tidak sekata
• Kejutan kesan akibat terkena slug yang ditarik atau bertindih-bahan ketebalan dua kali ganda
• Kepenatan retak akibat sokongan sandaran tebuk yang tidak mencukupi atau snap berulang-melalui pemuatan
• Pelembutan haba pada hujung pemotongan daripada pelinciran yang tidak mencukupi semasa-berbasikal berkelajuan tinggi

Pukulan berdiameter kecil-terutama terdedah. Apabila keratan rentas tebuk-berkurang, beban mampatan seunit luas meningkat secara eksponen - dan nisbah kelangsingan menjadikan tebuk terdedah kepada lengkokan lajur di bawah pemuatan paksi-luar. Menyokong tumbukan kecil dengan penari telanjang berpandu yang terlibat sebelum hujung pemotongan menyentuh bahan kerja secara mendadak mengurangkan kadar pecah.

Reka Bentuk Notch Bypass untuk Kawalan Jalur

Ketidakstabilan jalur menyebabkan salah suapan, dan salah suapan menyebabkan pukulan pecah. Dalam operasi acuan progresif, jalur mesti bergerak dengan tepat dari stesen ke stesen sambil membawa ciri yang terbentuk sebahagian - tab terangkat, cawan yang dilukis, bebibir bengkok - yang boleh berlanggar dengan perkakas jika laluan jalur tidak diurus dengan teliti. Di sinilah takuk pintasan menjadi kritikal.

Tujuan takuk pintasan dalam cetakan cetakan adalah untuk mencipta ciri pelepasan tempatan yang membolehkan kawasan yang terbentuk, komponen perkakas atau geometri stesen bersebelahan mengosongkan tanpa gangguan semasa kemajuan jalur. Ia adalah ciri kecil dalam reka letak jalur - tetapi reka bentuknya secara langsung mempengaruhi kekuatan pembawa, kestabilan suapan dan ketepatan bahagian hiliran.

Takik pintasan negatif dan positif dalam acuan pengecapan kepingan logam menerangkan dua pendekatan untuk mencipta kelegaan itu:

Orientasi takuk pintasan relatif kepada arah suapan menentukan sama ada jalur memperoleh kestabilan atau kehilangannya. Takik negatif yang diletakkan selari dengan pembawa melemahkan rintangan lenturan terhadap daya arah-suapan, manakala takuk yang sama diputar berserenjang dengan pembawa mengekalkan ketegaran di tempat yang paling penting - semasa pecutan jalur antara pukulan.

Keseimbangan reka bentuk adalah halus. Keluarkan terlalu banyak bahan dan pembawa kehilangan ketegaran, menyebabkan jalur berpusing, bergetar atau melompat pada kelajuan pengeluaran. Alih keluar terlalu sedikit dan jalur berlanggar dengan tumbukan, pengangkat atau ciri terbentuk - menghasilkan pancang burr, kerosakan permukaan atau salah suapan bencana. Masalah sering muncul hanya semasa percubaan-tinggi dan bukannya dalam semakan CAD, itulah sebabnya geometri takuk pintasan harus sentiasa disahkan pada kelajuan pengeluaran, bukan hanya semasa pensampelan persediaan perlahan.

Reka bentuk pengangkat bersambung terus dengan cabaran ini. Pengangkat menaikkan jalur antara pukulan supaya ciri-ciri yang terbentuk membersihkan permukaan acuan semasa kemajuan. Jika ketinggian pengangkat tidak mencukupi, ciri yang terbentuk akan menyeret merentasi muka die. Jika ia berlebihan, jalur itu berayun menegak semasa-suapan berkelajuan tinggi dan juruterbang tidak boleh terlibat dengan bersih. -Sistem pengangkat yang direka dengan baik berfungsi bersama dengan takuk pintasan untuk mencipta sampul pengangkutan yang stabil - jalur itu bergerak ke hadapan tanpa menghubungi apa-apa yang tidak sepatutnya, sambil kekal cukup tegar untuk penglibatan juruterbang yang tepat di stesen seterusnya.

Untuk jurutera perkakas yang menghadapi cabaran susun atur jalur kompleks yang melibatkan konfigurasi takuk pintasan, koordinasi pengangkat dan pengurusan aliran bahan,Penyelesaian die stamping tersuai YICHENmenyediakan sokongan kejuruteraan pakar untuk reka bentuk-masalah cetakan progresif yang berat ini.

Pembentukan Burr dan Cara Reka Bentuk Die Menghalangnya

Pembentukan burr tidak dapat dielakkan dalam mana-mana operasi pemotongan - tetapi pertumbuhan burr yang berlebihan atau progresif menandakan bahawa sesuatu dalam sistem perkakas merendahkan. Burr terbentuk pada bahagian-keluar bahan kerja apabila bahan patah tidak diasingkan dengan bersih. Sebagai data pengeluaran die progresif mengesahkan, kebanyakan masalah burr adalah progresif dan bukannya secara tiba-tiba. Ia berkembang secara beransur-ansur apabila bahagian canggih haus, kelegaan terbuka, atau penjajaran hanyut.

Apa yang mendorong pembentukan burr yang berlebihan:

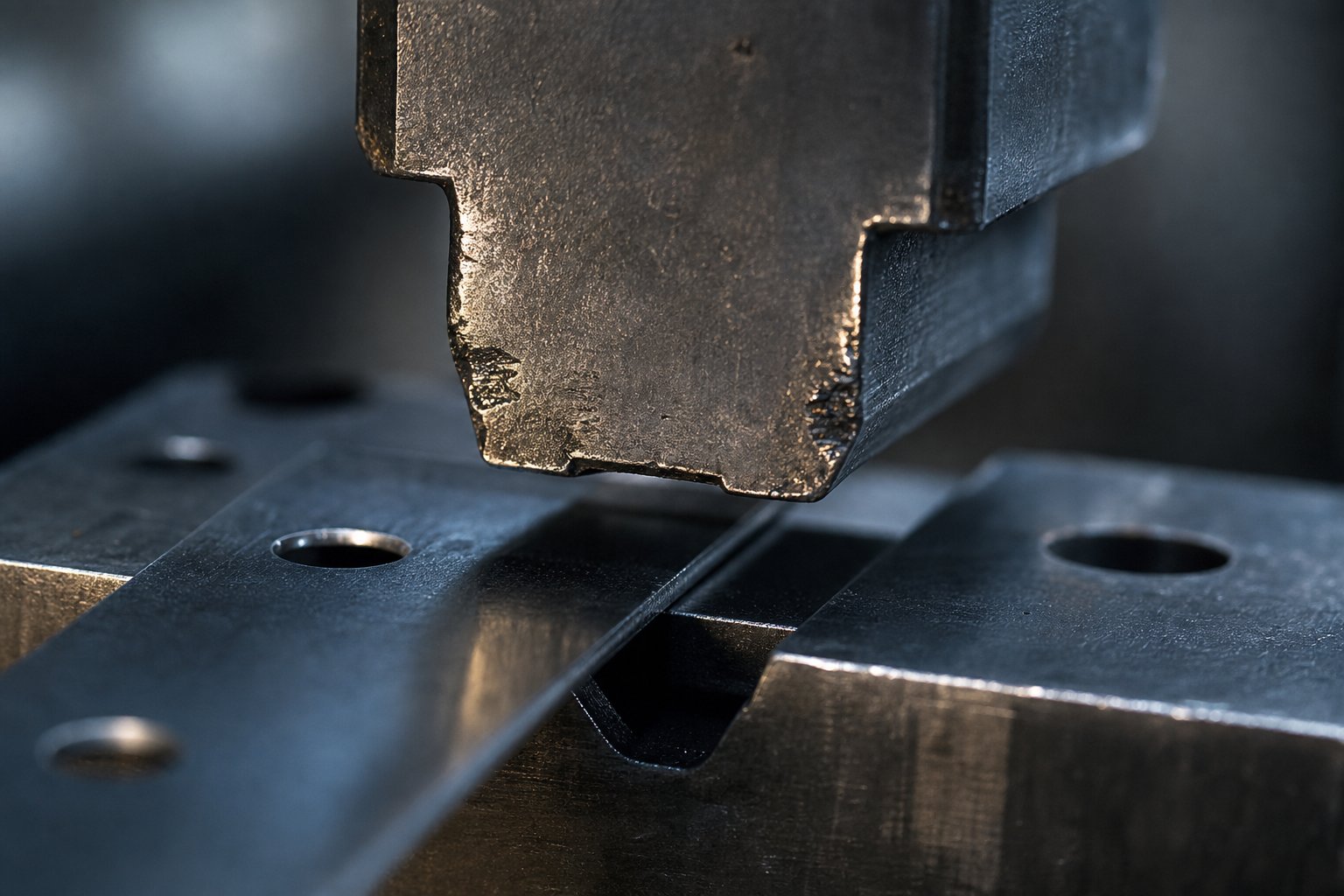

• Bahagian tepi yang haus:Apabila tebuk dan tepi die bulat dari penggunaan, bahan berubah bentuk dan bukannya ricih bersih - menyemperit bibir logam nipis (burr) dan bukannya patah.
• Pelepasan berlebihan:Apabila jurang antara pukulan dan die berkembang melebihi julat optimum, bahan menarik dan koyak dan bukannya ricih, menghasilkan burr yang lebih besar dan tidak sekata.
• Kelegaan tidak sekata:Penyelewengan menghasilkan burr pada satu bahagian sahaja - selalunya semakin teruk apabila daya asimetri mempercepatkan haus pada bahagian yang lebih ketat.
• Variasi bahan:Gegelung-ke-perbezaan dalam kekerasan atau ketebalan gegelung mengalihkan nisbah kelegaan berkesan tanpa sebarang perubahan alatan.
• Pecahan pelinciran:Minyak pelincir yang tercemar atau habis meningkatkan geseran pada tepi pemotong, menghasilkan haba yang melembutkan permukaan alat dan mempercepatkan degradasi tepi.

Reka bentuk die boleh menghalang atau mengawal pembentukan burr melalui beberapa pendekatan kejuruteraan. Mengekalkan nisbah kelegaan yang betul khusus untuk bahan bahan kerja adalah asas. Selain itu, menggunakan sisipan die pada-stesen pemotongan haus tinggi membolehkan penggantian setempat tanpa membina semula keseluruhan acuan. Sapukan salutan (TiN, TiCN, atau AlCrN) pada bahagian tepi pemotongan mengurangkan geseran dan melambatkan perkembangan haus. Dan mereka bentuk acuan dengan elaun mengasah yang mencukupi - supaya tepi boleh diratakan semula beberapa kali tanpa mengubah dimensi kritikal - memanjangkan hayat berguna antara burr-menghasilkan peristiwa degradasi.

Berikut ialah rujukan diagnostik yang memetakan setiap mod kegagalan kepada puncanya, gejala yang boleh dilihat dan tindakan pembetulan:

Setiap mod kegagalan ini memberi makan kepada yang lain. Galling menyebabkan permukaan pukulan menjadi kasar, meningkatkan lekatan slug. Penarik slug merosakkan tepi tebuk, melebarkan kelegaan berkesan. Kelegaan yang lebih luas meningkatkan pembentukan burr. Burr yang semakin meningkat mengganggu kemajuan jalur, menyebabkan salah suapan. Misfeed menghasilkan-pemuatan tengah sehingga cip mati di tepi. Sifat pengkompaunan bagi kegagalan ini ialah sebab penyelenggaraan reaktif - menunggu sehingga bahagian rosak - sentiasa kos lebih tinggi daripada campur tangan pencegahan berstruktur berdasarkan penunjuk haus yang boleh diukur.

Penyelenggaraan dan Pengurusan Hayat Alat dalam Proses Pengilangan Setem

Mod kegagalan menggabungkan antara satu sama lain - tetapi setiap satu daripadanya bermula dengan kehausan yang tidak dapat dikesan atau tidak ditangani. Perbezaan antara operasi pengilangan pengecapan yang boleh diramalkan dan yang berlaku di antara penutupan kecemasan adalah apabila anda campur tangan: sebelum kegagalan atau selepasnya. Penyelenggaraan reaktif - menjalankan alatan sehingga bahagian rosak - kos secara kasarempat kali lebih banyak daripada penyelenggaraan yang dirancangapabila anda mengambil kira masa henti akhbar yang tidak dirancang, gaji operator terbiar, sekerap, kuarantin berkualiti, buruh persediaan dan margin pengeluaran yang hilang. Satu pukulan patah yang berharga $25 untuk diganti boleh menjana lebih daripada $500 dalam jumlah kos masa henti yang tidak dirancang sebaik sahaja anda mengambil kira setiap perbelanjaan yang berkaitan.

Penyelenggaraan pencegahan membalikkan persamaan ini. Ia menggantikan penutupan kecemasan dengan campur tangan berjadual yang ditetapkan masa kepada keadaan perkakas dan bukannya kegagalan alatan. Perkara utama ialah mengetahui dengan tepat apa yang perlu diukur, bila untuk mengukurnya, dan maksud nombor tersebut.

Menajamkan Selang dan Had Semula

Berapa banyak pukulan yang boleh anda perolehi sebelum pukulan atau mati memerlukan penajaman? Jawapannya bergantung pada bahan bahan kerja, gred keluli alat, dan sejauh mana agresif anda sanggup membiarkan tepi merosot sebelum campur tangan. Tetapi inilah prinsip yang memacu ekonomi: sentuhan ringan yang kerap menghasilkan jumlah hayat alat yang lebih lama daripada regrinding berat yang jarang dilakukan.

Teknologi Ketepatan Matedokumen yang memprogramkan alatan dengan betul dalam-mesin yang diselenggara dengan baik secara rutin mencapai 500,000+ hits. Wawasan kritikal ialah menarik alat pada 500,000 hits dan mengisar 0.005 inci memberikan hayat terkumpul yang jauh lebih banyak daripada menunggu sehingga 550,000 hits dan perlu mengeluarkan 0.030 inci. Setiap pengulangan berat menggunakan enam kali ganda bahan sentuhan ringan - bermakna anda mendapat lebih sedikit jumlah kitaran penajaman daripada panjang tebukan yang sama sebelum mencapai dimensi minimum yang boleh diservis.

Selang mengasah biasa mengikut bahan bahan kerja (dengan andaian D2 atau keluli alat yang setara pada 58-62 HRC):

• Keluli lembut (di bawah 400 MPa):80,000 hingga 150,000 pukulan antara penajaman, mengalih keluar 0.003-0.005 inci setiap kilasan semula
• HSLA dan keluli tahan karat (400-700 MPa):40,000 hingga 80,000 pukulan, mengalih keluar 0.003-0.005 inci setiap ulangan
• Gred AHSS (melebihi 700 MPa):20,000 hingga 50,000 pukulan dengan keluli alat konvensional; keluli alat PM yang direka bentuk dengan rawatan permukaan boleh memadankan selang keluli lembut
• Aloi aluminium dan tembaga:100,000 hingga 200,000+ hits, walaupun pengumpulan menyakitkan mungkin memerlukan campur tangan pembersihan sebelum haus tepi menuntut pengisaran semula

Elaun ikat semula - jumlah bahan yang boleh dikeluarkan daripada bahagian tebuk atau die sebelum mesti diganti - bergantung pada panjang tebuk dan pembinaan acuan tertentu. Kebanyakan pukulan membenarkan 3 hingga 5 mm jumlah kedalaman gumpalan semula sebelum mencapai panjang fungsi minimumnya. Pada 0.10-0.13 mm setiap sentuhan, yang diterjemahkan kepada 25 hingga 50 kitaran penajaman sepanjang hayat penuh alat. Pengisaran semula berat 0.75 mm memotong nombor itu kepada 4 hingga 7 kitaran - pengurangan besar-besaran dalam jumlah hayat perkhidmatan daripada kepingan keluli yang sama.

Satu pertimbangan tambahan: jika perkakas anda menggunakan rawatan permukaan (TiN, TiCN, atau salutan serupa), pengisaran semula menghilangkan salutan dari muka yang diasah. Merawat semula-selepas setiap pengisaran adalah penting untuk mengekalkan ciri haus yang disediakan oleh salutan - melangkau langkah ini bermakna selang berikutnya antara mengasah akan lebih pendek daripada larian awal.

Pakai Penunjuk Yang Memerlukan Penyelenggaraan Isyarat

Mengetahuibilauntuk mengasah memerlukan kriteria yang boleh diukur, bukan tekaan. Proses pembuatan cap logam menjana isyarat khusus dan boleh diukur bahawa perkakas merendahkan - anda hanya perlu tahu yang mana untuk dipantau untuk jenis bahan anda.

Untuk gred keluli lembut dan HSLA konvensional, ketinggian burr kekal sebagai penunjuk utama yang boleh dipercayai. Ambang tradisional ialah 10% daripada ketebalan bahan - sebaik sahaja ketinggian burr mencapai nilai tersebut, perkakas memerlukan penajaman. Ini berfungsi kerana ketinggian burr dalam keluli lembut meningkat secara berterusan dengan kehausan alatan, mewujudkan keluk degradasi yang boleh diramal dan boleh diukur.

Untuk keluli berkekuatan tinggi{0}}termaju, ketinggian burr sahaja gagal sebagai penunjuk. Penyelidikan menunjukkan bahawa gred AHSS mengekalkan ketinggian burr yang agak malar tanpa mengira kehausan alatan - berkemungkinan besar kerana kemuluran yang lebih rendah menghalang bahan daripada tersemperit menjadi burr yang lebih tinggi secara progresif seperti yang dilakukan oleh keluli lembut. Sebaliknya, kualiti tepi terpotong menjadi metrik yang mengawal: cari peralihan tidak-seragam antara zon kilau dan zon patah, tanda ricih sekunder, lompang atau kekasaran tepi.

Berikut ialah penunjuk haus boleh diukur yang sepatutnya mencetuskan tindakan dalam mana-mana operasi fabrikasi pengecapan:

• Ketinggian burr melebihi 10% daripada ketebalan stok(keluli lembut) - mencetuskan pengisaran semula
• Lebar tanah (jalur haus rata pada tepi pemotong) melebihi 0.10 mm- mencetuskan pengisaran semula tanpa mengira keadaan burr
• Ricih sekunder boleh dilihat pada keratan-tepi terpotong- menunjukkan kelegaan telah mengetatkan daripada pembentukan haus; mencetuskan pemeriksaan dan kemungkinan pengisaran atau penjajaran semula
• Peralihan tidak-kilap seragam-ke-patah di sekeliling perimeter lubang(AHSS) - mencetuskan pengisaran semula atau pembetulan pelepasan
• Peningkatan daya pemotongan melebihi 15-20% di atas garis dasar(diukur melalui monitor tan) - mencetuskan pemeriksaan untuk haus tepi atau pembentukan bahan
• Peningkatan daya pelucutan- menunjukkan kekasaran permukaan tebuk atau permulaan yang menyakitkan; mencetuskan pembersihan atau pengisaran semula
• Pengurangan panjang pukulan menghampiri dimensi minimum yang boleh diservis- mencetuskan penggantian daripada mengisar semula
• Kelihatan serpihan, rekahan atau spalling pada bahagian tepi pemotong- mencetuskan penggantian segera; mengisar semula alat yang retak berisiko kegagalan bencana

Pembezaan antara keputusan gulung semula dan ganti adalah mudah: jika haus adalah kusam tepi seragam tanpa kerosakan struktur, kisar semula. Jika alat menunjukkan serpihan, retak, pemeriksaan haba, atau telah mencapai panjang minimum yang dibenarkan, gantikan. Percubaan untuk mengisar semula melepasi retak hanya memindahkan retakan itu lebih dalam ke dalam alat - ia akan kembali dalam pecahan daripada selang biasa.

Membina Jadual Penyelenggaraan Pencegahan

Jadual pencegahan mengaitkan campur tangan penyelenggaraan dengan mengira jumlah dan data haus yang boleh diukur daripada menunggu kualiti bahagian gagal. Berikut ialah urutan pemeriksaan berstruktur yang mengekalkan perkakasan dalam tetingkap prestasi optimumnya sepanjang kempen pengeluaran:

1. Wujudkan metrik garis dasar pada persediaan die:Catatkan daya pemotongan, daya pelucutan, ketinggian burr dan keadaan tepi potong pada-bahagian artikel pertama. Ini menjadi ukuran rujukan anda untuk semua perbandingan seterusnya.
2. Tetapkan pukulan-kira pencetus berdasarkan bahan:Pemantau tan atau pembilang strok program untuk membenderakan apabila alat menghampiri selang penajaman yang dijangka (cth, 100,000 pukulan untuk keluli lembut, 50,000 untuk tahan karat).
3. Lakukan dalam-semakan segera pada 50% daripada selang masa yang dijangkakan:Tarik bahagian sampel dan periksa keadaan tepi, ketinggian burr dan dimensi ciri. Sahkan alat menjejak ke arah titik perkhidmatan yang dijadualkan dan bukannya merendahkan maruah lebih cepat daripada yang dijangkakan.
4. Periksa pada selang waktu yang dijadualkan sebelum menarik dadu:Ukur ketinggian burr, periksa lebar tanah pada muka tebuk yang boleh diakses dan sahkan bacaan tonase belum melepasi ambang 15-20%. Jika semua metrik berada dalam had, teruskan berjalan dengan semakan seterusnya pada kenaikan yang ditetapkan.
5. Servis die di luar talian:Apabila metrik menunjukkan pengisaran semula diperlukan, tarik mata dadu semasa tetingkap pertukaran yang dirancang - bukan pertengahan-larian. Tajamkan semua penebuk pemotongan dan bahagian mati secara seragam untuk mengekalkan kelegaan yang konsisten di semua stesen.
6. Sahkan selepas mengasah:Jalankan-pemeriksaan artikel pertama pada-alat yang diasah semula. Sahkan ketinggian burr, keadaan tepi dan ketepatan dimensi telah kembali ke garis dasar sebelum dikeluarkan untuk pengeluaran penuh.
7. Kedalaman penyusunan semula kumulatif log:Jejaki jumlah bahan yang dikeluarkan dari setiap bahagian pukulan dan mati. Tandakan alat yang menghampiri ambang penggantian supaya komponen baharu boleh dipesan sebelum ia diperlukan - bukan selepas ia gagal.

Urutan ini menukar penyelenggaraan daripada pusat kos reaktif kepada input pengeluaran yang boleh diramal. Anda tahu bila dadu akan keluar, berapa lama perkhidmatan mengambil masa, dan bila ia masuk semula. Jadual akhbar boleh dibina di sekitar selang ini dan bukannya terganggu olehnya. Ekonomi adalah mudah: penyelenggaraan terancang membolehkan anda memadankan kuantiti larian dengan hayat perkhidmatan alat, menghapuskan masa henti yang tidak dirancang yang meningkatkan kos setiap bahagian merentas setiap metrik - buruh, sekerap, overhed dan kehilangan kapasiti pengeluaran.

Disiplin penyelenggaraan memastikan alatan anda berjalan dalam sampul reka bentuknya. Tetapi walaupun -diselenggara yang terbaik akhirnya mencapai penghujung hayat bergunanya - dan lama sebelum itu, anda akan menghadapi keputusan sama ada konfigurasi perkakas semasa anda sebenarnya adalah yang betul untuk keperluan bahagian, volum pengeluaran dan sasaran kualiti yang diperlukan oleh operasi anda.

Memilih Persediaan Die dan Punch yang Tepat untuk Pembentukan dan Pengecapan Logam

Penyelenggaraan memastikan alatan tetap hidup - tetapi ia tidak dapat membetulkan konfigurasi yang pada asasnya salah. Bahagian larian acuan progresif yang diselenggara dengan sempurna yang sepatutnya berada pada mesin pemindahan masih menghasilkan sekerap. Memilih seni bina cetakan yang betul, geometri tebuk, gred keluli dan pelepasan dari awal menghapuskan keseluruhan kategori masalah sebelum ia bermula. Cabarannya ialah menyambungkan keperluan bahagian khusus anda kepada konfigurasi perkakas tertentu tanpa membina terlalu banyak (membazirkan modal) atau tidak membina (mengorbankan kualiti).

Memadankan Keperluan Bahagian dengan Konfigurasi Alatan

Setiap keputusan perkakas dikesan kembali ke cetakan bahagian. Geometri menentukan jenis die. Bahan menentukan gred keluli dan kelegaan. Volum menentukan tahap pelaburan. Toleransi menentukan intensiti penyelenggaraan. Berikut ialah urutan keputusan daripada analisis bahagian kepada pemilihan alatan akhir:

1. Tentukan bahagian sampul geometri:Adakah ia rata (calon die kompaun), sederhana kompleks dengan potongan dan selekoh (wilayah die progresif), atau terbentuk secara mendalam dengan ciri 3D (die pemindahan diperlukan)?
2. Kenal pasti bahan dan ketebalan bahan kerja:Ini menentukan peratusan kelegaan, tan tekan yang diperlukan pada mesin pengecap logam kepingan, dan gred keluli alat atau pilihan karbida yang akan bertahan pada volum sasaran.
3. Wujudkan keperluan toleransi:Ciri yang memerlukan tolakan ±0.05 mm atau lebih ketat ke arah acuan kompaun atau{1}}perkakas progresif tanah yang tepat. Spesifikasi yang lebih longgar membolehkan pembinaan cetakan yang lebih ringkas dan lebih murah.
4. Sahkan jumlah pengeluaran dan hayat program:Kuantiti tahunan dan jumlah volum seumur hidup menetapkan matematik pelunasan yang mewajarkan tahap pelaburan alat.
5. Pilih geometri punch untuk setiap operasi:Padankan profil tebuk (rata, serong, atas bumbung) dengan kekuatan tegangan dan ketebalan bahan mengikut garis panduan yang diliputi sebelum ini.
6. Nyatakan bahan die dan rawatan permukaan:Kelantangan di bawah 100K mata kepada A2. Di atas 100K, D2. Di atas 1M, sisipan karbida. Bahan mudah bergelayut-(kuprum, tahan karat) memerlukan salutan tanpa mengira isipadu.
7. Sahkan pelepasan mengikut bahan dan jalur ketebalan:Gunakan peratusan-setiap-jadual sisi, kemudian sahkan dengan pemotongan percubaan semasa percubaan die.

Urutan ini berfungsi sama ada anda mengecap kepingan logam untuk kurungan automotif atau menghasilkan sesentuh elektrik ketepatan. Input berubah; logiknya tidak.

Ambang Volum dan Pelaburan Alatan

Kelantangan menentukan sama ada program pengecapan akhbar logam anda masuk akal - atau membakar wang pada perkakas yang tidak pernah membayar untuk dirinya sendiri. Ekonomi mengikut corak tangga yang jelas.

Di bawah 5,000 bahagian, pemotongan laser dan pembentukan brek tekan biasanya memberikan jumlah kos yang lebih rendah kerana pelaburan perkakas hampir sifar. Antara 5,000 dan 50,000 bahagian, kompaun ringkas atau-pertama operasi tunggal menjadi - kos perkakas yang menjimatkan sebanyak $5,000 hingga $30,000 hamparan yang cukup nipis untuk bersaing dengan harga fabrikasi setiap-kepingan. Progresif mati, sebagaiAnalisis Fictiv mengesahkan, mencapai daya maju ekonomi sekitar 50,000 hingga 100,000 unit tahunan, dengan pelaburan perkakasan $30,000 hingga $250,000+ bergantung pada kerumitan. Melebihi 500,000 bahagian setiap tahun, sumbangan alatan setiap-kepingan menurun kepada pecahan sen - membenarkan sisipan karbida, rawatan permukaan premium dan susun atur jalur kejuruteraan sepenuhnya yang memaksimumkan masa beroperasi antara selang penyelenggaraan.

Kesilapan kritikal? Memilih pelaburan perkakas berdasarkan volum-tahun pertama sahaja. Program yang menghasilkan 20,000 bahagian setiap tahun selama sepuluh tahun berjumlah 200,000 bahagian - dengan baik dalam wilayah die progresif. Lunaskan terhadap volum seumur hidup, bukan volum tahunan, dan gambaran pelaburan berubah secara mendadak.

Beralih daripada Spesifikasi kepada Alatan Tersuai

Penebuk katalog standard dan set mati universal mengendalikan kerja yang mudah. Tetapi bahagian dunia-sebenar jarang kekal lurus. Apabila geometri menjadi kompleks, toleransi mengetatkan, atau bahan mencipta cabaran perkakas, kejuruteraan cetakan tersuai menjadi satu-satunya laluan yang berdaya maju.

Senario di mana kejuruteraan cetakan tersuai mengatasi prestasi alatan standard:

• Bahagian yang memerlukan berbilang operasi pembentukan disusun dalam kekangan susun atur jalur ketat - di mana reka bentuk takuk pintasan dan aplikasi permintaan koordinasi pengangkat-kejuruteraan khusus
• Bahan yang terdedah kepada pedih atau springback yang memerlukan kelegaan khusus, rawatan permukaan dan geometri pukulan melebihi tawaran standard
• Program volum tinggi-yang mengoptimumkan hayat mati (peletakan karbida, pemilihan salutan, reka bentuk akses penyelenggaraan) secara langsung memberi kesan kepada kos setiap bahagian dalam berjuta-juta kitaran
• Bahagian toleransi-ketat yang menggabungkan pemotongan dan pembentukan di mana ketepatan stesen-ke-stesen bergantung pada pembinaan acuan ketepatan dan bukannya susunan komponen standard
• Susun atur jalur yang kompleks di mana penggunaan bahan, kekuatan pembawa dan pengurusan sekerap memerlukan kejuruteraan bersepadu dan bukannya pemasangan modular

Untuk jurutera bersedia untuk beralih daripada kriteria pemilihan kepada pembangunan alatan sebenar - terutamanya untuk reka bentuk-aplikasi berat yang melibatkan struktur cetakan yang kompleks, kejuruteraan pelepasan ketepatan dan konfigurasi tebuk khusus -Penyelesaian die stamping tersuai YICHENsambungkan jurutera perkakas secara terus kepada jenis sokongan reka bentuk pakar yang dituntut oleh cabaran ini. Tumpuan mereka pada komponen cetakan, pengoptimuman aliran bahan dan kawalan burr sejajar dengan parameter tepat yang diliputi oleh artikel ini.

Laluan dari bahagian cetakan ke pengeluaran-perkakas sedia bukan tekaan. Ia adalah perkembangan yang sistematik: geometri memacu seni bina, bahan memacu pemilihan dan kelegaan keluli, volum memacu tahap pelaburan, dan toleransi mendorong perancangan penyelenggaraan. Dapatkan empat keputusan itu tepat pada awalnya, dan cap atau pukulan anda memberikan bahagian yang konsisten untuk hayat program dan bukannya gagal pada titik yang boleh diramal yang telah dipetakan oleh artikel ini.

Soalan Lazim Mengenai Stamping Dies dan Pukulan

1. Apakah perbezaan di antara die stamping dan tumbukan?

Die stamping ialah pemasangan alat ketepatan lengkap dengan bahagian atas dan bawah yang dipadankan yang memotong, membengkok, atau membentuk kepingan logam. Penebuk ialah satu komponen khusus dalam himpunan - elemen lelaki yang bergerak ke bawah ke dalam rongga acuan untuk melakukan operasi. Ia berfungsi sebagai sistem berpasangan: pukulan menggunakan daya pada titik tertentu manakala dadu menyediakan geometri lawan yang mengawal cara bahan berubah bentuk atau terpisah. Jurang kelegaan antara punch edge dan die edge mengawal kualiti bahagian, pembentukan burr dan hayat alatan.

2. Bagaimanakah anda mengira kelegaan die untuk operasi pengecapan?

Kelegaan die dinyatakan sebagai peratusan ketebalan bahan kerja setiap sisi. Untuk keluli lembut, titik permulaan standard ialah 8-10% setiap sisi. Keluli berkekuatan tinggi memerlukan 12-16%, manakala bahan yang lebih lembut seperti aluminium dan tembaga menggunakan 5-8%. Untuk mengira, darab ketebalan bahan dengan peratusan kelegaan dan tambah nilai itu pada setiap sisi dimensi tebuk untuk menentukan saiz bukaan dadu. Contohnya, kepingan keluli lembut 1.0 mm pada kelegaan 10% memerlukan bukaan dadu 1.2 mm lebih besar daripada penebuk (jurang 0.1 mm pada setiap sisi). Penyelesaian die stamping tersuai YICHEN menangani kejuruteraan pelepasan ketepatan untuk aplikasi yang kompleks.

3. Apakah yang menyebabkan pukulan pecah dalam cop mati?

Pukulan pecah biasanya disebabkan oleh keadaan tekanan tertumpu dan bukannya haus secara beransur-ansur. Punca yang paling biasa termasuk diameter tebuk terlalu kecil berbanding dengan ketebalan bahan (di bawah nisbah 1:1 untuk keluli lembut), pesongan sisi daripada pemandu tidak sejajar, kejutan hentaman akibat terkena slug yang ditarik atau bertindih-bahan ketebalan dua kali ganda, rekahan keletihan akibat sokongan sandaran yang tidak mencukupi dan pelembutan haba pada hujung pemotongan semasa berbasikal berkelajuan tinggi-. Menyokong pukulan kecil dengan penari telanjang berpandu dan mengekalkan kelegaan yang betul dengan ketara mengurangkan kadar pecah.

4. Bilakah anda perlu menggunakan die progresif berbanding die pemindahan?

Dies progresif sesuai dengan bahagian kecil-hingga-sederhana pada volum tinggi (10,000+ setiap larian, idealnya 100K+) dengan kerumitan geometri sederhana yang boleh disusun secara linear pada jalur pembawa. Die pindahkan ialah pilihan yang lebih baik apabila bahagian memerlukan lukisan dalam, geometri 3D yang kompleks, terbentuk daripada pelbagai arah atau apabila bahagian itu terlalu besar untuk lebar jalur praktikal. Die pemindahan juga mengurangkan sisa bahan kerana ia menghilangkan web pembawa antara bahagian. Keputusan bergantung pada bahagian geometri dan penggunaan bahan lebih daripada jumlah sahaja.

5. Berapa kerapkah pukulan setem harus diasah?

Selang mengasah bergantung pada bahan bahan kerja dan gred keluli alat. Untuk pukulan D2 memotong keluli lembut, jangkakan 80,000-150,000 pukulan antara penajaman. Keluli tahan karat memendekkannya kepada 40,000-80,000 hits, manakala gred AHSS mungkin memerlukan servis setiap 20,000-50,000 hits. Penunjuk utama untuk keluli lembut ialah ketinggian burr melebihi 10% daripada ketebalan bahan. Untuk AHSS, pantau keseragaman tepi potong. Pengisaran semula ringan yang kerap (mengeluarkan 0.003-0.005 inci) memberikan jumlah hayat alat yang jauh lebih banyak daripada pengisaran berat yang jarang berlaku, memanjangkan jangka hayat berguna setiap pukulan dengan memaksimumkan kitaran penajaman yang tersedia.
